К удлинителям и разветвителям домашней электрической сети отношусь неравнодушно с детства. Именно в то время я начал ковырять и ремонтировать ещё советские тогдашние двойники, тройники и удлинители. В этих, казалось бы, незатейливых изделиях иногда попадались очень хитрые дефекты, вызванные конструкторскими просчётами разработчиков, а также некачественными применёнными материалами и компонентами. И по настоящее время в подобном изделии, несмотря на его некоторое усложнение, сюрприз может оказаться во всём: в пластмассе или полимерной смоле корпуса, в меди и латуни контактных групп, в выключателях и индикации, в предохранителях, в болтах и саморезах и т. д.

Настоящий отзыв будет про изделие фирмы "Sven" — сетевой фильтр Sven Platinum Pro. Ох уж этот "Sven", с его финской регистрацией и китайскими заводами. Качество их творений может иметь разброс от откровенной халтуры до японского уровня качества. Но одно не отнять у этой уважаемой фирмы - агрессивную ценовую политику. Их изделия обычно очень привлекательны по цене, и доступны рядовому потребителю.

Фильтры-удлинители Sven Platinum Pro были приобретены в 2009 году в количестве нескольких штук. Их цена на то время была в пределах 300-400 руб., и колебалась в зависимости от длины комплектного электрического кабеля. За прошедшие 5 лет эксплуатации данных изделий накоплен большой опыт по их беспроблемной эксплуатации. Были приобретены модели в двух цветовых решениях: серая, с красными клавишами выключателей и красной их подсветкой, а также с окрасом под дерево, с зелёными клавишами выключателей и зелёной их подсветкой. Эти, под дерево, я считаю самими симпатичными. По качеству и уровню сборки внутри изделия разных цветов идентичны.
Начнём с упаковки фильтра. Вот её лицевая сторона:

На оборотной стороне упаковки приведены параметры фильтра:

Рекламные особенности фильтра напечатаны на боковом торце:

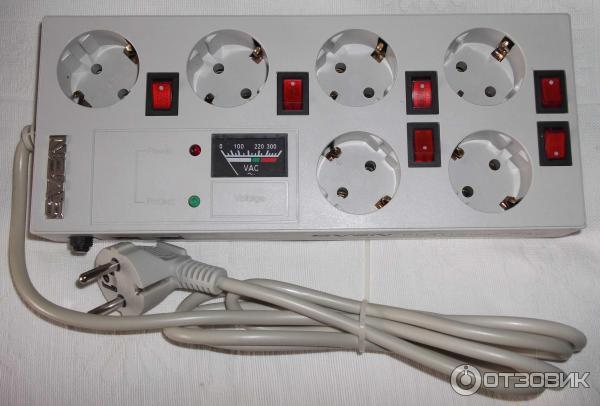

Сам сетевой фильтр выглядит весьма стильно:

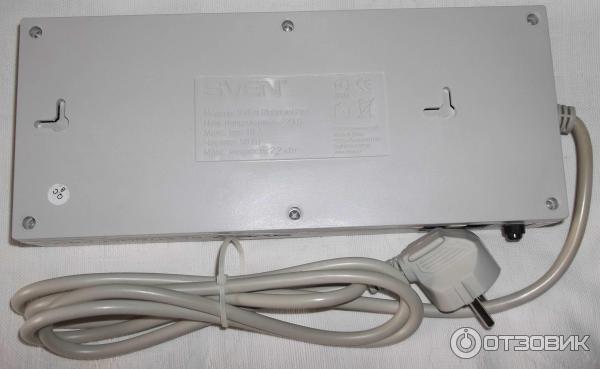

На задней стенке фильтра есть проушины для вертикального или горизонтального крепления на стену, а также приведены краткие характеристики изделия:

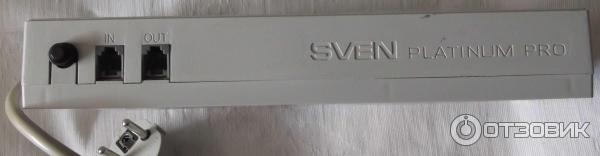

Сбоку размещены розетки для защиты телефонной линии и автоматический предохранитель на 10 ампер:

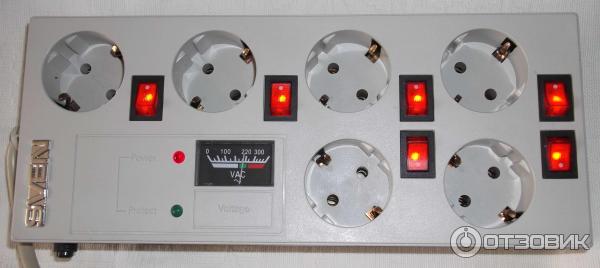

Во включенном состоянии Sven Platinum Pro ещё симпатичнее:

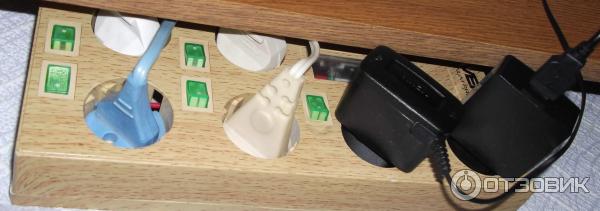

А так выглядит его собрат с окраской под дерево в "заряженном" состоянии:

А это его серый брат, также в "заряженном" состоянии. У этого экземпляра вольтметр не работает по неизвестной причине. Требуется вскрытие, диагностика и ремонт. Пока руки не доходят:

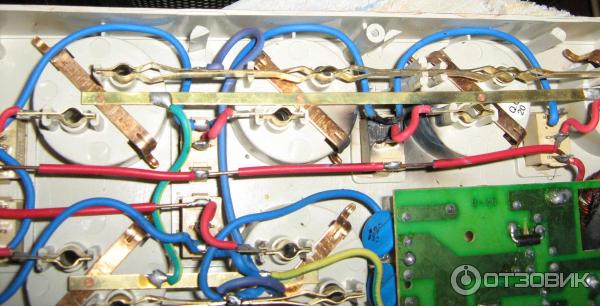

Внутри фильтр сделан не очень качественно, пайки у нового фильтра неряшливые, в схемотехнике есть отдельные просчёты. Однако, в отличие от его более простых коллег, фильтрация сетевого напряжения реализована на совесть, на нескольких варисторах, конденсаторах и солидной катушке индуктивности (на фотографии она частично видна справа). Также на снимке, в середине, можно увидеть обгоревший по неизвестной причине кулисный выключатель KCD1:

Что мне не понравилось в технической реализации данного фильтра? Это:
Хотя выключатели применены на разрыв одного провода, к каждому из них подведены обе шины 220V. Это создаёт ненужный потенциал напряжения на его контактах, снижая надёжность и создавая риск короткого замыкания между контактами. Особенно с учётом небрежных паек. А ведь эти две шины подведены с единственной целью: одна из них силовая, размыкает соответствующую розетку, а вторая нужна лишь для питания маломощной неоновой лампы внутри клавиши. Можно было поступить изящнее. Подвести вторую шину, для лампы, через общий мощный высокоомный гасящий резистор. Он полностью исключит риск короткого замыкания между контактами выключателя, а также уменьшит ток через маломощную неоновую лампу внутри клавиши. Это резко (в десятки раз) увеличит срок её службы. Постепенно в своих фильтрах я именно так и был вынужден сделать.
Ток через неоновые лампы подсветки запредельный. Лампа светит ярко, нагревает клавишу изнутри, и служит очень недолго. Примерно через год после подобной непрерывной работы она выходит из строя, становясь чёрной от внутренней копоти.
Плохие, некачественные пайки в различных местах.
Светодиоды индикации подключены через гасящие резисторы к переменному напряжению. Так делать можно, но это уменьшает их ресурс. Я подключил светодиоды через выпрямительные маломощные диоды.
Плохое качество контактных групп розеток. У них плохие пружинящие качества. Если в такой розетке недолго поживёт евророзетка с более толстыми штырьками, чем у советского стандарта вилок, то после этого советской вилке там делать нечего. Она будет болтаться, и не будет контачить.
Есть ещё мелкие недостатки, но они несущественны. Например, при подключении лампы накаливания со светорегулятором (диммером) к данному фильтру катушка сетевого фильтра начинает довольно громко "петь", потрескивая при работе.

Теперь перейдём к достоинствам сетевого фильтра Sven Platinum Pro:
Симпатичный.
Очень удобный в эксплуатации. Можно повесить на стену.
Есть, хоть и приблизительный, но вольтметр. Он по размерам точно такой же, как индикаторы записи некоторых советских магнитофонов.
Отдельный выключатель с подсветкой для каждой розетки.
Хорошая фильтрация от помех в сетевом напряжении.
Многоразовый защитный предохранитель на 10 ампер.
Защита от грозовых разрядов для городского телефона. Будет актуальна для тех, у кого этот телефон ещё сохранился.
Ударопрочный корпус из негорючего пластика (ABS-пластик).
2 светодиода индикации. Один - наличия сетевого напряжения, второй - наличия реального подключения к заземляющей шине.

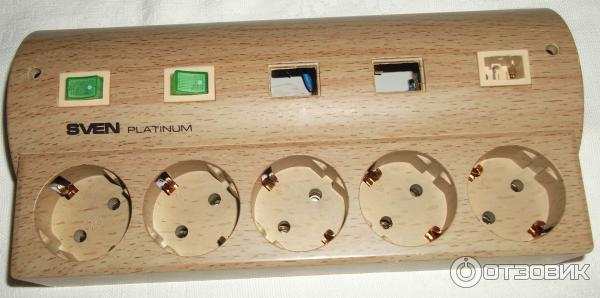

За время эксплуатации практически у каждого фильтра (у меня их работает 4) были неисправности. Приходилось заменять автоматический предохранитель и выключатели розеток. У выключателей выходят из строя лампочки, а также рассыпаются сами контактные группы. Для замены деталей я использовал фильтр-донор. Вот он:

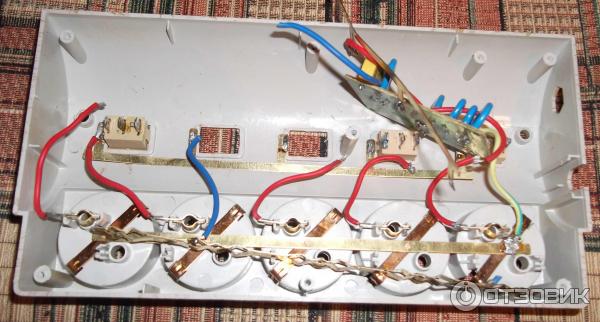

Вот он же внутри:

Это Sven Platinum - упрощенная модель Platinum Pro, послужившая в качестве донора отличным источником сетевого кабеля, предохранителя, выключателей для ремонта Platinum Pro.

Сетевой фильтр Sven Platinum Pro — очень удачное и удобное изделие. Если фильтр качественно собрать, то его можно выпускать десятилетиями, слегка модернизируя. Что-либо нового изобретать в этой ценовой категории и не требуется. Вещь, исключительно удобная в бытовых условиях, и позволяющая легко обесточивать разных потребителей электрической энергии. К чему может привести скачок сетевого напряжения для обычного бытового электроустройства, коротко описано в отзыве удлинитель сетевой PC PET
