О сетевом фильтре Sven Platinum Pro у автора уже был отзыв. Модель сетевого фильтра Sven Platinum проще и дешевле модели с приставкой Pro. Она содержит 5 сетевых розеток вместо 6-ти у Pro, каждая из которых снабжена индивидуальным выключателем питания. Также в более простой модели не имеется стрелочного индикатора сетевого напряжения. Кроме этого, немного упрощена схема самих фильтрующих цепей, они лишились дросселя. В цепях фильтрации остались только варисторы и неполярные конденсаторы небольшой ёмкости. В остальном эти модели сетевых фильтров схожие, и обладают как общими достоинствами, так и недостатками.

В своё время, несколько лет назад, автор приобретал по безналичному расчёту в одном из местных приличных компьютерных магазинов партию компьютерных комплектующих. До кучи было решено приобрести и несколько сетевых фильтров Sven Platinum Pro. Об этой покупке в дальнейшем нисколько не пришлось пожалеть. В последующем также были докуплены сетевые фильтры Sven Platinum, и они тоже весьма понравились.

Практически все приобретённые Свены были размещены на стенах в различных помещениях. Благо, что для этого на их задних стенках предусмотрены специальные прорези под головки винтов, ввинчиваемых в дюбели на стене.

Каждый из фильтров перед вводом в эксплуатацию был предварительно раскручен, проверено качество его внутренних паек, а также при необходимости были укорочены или удлинены сетевые кабели методом их замены на другие. Кроме этого, схема каждого из фильтров была немного доработана из расчёта того, что в основном им пришлось работать в обычной электрической сети без заземления. А все эти фильтры в норме имеют защиту от помех по цепям фаза-ноль, заземление-ноль, заземление-фаза.

В дальнейшем по ходу эксплуатации были выявлены общие недостатки этих фильтров. Для начала это слабая контактная группа розеток. Если вставить в такой фильтр евровилку с чуть более толстыми штырьками, чем советская, то в дальнейшем советская сетевая вилка в таком гнезде будет болтаться, и не будет толком контачить. Придётся снимать нижнюю стенку фильтра, и поджимать изнутри медные контакты его розеток плоскогубцами. Только после этого советская сетевая вилка, или просто обычная вилка типа EU будет входить в розетку фильтра плотно, и будет хорошо контачить. До очередного визита в такую розетку евровилки.

Второй существенный недостаток всех фильтров как Sven Platinum Pro, так и Sven Platinum - выключатели. Если такой выключатель работает непрерывно, например, сутками напролёт, то встроенная в клавишу неоновая лампочка быстро, буквально за несколько месяцев, выгорает. Сначала её свечение становится всё тусклее, пока лампочка полностью не откажет. При разобранной клавише выключателя можно рассмотреть, что такая лампочка изнутри покрывается густой чёрной копотью. Причина этой неприятности банальная. Это заниженное сопротивление расположенного внутри клавиши гасящего резистора для того, чтобы получить максимальную яркость свечения лампочки. В итоге чрезмерный протекающий ток быстро выводит её из строя. Выход из ситуации один. Пока фильтр и его выключатели новые, в цепь питания всех его лампочек, а это шина третьего контакта выключателя, необходимо впаять гасящий резистор типа МЛТ-0.5 или аналогичный сопротивлением от 33 до 100 кОм. Он значительно снижает ток через неоновые лампочки клавиш фильтра, увеличивая срок их службы в десятки раз.

Кроме этого, таким способом мы убираем присутствие напряжения электрической сети на третьем контакте выключателя, подключая его через резистор с безопасно высоким сопротивлением. Первые два контакта такого выключателя используются для коммутации нагрузки в подключенной розетке, а вот третий нужен только для питания лампочки индикации. Именно его вместо прямого подключения к электрической сети мы подключаем через резистор сопротивлением 33-100 кОм, делая такое подключение абсолютно защищённым от КЗ при неисправностях внутри выключателя. А выключатели внутри фильтра использованы вот такие кулисные.

Кроме выгорания лампочки, сами такие выключатели внутри фильтра не очень высокого качества. Они просто элементарно ломаются, их клавиши перестают толком включаться, а иногда у выключателей даже оплавляются контакты при высоком проходящем токе. В итоге один из новых фильтров Sven Platinum вообще пришлось пустить на донорство. Пока, наконец, от одного из китайских продавцов с сайта AliExpress не были получены те самые кулисные переключатели Pixiuonline KCD1 15x21 мм 3pin. Они оказались вполне качественными и надёжными, а их неоновые лампы подсветки подключались уже через дополнительный гасящий резистор, и получили потенциально высокий ресурс наработки. В итоге проблема с переключателями в этих фильтрах была закрыта, и по мере выхода из строя родных они меняются на новые от китайцев с AliExpress.

Кроме этого, качество некоторых паек всех фильтров Sven Platinum Pro и Sven Platinum оказалось неудовлетворительным. И их пришлось аккуратно заново пропаивать мощным паяльником для получения приемлемого качества и внешнего вида.

В остальном сетевые фильтры как Sven Platinum, так и Sven Platinum Pro очень хороши. Они позволяют упорядочить и систематизировать электронное хозяйство, подключая потребителей к электрической сети по мере необходимости индивидуальными выключателями. Сейчас уже трудно представить, как раньше удавалось обходиться без этих очень удобных и симпатичных сетевых фильтров. Кстати, они выпускались в двух видах окраса корпуса, выполненном из негорючей АБС пластмассы, сером и с рисунком под дерево. В настоящее время немного видоизменённые модели таких фильтров Sven Platinum продаются в корпусах чёрного цвета. В частности, их можно приобрести в торговой сети М. Видео.

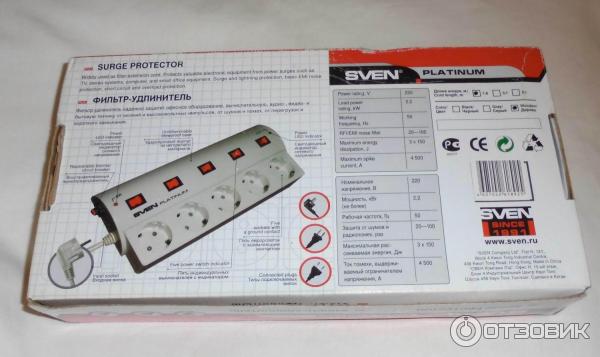

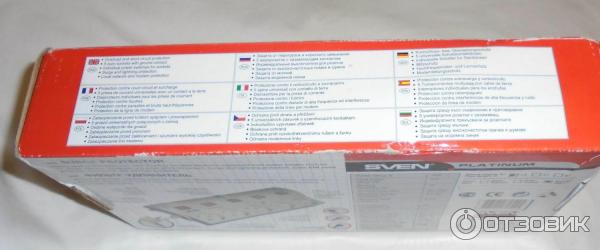

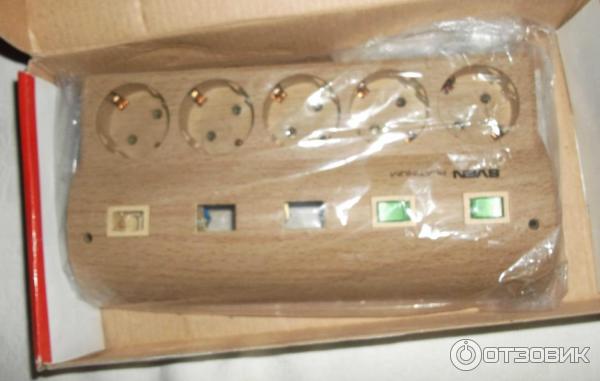

Заводская упаковка сетевого фильтра Sven Platinum:

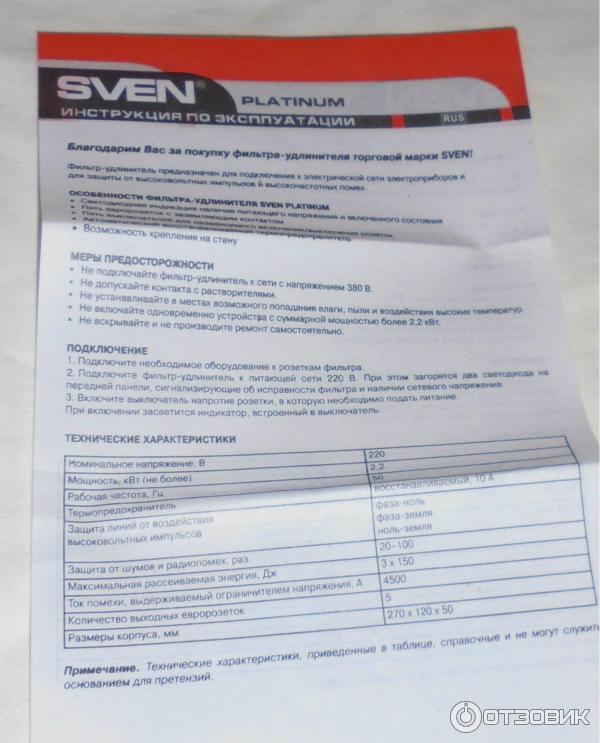

Паспорт изделия:

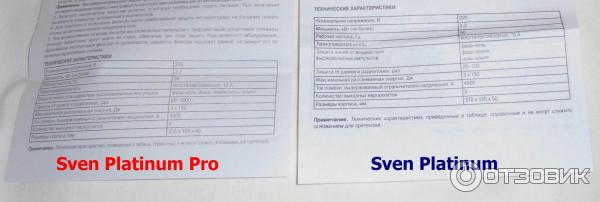

Фильтры Sven Platinum Pro и Sven Platinum, сравнение параметров:

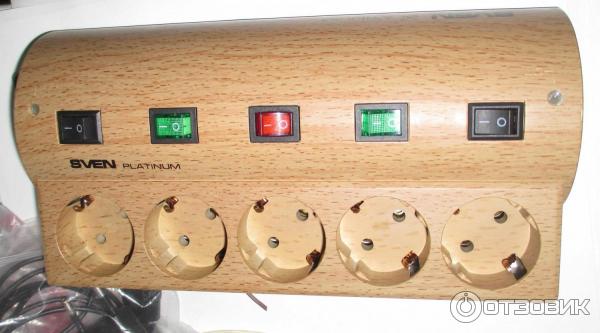

Общий вид фильтра после замены всех его заводских выключателей на другие, а также после ликвидации двух крайних светодиодов, которые в норме индицируют наличие и правильную работу шины заземления:

Внутренний вид фильтра пока без сетевого кабеля, и без печатной платы фильтров:

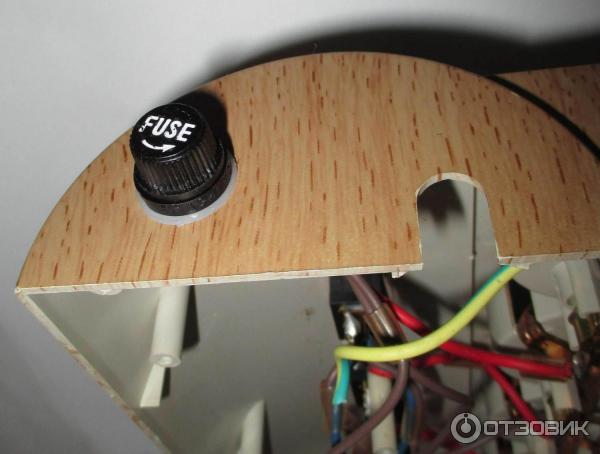

Многоразовый биметаллический предохранитель был заменён на держатель плавкого одноразового 20мм. предохранителя:

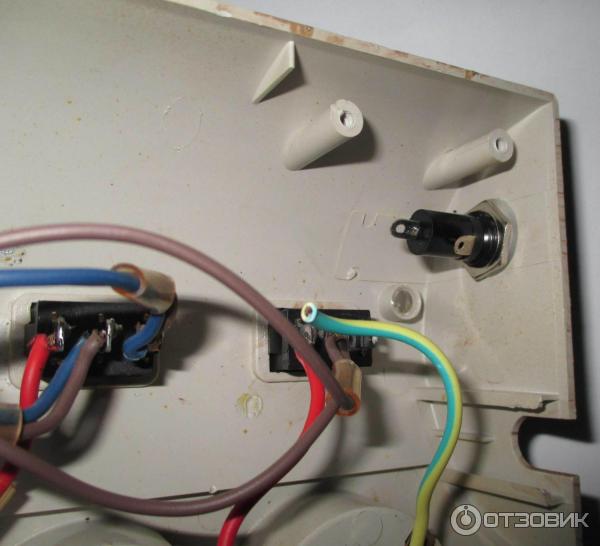

Такой держатель отлично вписался по габаритам вместо прежнего. А тот прежний, многоразовый, ещё раньше пошёл на донорство. Как, впрочем, и выключатель, и сетевой кабель. Поэтому при реставрации этого нового, но разорённого донорством фильтра, всё пришлось устанавливать заново. А также включать в разрыв сетевого провода держатель плавкого предохранителя для дополнительной защиты подключенных к фильтру потребителей:

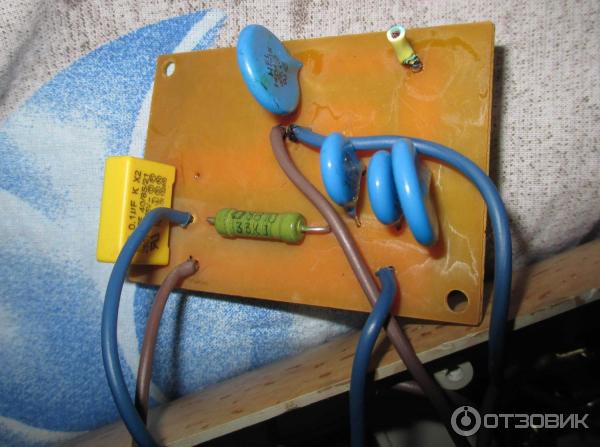

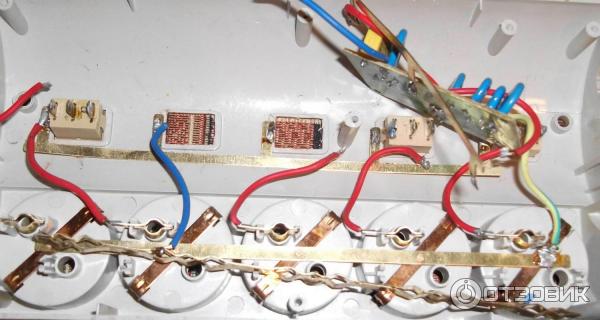

Шину заземления за ненадобностью пришлось отключить от платы фильтров. Вид на плату фильтров крупным планом. Виден дополнительный советский гасящий резистор типа ВС-0.25 номиналом 33 кОм для защиты от выгорания неоновых лампочек клавиш выключателей. Кроме этого, виден участок отрезанного от платы желто-зелёного кабеля заземления. На плате установлено несколько варисторов и неполярных, фильтрующих помехи, конденсаторов:

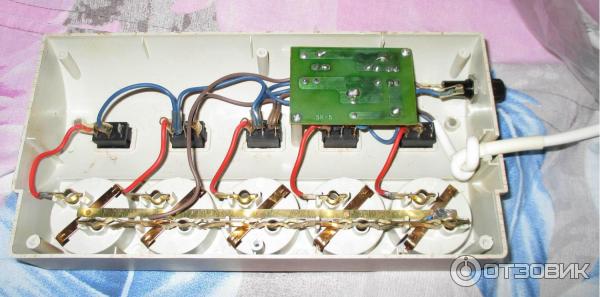

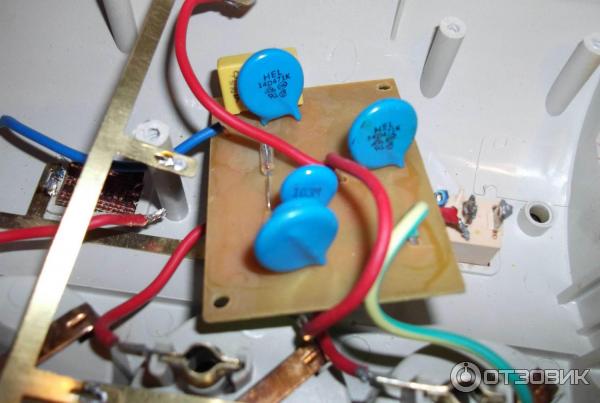

А вот таким образом печатная плата фильтра выглядела в заводском состоянии:

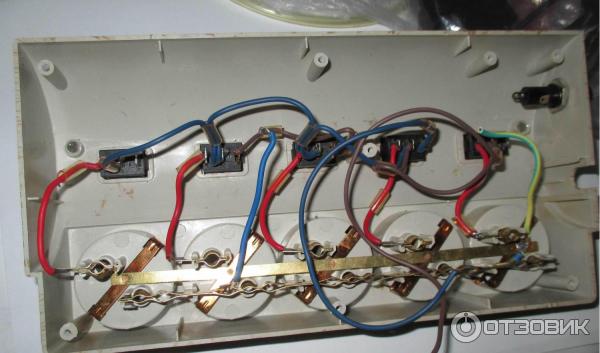

Вид на внутренности фильтра в его донорскую бытность. Из него извлекались компоненты для ремонта других таких же:

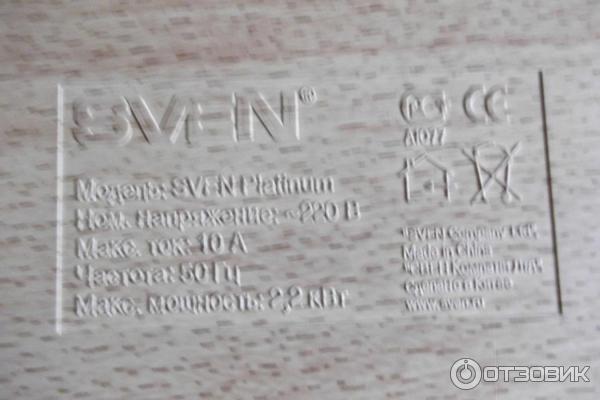

Надписи на нижней стенке фильтра:

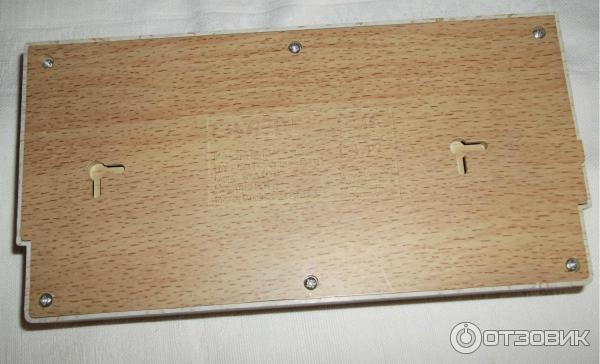

Нижняя стенка фильтра целиком:

А вот таким образом выглядит новый сетевой фильтр Sven Platinum Pro в сером корпусе:

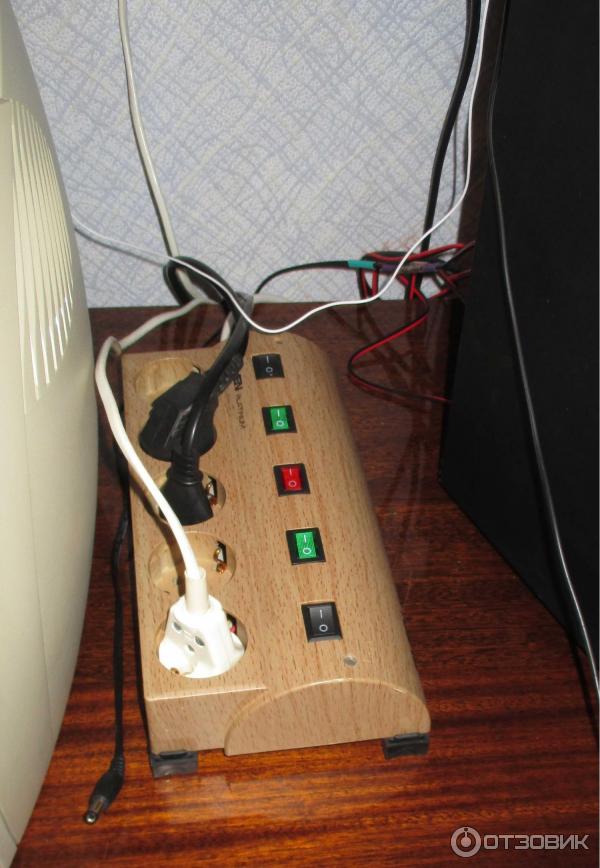

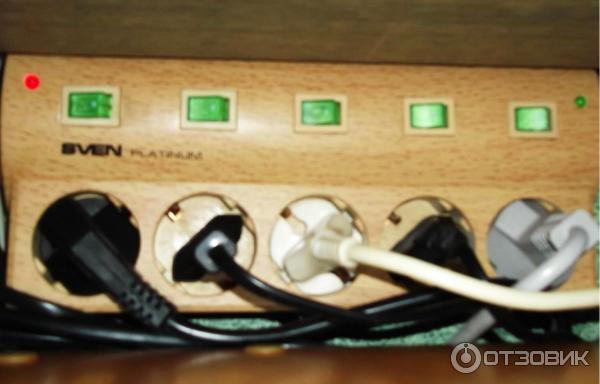

Наш сетевой фильтр Sven Platinum в корпусе под дерево, и в снаряженном состоянии:

Чтобы он не скользил по поверхности, к нему, как видим, даже привинтили резиновые ножки. А вот ещё один сетевой фильтр Sven Platinum, и он закреплён на стене. По краям фильтра виднеются два штатных светодиода индикации работы шины заземления:

В целом фильтр Sven Platinum очень симпатичный, и весьма удобный. Больше о нём добавить нечего.
