Сегодня предмет отзыва – Эмулятор флоппи дисковода модели SFR1M44-U100K.

Тема будет технически – компьютерная, не для всех актуальная, но надеюсь, что кому-то нужная и полезная)
Технический консультант отзыва – муж, так как эмулятор приобретался для нужд его производства. Я принимала участие в процессе программного форматирования флешки и тестирования прибора.

■ ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ
Эмулятор флоппи-дисковода GOTEK SFR1M44-U100K представляет собой устройство с портом для чтения USB флешки и разъемами для подсоединения вместо дисковода FDD 1.44 под дискеты 3.5 дюйма.

Производитель эмулятора SFR1M44-U100K – компания GOTEK. В описании товара было указано: Made in P.R.C. Кстати, с местом или страной P.R.C. я раньше не встречалась. Оказалось, что Made in PRC означает «Сделано в Китайской Народной Республике (КНР)», что по-английски пишется «Made in People’s Republic of China (PRC)».

■ ДЛЯ ЧЕГО И ГДЕ ИСПОЛЬЗУЕТСЯ
Цель использования эмулятора – заменить ввод информации с дискет на ввод информации с USB флешки. Применение эмулятора возможно в устройствах, которые имеют флоппи-дисковод для дискет 3.5 дюйма (1.44Мб).

Эмулятор флоппи-дисковода (Floppy Emulator FDD) может использоваться:
- для промышленного, вязального, швейного оборудования, роботизированных комплексов;
- для станков с ЧПУ;
- для электронных музыкальных инструментов Yamaha, Panasonic, Sony, Korg и др.

Подробнее объясню использование эмулятора флоппи-дисковода на примере производства, где работает муж.

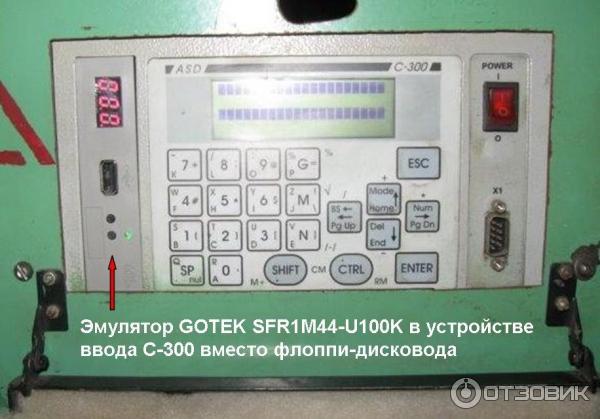

Газорезательная машина «Комета» успешно применяется для изготовления разнообразных деталей с начала 80-х годов и по настоящее время. Изначально ввод программы для ЧПУ предусматривался с помощью перфоленты.

В начале 2000-х машину модернизировали, заменив ввод с перфолент на более современный тогда ввод с дискет. На дискетах может хранится небольшой объем информации, а они, к сожалению, часто приходят в негодность. И в последнее время найти в продаже дискеты 3.5 дюйма стало практически невозможно!! Кроме того, сами флоппи-дисководы также часто выходят из строя.

Понятно, что новые ЧПУ выпускаются с современными интерфейсами передачи данных. Но, как говорится, зачем платить больше, если машина работает надежно и качественно и со старым ЧПУ. И вот тут на помощь пришли эмуляторы флоппи-дисковода GOTEK SFR1M44-U100K, которые не так давно появились на рынке. Они дали возможность заменить ввод программ раскроя с дискет на ввод с USB флешки.

■ ГДЕ КУПИТЬ, СКОЛЬКО СТОИТ
Муж покупал эмуляторы GOTEK в интернет-магазине Nocher-Techn по цене 915 грн. (около 2700 руб.). Подобные эмуляторы выпускаются разных моделей. Менеджер магазина дал консультацию по вопросу совместимости с устройством: оказалось, что для станков с ЧПУ подходит только модель SFR1M44-U100K.

Так как данный эмулятор – изделие китайского производства, то на AliExpress можно найти множество предложений по его продаже с разбросом цен от 1300 руб. до 7000 руб. и даже больше. Кстати, здесь эмулятор позиционировали в основном, как устройство для электронной клавиатуры Yamaha, Korg, Roland.

Но на AliExpress сделать заказ не решились, хотя там и были предложения, более выгодные по цене. Была опасность, что могут выслать не ту модель. Да и длительное время доставки не устраивало. А эмуляторы из Nocher-Techn были получены по "Новой почте" на следующий день после заказа.

■ ОПИСАНИЕ
КОМПЛЕКТАЦИЯ

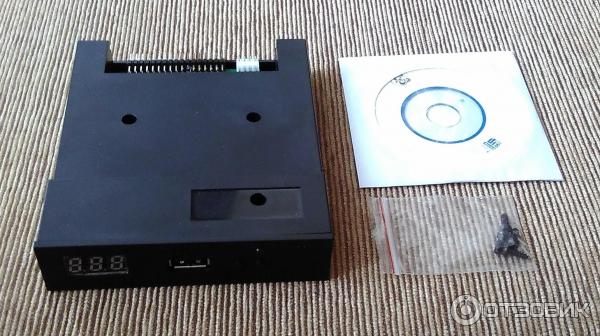

Эмулятор флоппи-дисковода GOTEK SFR1M44-U100K продавался в следующей комплектации:
• эмулятор дисковода GOTEK - 1шт;
• винтики для крепления эмулятора - 4 шт;

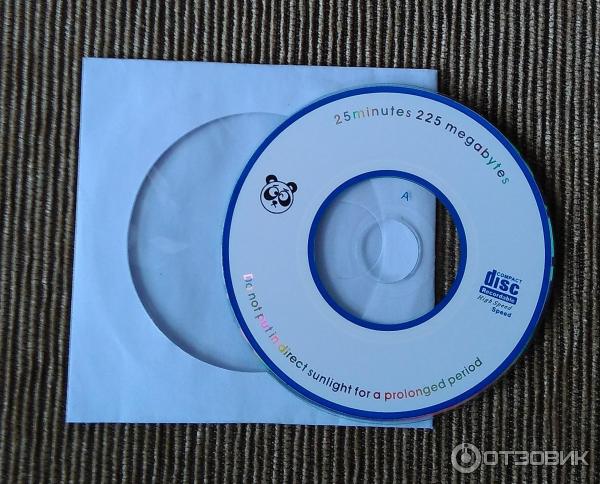

• CD-диск с программным обеспечением.

Отмечу недостаток комплектации: полное отсутствие документации по работе с эмулятором хоть на каком-нибудь языке.
Производитель и продавец не позаботились предоставить инструкции ни в электронном, ни в бумажном виде. Поэтому по вопросам технических характеристик и подготовки эмулятора к работе остается только довериться информации в Интернете .

ОБЩИЙ ВИД

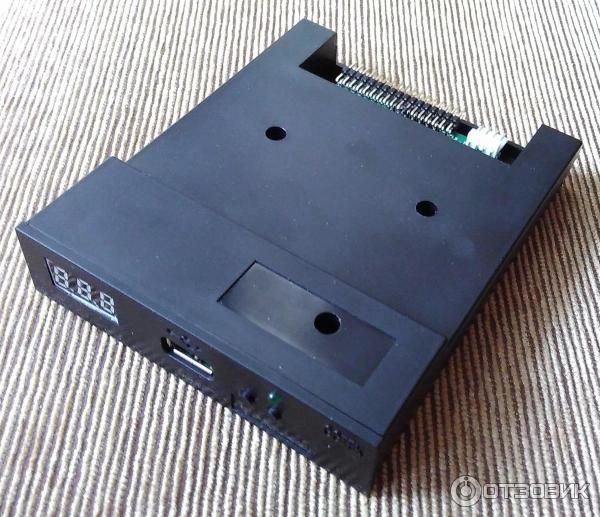

Эмулятор SFR1M44-U100K имеет размеры 100 Х 25 Х 122 мм.

Модель выпускается в 3 цветах: черном, сером, белом.
Фото делала нового эмулятора черного цвета, серый эмулятор уже 4 месяца трудится на производстве)

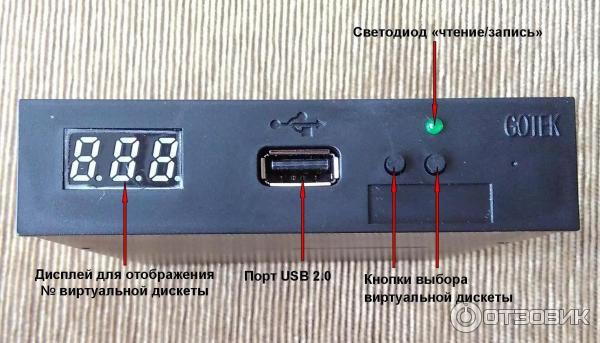

Передняя панель эмулятора выглядит следующим образом.

Здесь расположены:
• Порт для флешки USB 2.0
• Индикаторы отображения:
- светодиод «чтение/запись»,
- трехзначный дисплей для отображения номера выбранной виртуальной дискеты;
• Кнопки выбора номера виртуальной дискеты:
- первая кнопка – для десятков,
- вторая – для единиц.

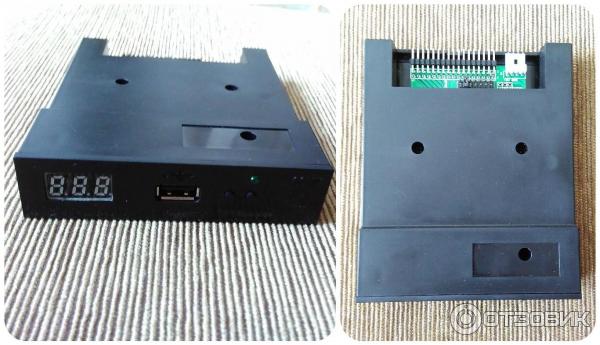

На задней стороне эмулятора находятся разъемы для подключения его вместо флоппи-дисковода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Подключение: шлейф дисковода Floppy Controller на 34-pin
• Передача данных: флешка USB 2.0, достаточно 2 Гб
• Поддерживаемые форматы: 3.5" - 1,44 МБ, 3.5" - 720 КБ, 5.25" - 1,2 МБ
• Файловая система: FAT12
• Размер сектора: Фиксированный, 512 байт
• ОС: Windows XP/2000/7, DOC, OC/2

■ КАК ИСПОЛЬЗОВАТЬ
Для того, что начать работу с использованием эмулятора, надо выполнить следующие два основных действия:
• Подключить эмулятор дисковода вместо обычного внутреннего дисковода через шлейф передачи данных и шлейф питания.
• Подготовить флеш-накопитель, выполнив форматирование виртуальных дискет.

По информации на сайте продавца переформатировать флешку можно тремя способами:
1. На персональном компьютере специальным программным обеспечением, которое поставляется на CD – диске в комплекте с эмулятором.

2. На персональном компьютере другим ПО для форматирования, которое можно самостоятельно скачать в Интернете.
3. В эмуляторе GOTEK SFR1M44-U100K есть возможность быстрого форматирования флешки, если нажать и удерживать две кнопки переключения между дискетами.

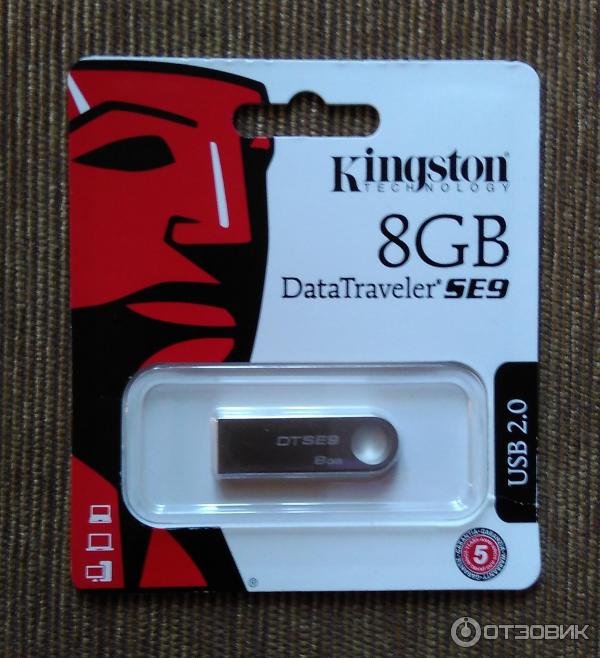

Мы выбрали первый вариант форматирования флешки - программным обеспечением от поставщика. USB флешку купили на 8 Гб, хотя достаточно было и на 2 Гб.

Но сразу возникли небольшие сложности:
1. Маленький CD – диск не подошел к дисководам двух наших ноутбуков. Смогли его установить только в дисковод системного блока стационарного компьютера.
2. Так как инструкции к ПО не прилагалось, было не ясно, как и какой из программ на диске правильно переформатировать флешку.

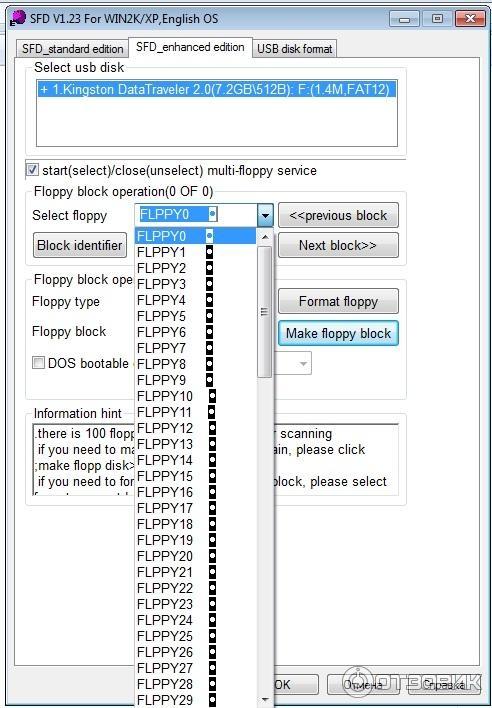

Пришлось связываться с продавцом. Он рекомендовал воспользоваться программой V123_SFD.exe с CD – диска.

Так же дал ссылку на ролик на сайте Youtube с пошаговым процессом форматирования. Уже с помощью ролика Youtube процесс переформатирования флешки прошел легко и быстро. В результате флешка была разбита на 100 каталогов - виртуальных дискет с номерами 0-99.

После этого на виртуальные дискеты можно записывать нужную информацию. Переход между каталогами флешки при работе на ПК может осуществляться только с помощью программы форматирования флешки, установленной на компьютере. При ее отсутствии данные будут записываться на дискету с номером 0 (FLPP0).

Для ввода данных в ЧПУ с USB флешки теперь достаточно вставить флешку в эмулятор и выбрать виртуальную дискету для работы. Выбор образа дискеты осуществляется с помощью кнопок на передней панели эмулятора флоппи дисковода. Номер выбранной дискеты будет отображаться на дисплее в виде 000 - 099.

■ ИТОГИ
Эмулятор флоппи-дисковода GOTEK SFR1M44-U100K успешно прошел проверку на ПК и ЧПУ:
• флешка при помощи ПО и инструкции быстро форматируется на 100 виртуальных дискет;
• переход между дискетами и запись на них информации на персональном компьютере выполняется без проблем;
• эмулятор без труда подсоединяется вместо флоппи-дисковода на ПК и на ЧПУ;
• ввод информации на ЧПУ через порт USB 2.0 эмулятора осуществляется с помощью флешки успешно;
• выбор виртуальных дискет с помощью кнопок на панели осуществляется правильно.

ДОСТОИНСТВА
• Замена устаревшего способа ввода информации через флоппи-дисковод на современный – через USB.
• Надежность устройства ввода информации.
• Подходит для промышленного оборудования, станков с ЧПУ, музыкальных инструментов.
• Высокая скорость чтения-записи информации.
• USB флешка одновременно хранит до 100 образов дискет, заменяя большое количество гибких дисков.
• Безопасность, надежность сохранения данных.

НЕДОСТАТКИ
• Отсутствие документации в комплектации.

Эмулятор флоппи-дисковода GOTEK SFR1M44-U100K полностью оправдал возложенные на него надежды. Отсутствие документации можно считать незначительным недостатком. В интернет-магазинах есть надежда получить квалифицированную консультацию продавца. И всегда остается возможность поиска нужной информации по эмулятору в Интернете. Поэтому однозначно рекомендую эмулятор флоппи-дисковода GOTEK SFR1M44-U100K всем, для кого тема замены флоппи-дисков на USB актуальна.
