Стереофонический усилитель "Одиссей-У-010 стерео Hi-Fi" в настоящее время самый высококлассный аппарат советского производства, имеющийся в электронной коллекции автора. Данный усилитель изготовлен в конце 1987 года, и в начале 1988 года он был самолично приобретён автором в г. Челябинске, в отделе радиоаппаратуры челябинского "Торгового центра". При покупке аппарат был в не вскрытой заводской упаковке. С учётом массы аппарата в 15 кг, и того факта, что его пришлось переть из магазина на автобусе, пришлось немного попотеть сразу после покупки.

В то время, в студенческие годы автора, увлечение некоторых молодых людей классной аппаратурой было достаточно сильным. Японская техника продавалась в комиссионках, и стоила баснословных денег, поэтому для большинства народа была недоступна. А вот советская техника высшего класса встречалась в магазинах в конце 80-х годов нередко. Этот же самый усилитель "Одиссей 010" регулярно попадался в магазинах впредь до конца 1990 года, но в основном с серебристой передней панелью. Приобретённый же аппарат имел чёрную переднюю панель. Розничная цена усилителя до 1991 года составляла 350 рублей. Это для аппарата высшего класса было совсем немного даже по советским меркам.

Впервые информация о такой новинке, как усилитель "Одиссей 010", появилась в журнале "Радио" в 1985 году. По тому времени аппарат был весьма продвинутым. В настоящее время современные любители сравнивают этот усилитель с другими советскими УЗЧ высшего класса той эпохи. И безапелляционно заявляют типа "Бриг 001 хороший, а Одиссей 010 - отстой". В реальности всё не совсем так, а точнее, совсем не так. Усилитель "Одиссей 010" имеет более прогрессивную и современную конструкцию, чем тот же усилитель "Бриг 001". Постараюсь коротко объяснить, почему.

Советский усилитель "Бриг 001" появился в продаже в начале 1980-х, и за основу его схемы была взята схема одного из аппаратов японского производства. В дальнейшем "Бриг 001" модернизировался, но считается, что первые, полностью транзисторные "Бриг 001" лучше, чем последующие Бриги, в схеме которых появились микросхемы.

Усилитель "Одиссей 010" разработан несколько позже. У этого усилителя коэффициент нелинейных и интермодуляционных искажений при номинальной выходной мощности составляет не более 0,05%. Это честная и низкая величина, при которой исчезает феномен так называемого "транзисторного звучания", и звучание такой аппаратуры становится чистым, прозрачным и естественным.

"Одиссей 010" имеет мощный силовой трансформатор с выходным выпрямленным напряжением порядка + и - 50 вольт в каждом плече выпрямителя, всего 100 вольт. После выпрямителя в усилителе имеется схема мощного стабилизатора с выходным напряжением в каждом плече 37V, всего 74 вольта. Вот этим стабилизированным напряжением и питаются выходные каскады усилителя. Стабилизированное питание позволяет резко уменьшить просадку питающего напряжения при высокой нагрузке, таким образом увеличивая качество и мощность звука при высоких выходных сигналах, особенно на низких частотах. Также в стабилизатор встроена электронная защита от перегрузок и коротких замыканий. Порог срабатывания такой защиты при использовании нагрузки в виде акустических систем 4 Ом на каждый канал должен составлять около 12 ампер в каждом плече. Ток срабатывания защиты выставляется при нагрузке каждого плеча стабилизатора напряжения питания усилителя мощной проволочной нагрузкой сопротивлением около 3 Ом, включённой последовательно с амперметром. Если этот ток срабатывания защиты в стабилизаторе напряжения будет ниже, то на пиках максимальной выходной мощности на нагрузке 4 Ом в каждом канале электронная триггерная защита в стабилизаторе напряжения может срабатывать в самый неподходящий момент. И питание усилителя будет отключаться до последующего сброса защиты отключением питания усилителя от электрической сети.

Хотя усилитель "Одиссей 010" по паспорту рассчитан в основном на использование с акустикой с сопротивлением 8 Ом, он отлично работает и с низкоомной акустикой на 4 Ома. Максимальная выходная мощность при этом составляет более 85 Вт на канал, и легко достигает 100 Вт на канал при ещё допустимых нелинейных искажениях. Но для работы с низкоомной нагрузкой лучше заменить мощные заводские проволочные резисторы 0,47 Ом в цепи выходных транзисторов на проволочные резисторы сопротивлением 0,22 Ом с последующим подбором резисторов в цепи электронной защиты выходных транзисторов от перегрузок и коротких замыканий в нагрузке. Хотя при кратковременной работе с максимальной мощностью на нагрузку в 4 Ома такие изменения можно и не делать. При длительной работе с максимальной выходной мощностью на акустику 4 Ома, или её эквивалент в виде проволочной нагрузки сопротивлением 4 Ом, пластмассовые корпуса заводских проволочных резисторов 0,47 Ом могут частично расплавиться от перегрева. Вот таким образом выглядят оригинальные проволочные резисторы сопротивлением 0,47 Ом, извлечённые из усилителя после длительной работы с максимальной выходной мощностью на мощных проволочных эквивалентах нагрузки сопротивлением 4 Ома:

Несмотря на частично оплавленные корпуса, такие резисторы С5-16МВ всё-равно сохраняют полную работоспособность.

При заявленном диапазоне рабочих частот в 20-25000 Гц усилитель "Одиссей 010" практически без ослабления работает в диапазоне частот 20-63000 Гц, что на практике было проверено с помощью генератора ГРН-2. Следует отметить, что на высокой частоте работы 63000 Гц возможности выходного каскада усилителя ограничены частотными возможностями его выходных транзисторов КТ818ГМ и КТ819ГМ. Если в таком режиме подать сигнал 63000 Гц на вход усилителя, и без нагрузки в виде акустических систем, например, при работе на наушники, выкрутить громкость на максимум, транзисторы КТ818ГМ и КТ819ГМ выходят из строя. Пробой этот происходит из-за сквозного тока через эти транзисторы, и их дальнейшего мгновенного теплового пробоя кристаллов из-за превышения максимальной рассеиваемой мощности.

Если усилитель "Одиссей 010" эксплуатируется от обычных источников звукового сигнала в диапазоне усиливаемых частот 20-25000 Гц, к его схемотехнике нет никаких претензий. И выходные мощные транзисторы КТ818ГМ и КТ819ГМ в таком режиме работы работают отлично. Трогать их и заменять на другие не стоит. Единственный нюанс, что у родных транзисторов КТ818ГМ и КТ819ГМ выпуска 1987 года основание транзисторов (фланец) было примерно вдвое толще, чем основание транзисторов КТ818ГМ и КТ819ГМ выпуска 1992 и 1993 годов. И те, и другие транзисторы были выпущены на заводе "Кремний", Россия (СССР), г. Брянск. Перед установкой новых транзисторов на радиаторе стоит тщательно оттереть 646 растворителем старую засохшую термопасту типа КПТ-8 с посадочного места транзисторов на радиаторе, а также с изолирующей слюдяной прокладки. До установки новых транзисторов на их посадочное место на радиаторе и слюдяную прокладку стоит нанести тонкий слой теплопроводящей и электронепроводящей термопасты типа Halnziye HY610 или аналогичной. Засыхающую со временем отечественную термопасту типа КПТ-8 при этом лучше не использовать. Если термопасты вообще нет в наличии, то от нужды можно обойтись и без неё. В таком случае посадочное место транзисторов и слюдяную прокладку можно смазать тонким слоем машинного масла.

А вот если усилитель "Одиссей 010" эксплуатируется от источников звукового сигнала формата DVD-Audio, или от устройств, воспроизводящих 24bit flac и ape файлы с частотой дискретизации 96 кГц и 192 кГц, тогда можно задуматься о замене выходных транзисторов КТ818ГМ и КТ819ГМ на более совершенные транзисторы в отношении частотной характеристики.

Вследствие нехватки возможностей максимальной частотной характеристики переходы коллектор-эмиттер транзисторов КТ818ГМ и КТ819ГМ не успевают вовремя закрываться при работе выходных каскадов усилителя на синусоидальном сигнале частотой 63 кГц. И формируется критичный сквозной ток через такие транзисторы с мгновенным разогревом их кристаллов до температуры в +150 градусов Цельсия и выше, что является предельной величиной для любых отечественных кремниевых биполярных транзисторов. При этом идёт резкий рост рассеиваемой мощности на их коллекторах. Защита в стабилизаторе усилителя срабатывает уже при пробое в одном из каналов усилителя переходов коллектор-эмиттер у обоих выходных транзисторов КТ818ГМ и КТ819ГМ. Понятное дело, что подобная защита в стабилизаторе вследствие инерционности и большого выставленного тока отключения выходные транзисторы от пробоя не спасает. А электронная защита оконечных каскадов, которая работает по величине падения напряжения на мощных проволочных резисторах в цепи выходных транзисторов, также не действует в этот момент потому, что нагрузка в виде акустических систем или проволочного эквивалента нагрузки не была подключена. И тока через проволочные резисторы 0,47 Ома фактически не было до момента возникновения сквозного тока через выходные транзисторы. Эти эксперименты с усилителем стоили автору нескольких пар пробитых транзисторов КТ818ГМ и КТ819ГМ. Которые были выведены из строя в попытках докопаться до причин их выхода из строя при работе усилителя от звукового генератора на высоких звуковых и ультразвуковых частотах с максимальной амплитудой выходного сигнала на выходе, и отключенной нагрузкой выходных каскадов.

В целом у выходных кремниевых мощных транзисторов КТ818ГМ и КТ819ГМ усилителя "Одиссей-У-010 стерео", а также у предвыходных транзисторов КТ814Г и КТ815Г, потолка их максимальной рабочей частоты в 3 мГц хватает впритык. Поэтому замена выходных транзисторов КТ819ГМ хотя-бы на отечественные транзисторы КТ864А, а КТ818ГМ на КТ865А, у которых верхняя граничная частота 15 мГц, аналогичные корпуса и сходные мощностные характеристики, вполне оправданна. Правда, максимально допустимый постоянный ток коллектора у транзисторов КТ864А и КТ865А равен 10 ампер против 15 ампер у КТ818ГМ и КТ819ГМ. Но этот фактор может оказаться критичным только в режиме кратковременной работы усилителя с коротко-замкнутой нагрузкой, а это по любому аварийный режим работы. При работе же с нагрузкой сопротивлением 4-8 Ом в режиме максимальной выходной мощности снижение максимально допустимого постоянного тока коллектора с 10 ампер до 15 ампер у выходных транзисторов не играет никакой роли для надёжности усилителя. А вот показатель максимальной постоянной рассеиваемой мощности коллектора с теплоотводом у транзисторов КТ864А и КТ865А, а также у транзисторов КТ818ГМ и КТ819ГМ сходный, и составляет 100 Вт. По коэффициенту передачи тока h21э, а также по максимально допустимому напряжению коллектор-эмиттер UКЭR max, не говоря уже по частотной характеристике, транзисторы КТ864А и КТ865А значительно превосходят КТ818ГМ и КТ819ГМ. Именно мощные выходные транзисторы КТ864А и КТ865А - лучший выбор для такого высококлассного усилителя. Производителем этих транзисторов тоже является завод "Кремний", Россия, г. Брянск.

Мощные выходные транзисторы с лучшей частотной характеристикой, помимо всего прочего, несколько снизят коэффициент гармонических и интермодуляционных искажений при работе усилителя на самых верхних частотах звукового диапазона.

Также можно заменить транзисторы КТ818ГМ и КТ819ГМ в выходных каскадах усилителей мощности "Одиссей-010" на другие мощные отечественные транзисторы КТ8102А и КТ8101А соответственно, с их верхней граничной частотой 10 мГц, и максимально допустимым постоянным током коллектора в 15 ампер. Но такие транзисторы имеют металло-пластмассовые корпуса, что ухудшит аутентичность внешнего вида усилителя. Или даже заменить КТ818ГМ и КТ819ГМ на подходящие импортные биполярные кремниевые транзисторы соответствующей структуры с ещё более высокими характеристиками, что, однако, вряд-ли сможет улучшить звучание усилителя.

По поводу применения в оконечных каскадах усилителя "Одиссей-010" комплементарных пар импортных биполярных кремниевых транзисторов хотелось бы остановиться отдельно. Это, например, пары транзисторов MJ15022+MJ15023, MJ15024+MJ15025,2N3773+2N6609 или MJ15003+MJ15004. Корпуса данных транзисторов точно такие же, как и у КТ818ГМ и КТ819ГМ. Поэтому они отлично встают на посадочные места радиаторов охлаждения выходных транзисторов усилителя. Производители у перечисленных импортных транзисторов разные, и чаще всего это компании ON Semiconductor и Motorola. А также их многочисленные китайские имитаторы. Вот в китайских подделках этих в целом хороших транзисторов и кроется основное сомнение в том, стоит ли связываться с ними вообще, или нет. Оригинальные транзисторы MJ15022+MJ15023, MJ15024+MJ15025,2N3773+2N6609, MJ15003+MJ15004 имеют прочные корпуса и крупные кремниевые кристаллы, расположенные внутри них. А вот такие же, но поддельные транзисторы, внешне полностью повторяют оригинальные. Единственное, что нередко стеклянные изоляторы выводов базы и эмиттера у них тёмно-синего, а не чёрного цвета, как у оригиналов. И корпуса у них более слабые в механическом плане. На корпусах как настоящих, так и поддельных транзисторов обычно указана страна-производитель Mexico, и буквы ON от имени производителя ON Semiconductor, а также год и месяц выпуска.

У настоящих транзисторов MJ15022+MJ15023 и MJ15024+MJ15025 верхняя граничная частота равна 4 мГц, что несколько лучше, чем у КТ818ГМ и КТ819ГМ. h21э у них равен 15-60 против >12 у КТ818ГМ и КТ819ГМ. Максимальное напряжение коллектор-эмиттер составляет 200-250В против 90В у КТ818ГМ и КТ819ГМ. Максимальный постоянный ток коллектора у MJ15022+MJ15023 и MJ15024+MJ15025 составляет 16 ампер против 15 ампер у КТ818ГМ и КТ819ГМ. Заявленная рассеиваемая мощность на коллекторе у них может достигать 250 Вт против 100 Вт у отечественных транзисторов. Однако всё это верно для оригинальных транзисторов. У поддельных транзисторов китайского производства, которые внешне сложно отличить от оригиналов, пока их не распилишь, всё по иному. Кремниевые кристаллы подделок по площади раз в восемь меньше, чем у оригинальных. И естественно, что положенным по даташитам техническим характеристикам они не соответствуют ни с какой стороны. Разве что проводимость у них совпадает с оригиналами. Помимо всего прочего, поддельные мощные транзисторы могут быть легко пробиты, и при этом способны натворить разных бед. При этом на подделку легко нарваться как в местных магазинах радиотоваров, так и у китайских продавцов на том же сайте AliExpress. Кстати, на указанном сайте партия в 5 пар транзисторов MJ15024 (n-p-n) + MJ15025 (p-n-p) стоит около девятисот рублей. После покупки таких транзисторов лучше по одному экземпляру их них распилить, сняв верхние крышки. Чтобы убедиться в том, что у приобретённых транзисторов достаточные площади кристаллов, и они не подделка. С мощными оконечными транзисторами отечественного производства проблем в плане подделок быть не должно. Хотя кто его знает, в этом мире поддельных радиодеталей возможно всё.

Любые работы по замене мощных выходных транзисторов нужно сочетать с дальнейшей регулировкой оконечных каскадов усилителя. В частности, с правильным выставлением такого тока покоя, при котором нагрев радиаторов выходных транзисторов при длительной работе усилителя в покое, без подачи на него сигнала, будет слабо выраженным. И радиаторы выходных транзисторов усилителя в условиях естественного охлаждения потоком окружающего воздуха комнатной температуры будут тёплыми, но никак не горячими. Также в обязательном порядке необходимо подбирать пары выходных транзисторов для каждого канала по коэффициенту передачи тока h21э. Этот показатель у них должен быть максимально одинаковым.

Схема предварительного усилителя в "Одиссей 010" собрана на высокоскоростных операционных усилителях КР574УД1А, имеющих низкий уровень шума, маленький коэффициент гармоник, и высокую скорость работы и нарастания выходного напряжения.

Регуляторы громкости и тембра усилителя дискретные, не имеют переменных резисторов, и выполнены на основе микропереключателей с шеренгой прецизионных постоянных резисторов. Это обеспечивает их надёжность, долговечность, минимальный разброс параметров каналов при регулировке.

Усилитель "Одиссей 010" имеет предусилитель для магнитной головки звукоснимателя с подвижным магнитом (винила). Этот предусилитель сделан на основе японской схемотехники тех лет, имеет транзисторное построение, высокое напряжения питания, низкий уровень шума и очень высокую перегрузочную способность по входу.

В своё время данному экземпляру усилителя была сделана профилактика. Она заключалась в замене всех электролитических конденсаторов советского производства на импортные. Два конденсатора на 15000.0 мкф./63В. в блоке питания остались родные. Также проведена смазка дискретных регуляторов громкости и тембра, и отлажено срабатывание защиты в стабилизаторе блока питания с установкой срабатывания защиты в каждом плече на ток в 12 ампер. Также настроен необходимый ток покоя выходных транзисторов в пределах 85мА. в каждом плече.

Усилитель "Одиссей 010" звучит чисто, мощно, в паузе при отсутствии сигнала в акустических системах практически совершенно нет фона, идёт только очень слабый "розовый" шумок. Мощность усилителя достаточна, чтобы раскачать любые мощные акустические системы на 4 или 8 Ом. Каких-либо дефектов в работе усилителя нет, и данный конкретный экземпляр находится практически в первозданном внешнем и внутреннем заводском состоянии, не считая проведённых профилактических замен электролитических конденсаторов, а также выходных транзисторов и транзисторов стабилизатора.

Далее будут только фотографии усилителя с минимальными комментариями.

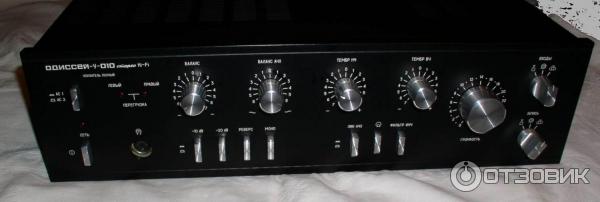

Передняя панель усилителя "Одиссей 010":

Аппарат сверху:

Нижняя стенка, везде в конструкции корпуса использован металл:

Задняя стенка:

Усилитель допускает подключение двух пар акустических систем, а также коммутируемой его сетевым выключателем сетевой нагрузки.
Между клеммами акустических систем расположена колодка для подключения внешнего эквалайзера. Но такое подключение станет не самым лучшим вариантом, так как при такой коммутации возрастают шумы и нелинейные искажения, а также снижается перегрузочная способность предварительных каскадов усилителя. Однако эту колодку можно использовать для разделения цепей предусилителя "Одисей 010" и его оконечного усилителя мощности. В таком случае эти блоки можно использовать для подключения по отдельности, и использовать с усилителем мощности, например, другой внешний предусилитель. Или предварительный усилитель от "Одиссей-010" с другим внешним усилителем мощности.

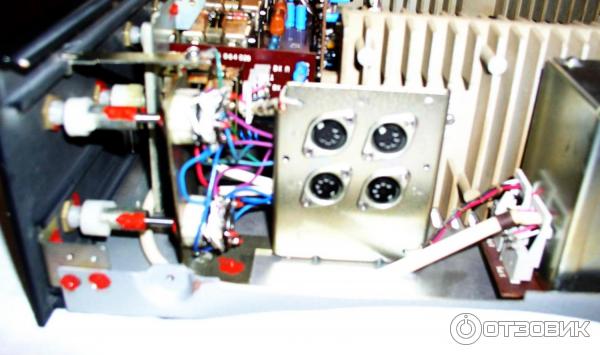

Входные разъёмы советского стандарта СГ-5 расположены справа корпуса:

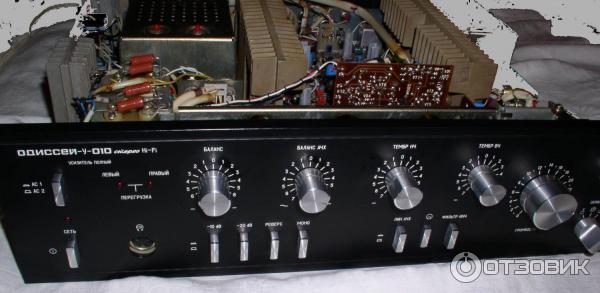

Передняя панель при снятой верхней стенке:

Вид на блоки и платы усилителя сверху:

Фрагмент платы усилителей мощности аппарата:

Транзисторы стабилизатора блока питания КТ818ГМ и КТ819ГМ установлены на индивидуальных, и не изолированных от корпуса радиаторах:

Плата стабилизатора сверху:

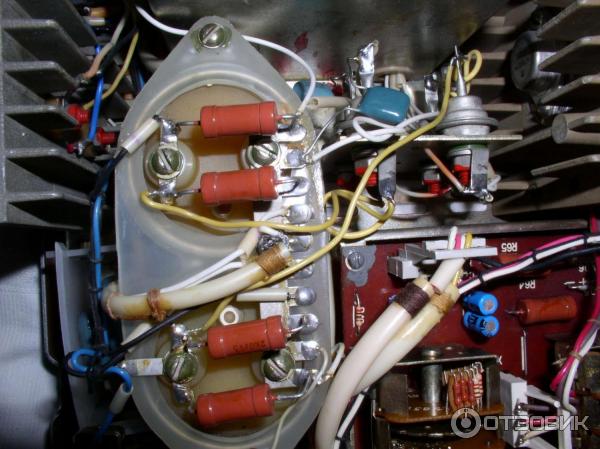

Конденсаторы блока питания 15000.0 мкф/63В и распаянные на их выводах мощные разрядные резисторы:

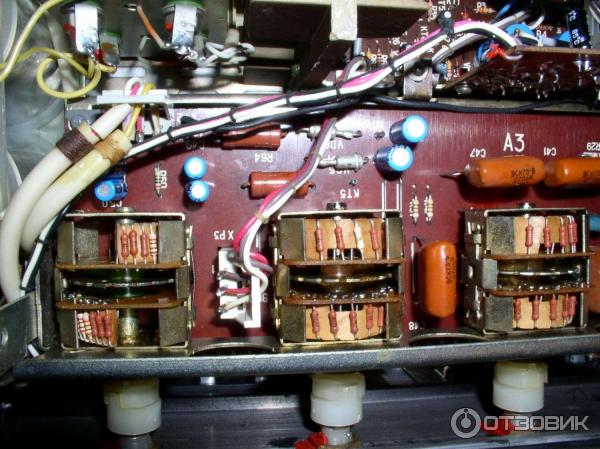

Дискретные регуляторы тембров:

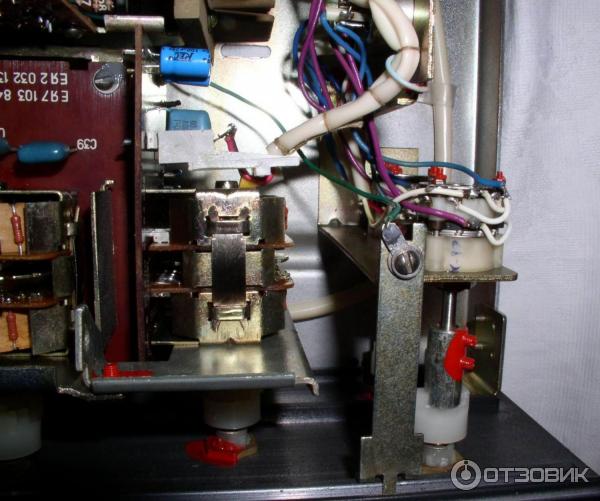

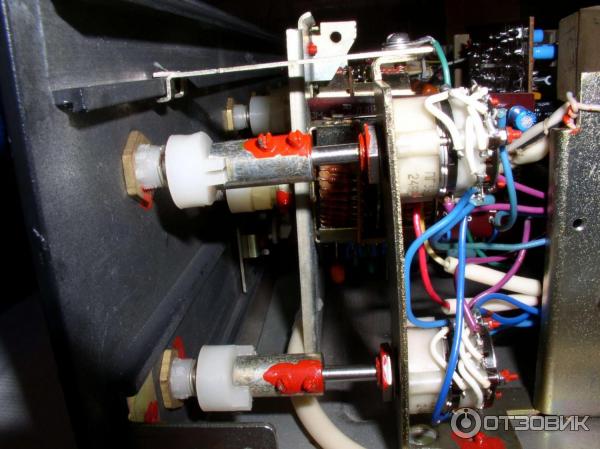

Галетные переключатели входного коммутатора:

Дискретный регулятор громкости:

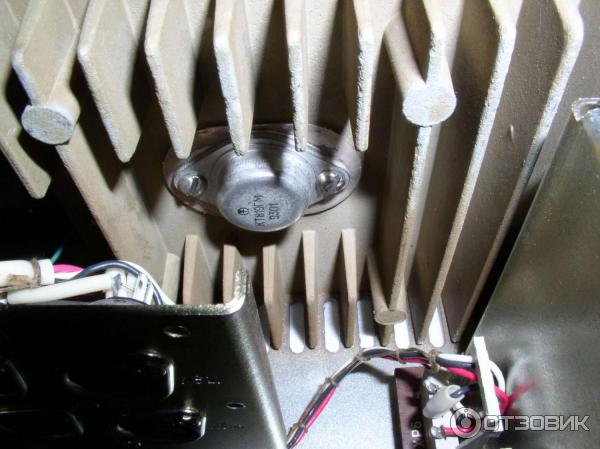

Один из выходных транзисторов КТ819ГМ правого канала, установленный на общем радиаторе:

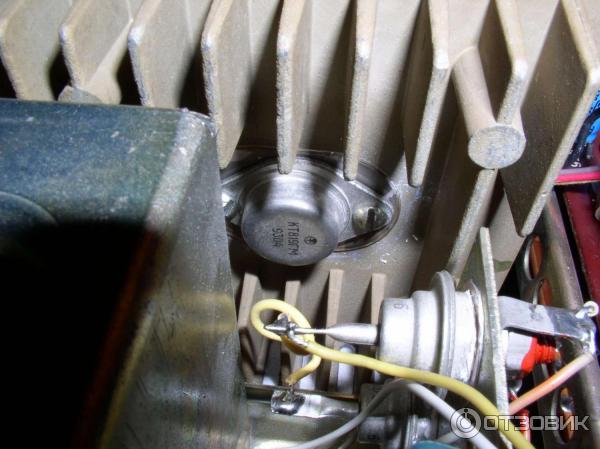

Один из выходных транзисторов КТ819ГМ левого канала, установленный на общем радиаторе:

Далее посмотрим на страницы оригинального паспорта данного экземпляра усилителя:

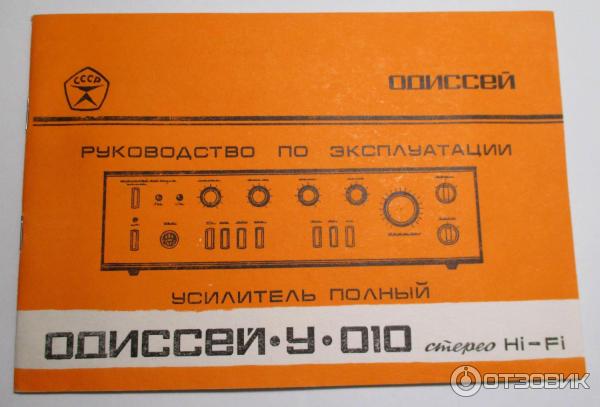

Первая страница:

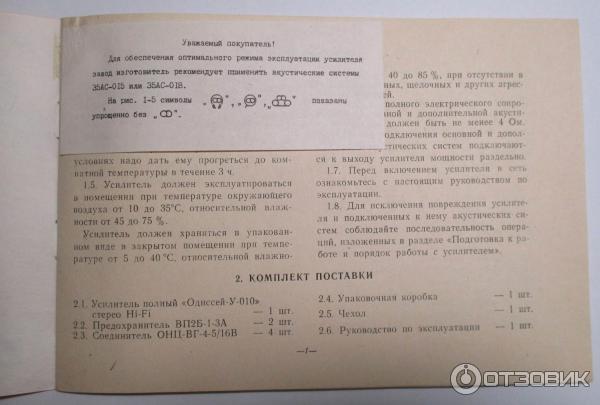

Параметры усилителя:

Органы управления на передней панели:

Разъёмы на задней панели:

Входные гнёзда на правой стенке усилителя:

Схема подключения устройств к задней стенке:

Рекомендуемое подключение источников сигнала:

Расположение входных гнёзд усилителя на его правой стенке очень удобное. Такая компоновка позволяет оперативно подключать источники сигнала к усилителю, не отодвигая его для доступа к задней стенке.
Страница с датой выпуска и датой продажи усилителя, а также с местом продажи:

На этом наш рассказ об этом замечательном усилителе можно закончить. Высокие параметры аппарата и его чистый звук позволяют ему до сих пор работать с самыми высококачественными источниками звука и звуковыми файлами, в частности, со звуковыми форматами flac и ape в разрешении 24bit и частотой дискретизации до 192 kHz. При этом усилитель "Одиссей 010" отнюдь не чувствует себя слабым звеном, и выдаёт отличный звук на акустические системы или головные стереонаушники.
