Здравствуйте, уважаемые читатели. Расскажу Вам сегодня про решение по замене дорогостоящего HDMI кабеля на витую пару при передаче сигнала на большие расстояния. Мы знаем, что HDMI кабель очень дорогой. В моем случае нужно было доставить сигнал от видеорегистратора находящегося в другом здании на расстояние 20 метров, до телевизора на моей кухне.



Эта возможность была реализована с помощью кабеля витая пара и парой устройств, которые располагались у конечных устройств (видерегистратора и телевизора), вот они:

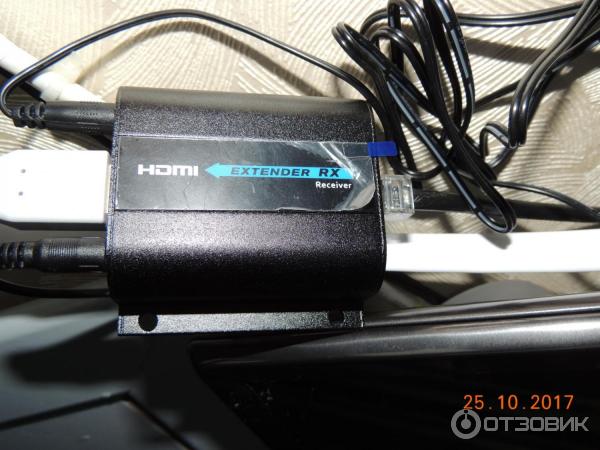

Это приёмник возле телевизора.

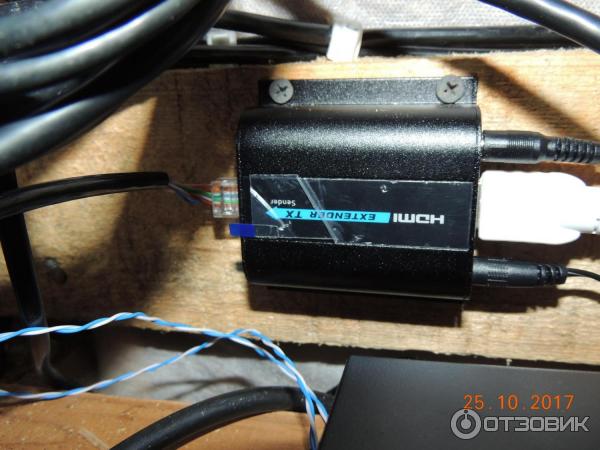

А это передатчик возле видеорегистратора.

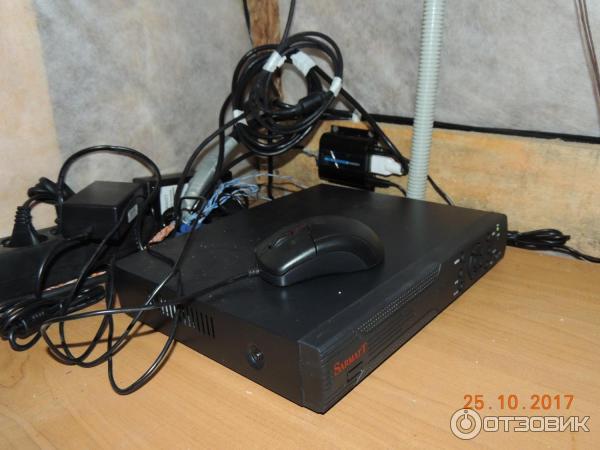

Вот собственно видеорегистратор, который формирует и транслирует видеосигнал. Он записывает изображение и формирует картинку. Можно так же посмотреть архив.

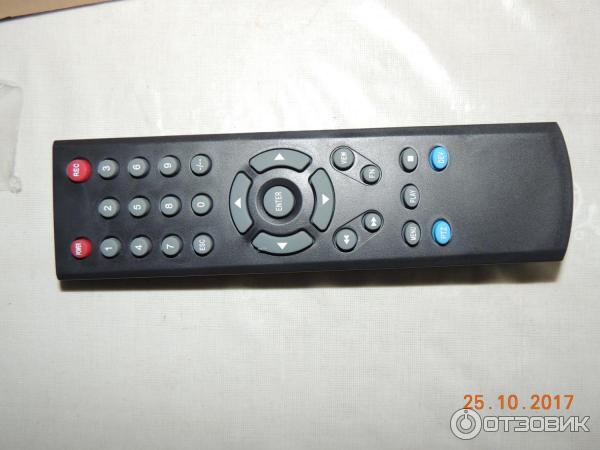

Управляется видеорегистратор вот таким пультом.

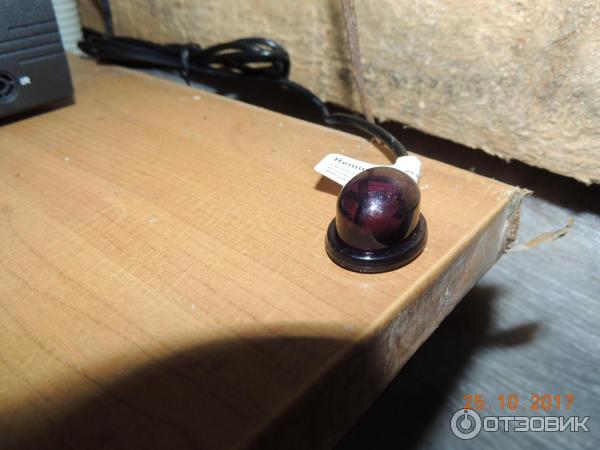

Чтобы управлять видерегистратором из другого помещения с помощью этого пульта к экстендеру подключается транслятор инфракрасного излучения, который располагается в непосредственной близости от фотоприёмника регистратора.

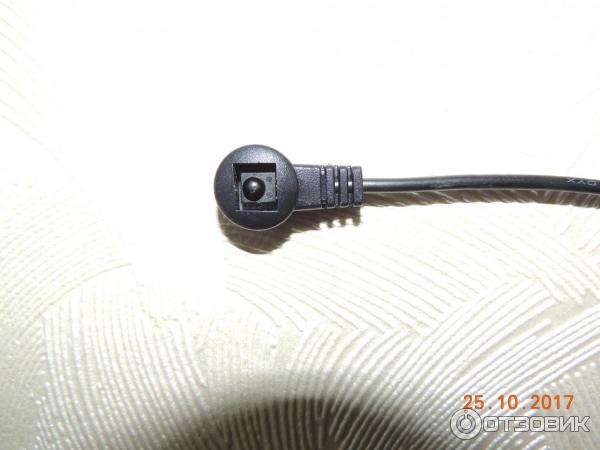

Приёмник ИК-излучения расположили на стене в кухне, который соединен кабелем с приемником HDMI extender.

Соединяем устройство кабелем витая пара и картинка с четырех камер передалась на телевизор в кухне. И можем из кухни управлять видеорегистратором в другом здании, к примеру посмотреть реальную картинку или запустить архив записи.

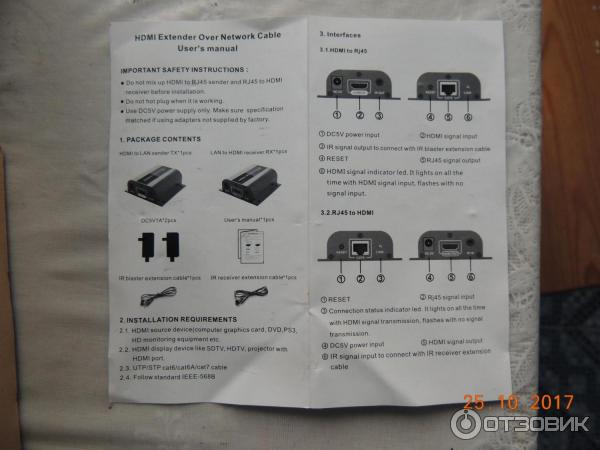

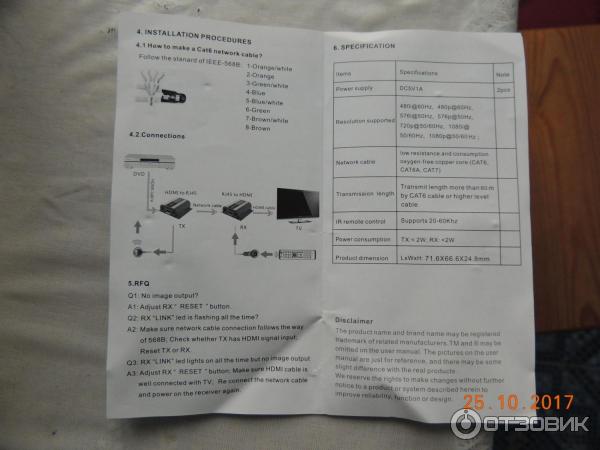

Наглядно понять работу системы Вы можете рассмотреть в инструкции по эксплуатации.
