Пришло время менять советский квартирный звонок, отзвонивший свои 30 лет жутким электрошоковым дребезгом и пришлось пересмотреть и переслушать все виды сетевых проводных звонков, прежде чем выбрать самый благозвучный с живым колокольным звуком и максимально громкий для 3-х комнатной квартиры с закупоренными межкомнатными дверями. Самые популярные и дешёвые электронные сирены, соловьи, канарейки и сверчки давно осточертели, а симфонии Моцарта и Бетховена во всю длину - нам были не уместны по тому, что уже есть домофон с песнями и плясками, орущими на всю квартиру и ближайшие окресности, по этому хотелось чего-то живого, короткого, громкого и при этом не раздражающего и чтоб было сразу ясно, что звонят с лестничной площадки у двери, а не от входа в подъезд, и чтобы не орал длиннющие песни, как домофон.

Вибирал между двумя видами электромеханических звонков: классическими электромеханическими зуммерами с металлической чашей как механический звонок от велосипеда и так называемыми звонками двухтональными гонгами типа динь-дон, с двумя стальными пластинами чуть разной длины и стержня-электромагнита, ударяющего по ним. Эти колоколоные звонки двухтональные и оказались самими приятными на слух и не особо раздражающими, но в большинстве своём слишком тихие и в дальней комнате с закрытыми дверями и работающим телеком, его не услышишь. Но всё же я нашёл самые громкие модели, обойдя все магазины. Самыми громкими и прятными на слух, оказались звонок из Польши Zamel Форте за 1000р и мой китайский звонок Мелодика С509M за 800р.



При этом, сравнив их звучание живьём в огромном новейшем магазине в Нижнем Новгороде Леруа Мерлен, (о котором я написал забавный отзыв), звонок Мелодика оказался чуть громче, чуть дешевле и самое главное, что в нём есть защита от дурака и пожара, а в польском звонке защиты нет и при долгом нажатии на кнопку, звонок может сильно нагреться и сгореть синим пламенем вместе с квартирой и подъездом... Об этом поясню подробно чуть ниже...

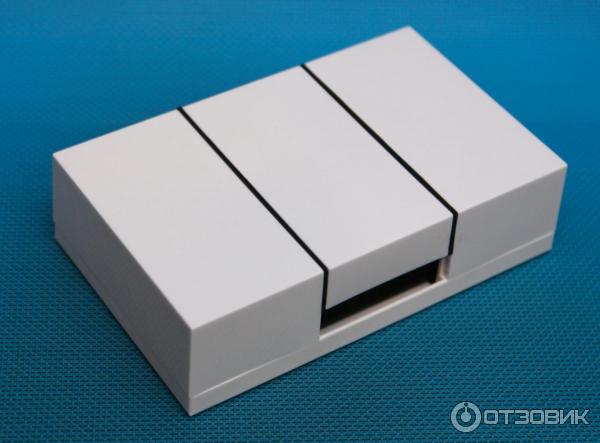

Размеры корпуса не маленькие:
168 х 103 х 47 мм

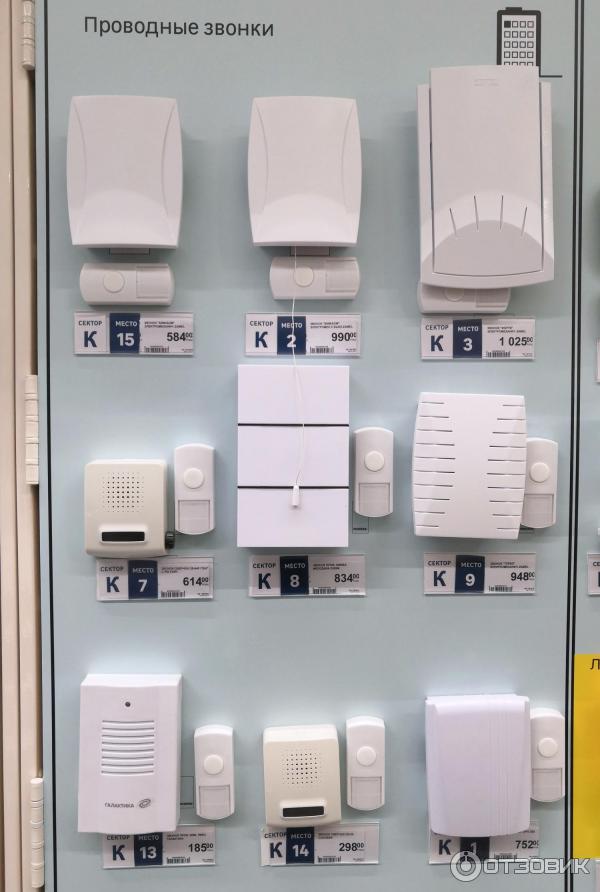

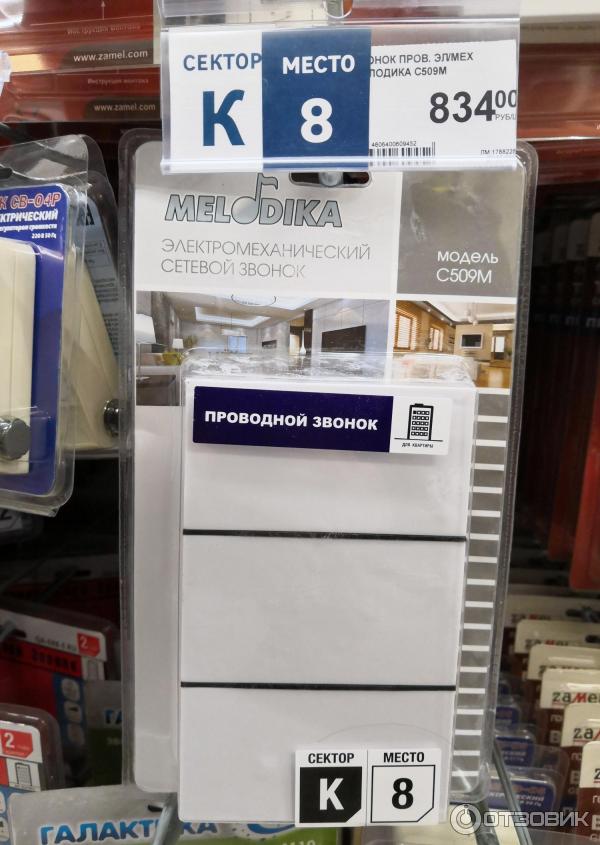

Вот он в центре на стенде в Леруа Мерлен. Сверху справа Zamel Форте. Все остальные или тихие или противно электронные. Как видите, в электромеханических звонках, размер имеет значение.

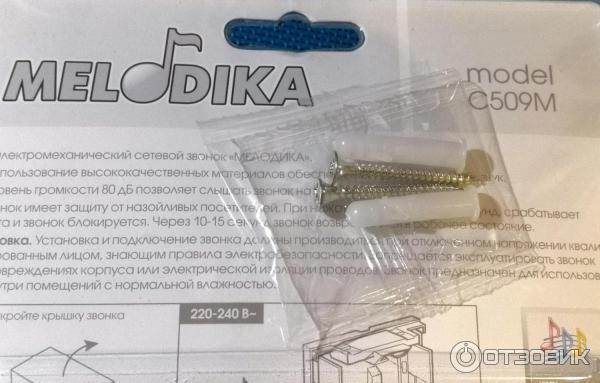

В комплекте были два шурупа и 2 дюбеля по бетону или кирпичу.

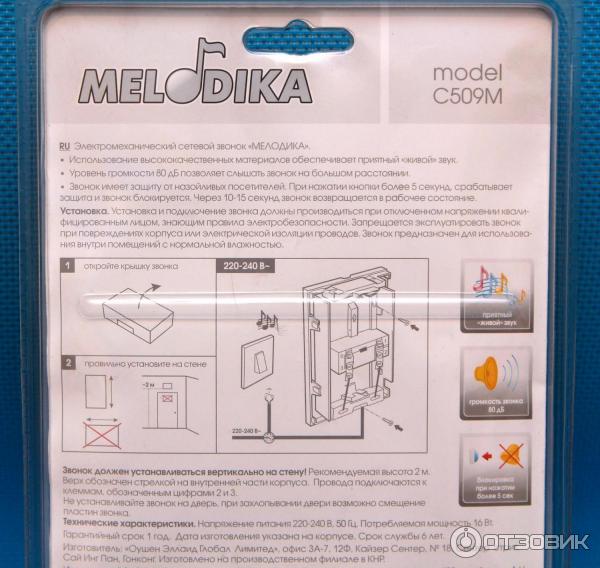

Вот тут вся инструкция.
Самое главное в строчке про защиту от назойливых посетителей:
"при удержании кнопки нажатой более 5 сек, звонок блокируется и вернётся в рабочее состояние лишь через 10-15 секунд." - этого нет ни в одном другом звонке гонге, а это очень нужно!

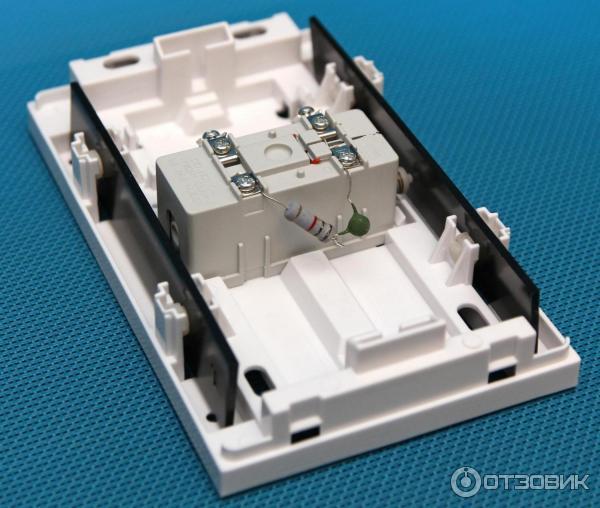

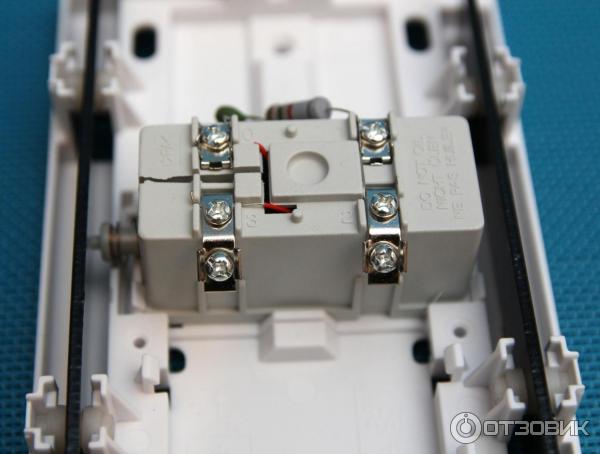

Снимаем крышку и разглядываем потроха:

Звонок состоит из 3-х деталей:
Пластиковый корпус, катушка электромагнита в пластике с подвешенным на пружинке стержнем внутри, и 2-х стальных пластин разной длины, подвешенных на силиконовых вставках в корпусе.

При нажатии на кнопку, катушка электромагнита закорачивается на 220В и стерженёк втягивается внутрь и ударяется по пластине слева(она чуть короче), затем отскакивает от неё и ударяется в противоположную пластину справа (она чуть длиннее). Т. е. если кнопку быстро нажать и сразу отпустить, то будет двойной удар двумя тонами типа динь-дон, как его обычно называют.

И вот тут обычно возникает проблема этих звоноков - если кнопку нажать и держать, как у нас любят обычно делать, то катушка втянет сердечник, ударит им в одну пластину и будет создавать простое короткое замыкание в сети, что быстро привело бы к перегреву и прогоранию тонкой медной проволоки катушки и выходу из строя всего звонка, или даже возгоранию звонка вместе с квартирой, что особенно не приятно, если дома ни кого нет, а уже всё сгорело...

В большинстве звонков эту проблему короткого замыкания ни как не решают, надеясь, что ни кто не будет держать кнопку нажатой до возгорания квартиры, но в этом звонке хитрые китайцы сделали простую, дешёвую и надёжную защиту от пожара и перегорания звонка, которую они красиво назвали "защитой от назойливых посетителей".

Суть защиты в следующем:

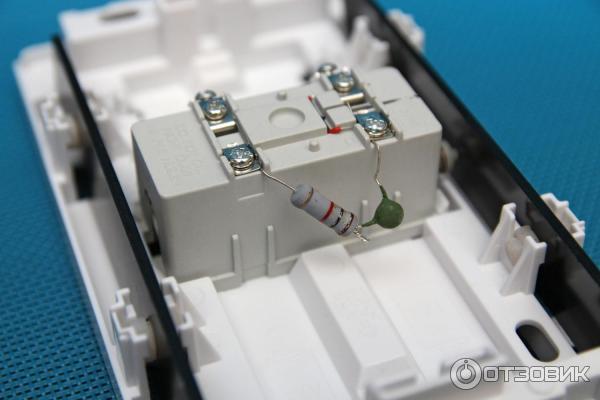

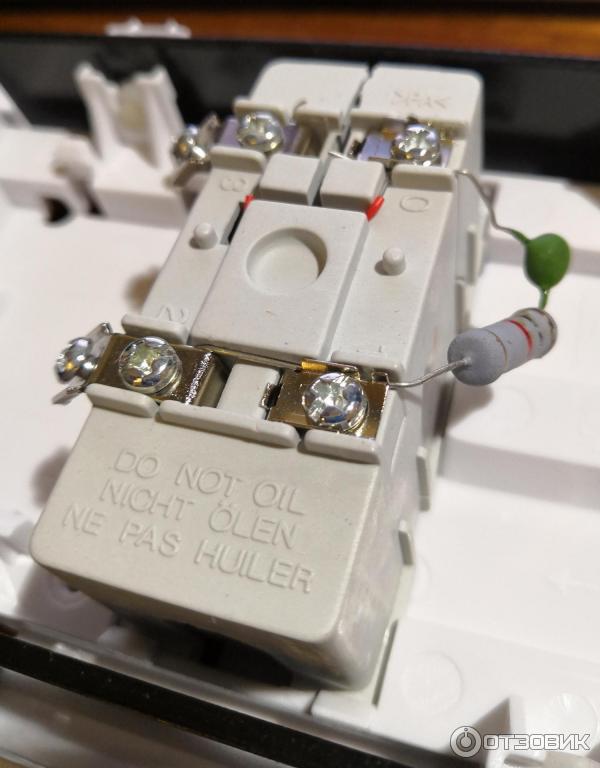

Как видно по фотке сверху, в цепь катушки впаяли резистор на 1 кОм (судя по цветным кольцам маркировки) чтоб катушка включалась не совсем коротким замыканием и последовательно с ним зелёный 8мм NTC термистор на 2А, суть работы которого в том, что когда он холодный, то в нём сопротивление 10 Ом, но если он при работе нагреется более 100 гр, то его сопротивление увеличивается в сотни раз и при температуре в 150гр, он практически становится диэлектриком и просто выключит катушку своим огромным сопротивлением и ток не идёт, катушка не сгорит и квартира тоже.

Далее секунд 15 ему надо остывать, и когда остынет, то снова в нём всего 10 Ом и ток может идти и катушка снова втягивает сердечник и звонок звенит.
Как следует из технологии защиты, ясно, что при долгом нажатии на кнопку (более 5 сек) этот резистор и термистор нагреются до 150 градусов, и из этого вытекает неожиданный сюрприз покупателям этого звонка при долгом нажатии кнопки:

- Из корпуса звонка идёт дым и воняет жжёной пластмассой!!!

Все негативные отзывы об этом звонке как раз именно об этом. Люди жмут на кнопку, видят дым и жуткую вонь из корпуса и несут его обратно в магазин, как не исправный, от греха подальше, чтобы не сжечь квартиру.

А вот и зря!
Как раз именно таким звонком квартиру не сожгёшь, в отличии от тех звонков, которые не воняют и не дымят, (а сразу взрываются синим пламенем), по тому что воняет и дымит при первом включении сам резистор и обгорающая краска на нём и чуток плавится корпус катушки, к которому прижаты обе этих радиодетали! :)
Вопрос китайцам-изготовителям: - зачем прижимать к пластику горяченные детали?

Так вот, я просто взял и слегка отогнул обе детали от соприкосновения с пластиком корпуса под небольшим углом и пробно включил звонок при открытой крышке корпуса. Само собой, при зажатой кнопке, вначале задымился резистор и термистор и слегка обгорев краской и маслом, дымить перестали... При дальнейшем включении, дыма уже не было и ни чем не воняло, как бы долго не жали на кнопку, и само собой, защита от дурака работает отлично - после 5 сек нажатия кнопки, звонок не звенит ещё секунд 15, как бы усердно не нажимали бы на кнопку, назойливые посетители.

Это вид снизу и иммено так его надо вешать на стену - резистором кверху, а клеммами вниз. Вот к этим клеммам отвёрткой прикручиваем два провода на 220В. Фаза и ноль значения не имеют, прикручиваейте как угодно.

Вот так он выглядит сзади.

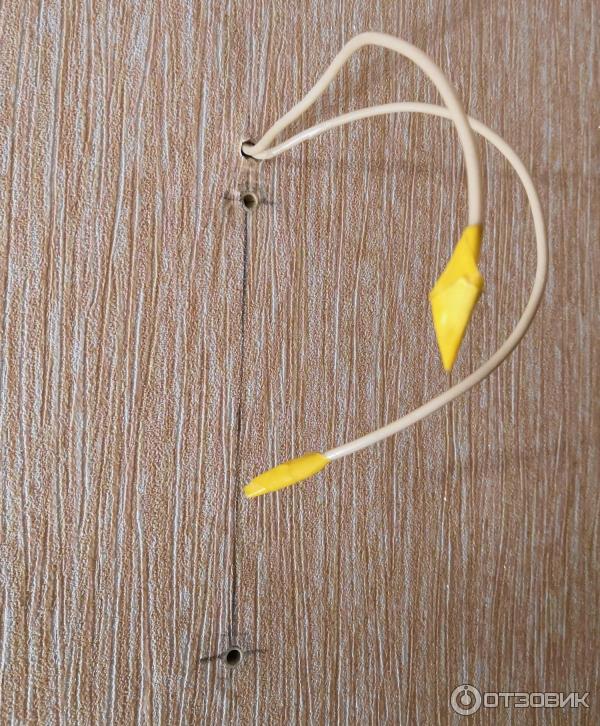

Замерив расстояние между дырками под шурупы, я сделал разметку на стене.

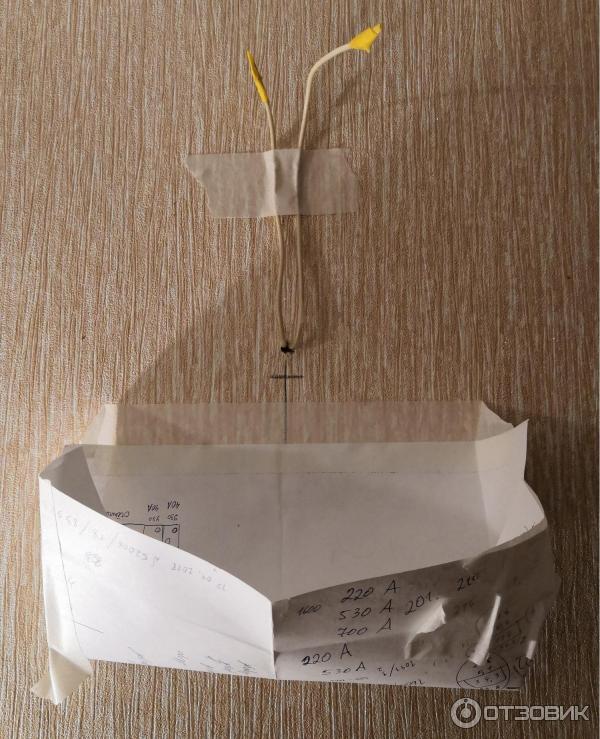

Чтобы пыль при сверлении перфоратором не разлеталась с высоты небес по всему коридору, я прикрепил малярным скотчем вот такой лоток для сбора пыли под дыркой.
Просверлив верхнюю дырку, я переклеил лоток под нижнюю дырку.
Ни пылинки не разлетелось по комнате.

Прикрученный в родное положение.
Видно, что резистор слегка обгоревший и не прислоняется к корпусу катушки. Изначально он был прижат к корпусу и это вызывало плавление и дым от горящей пластмассы.

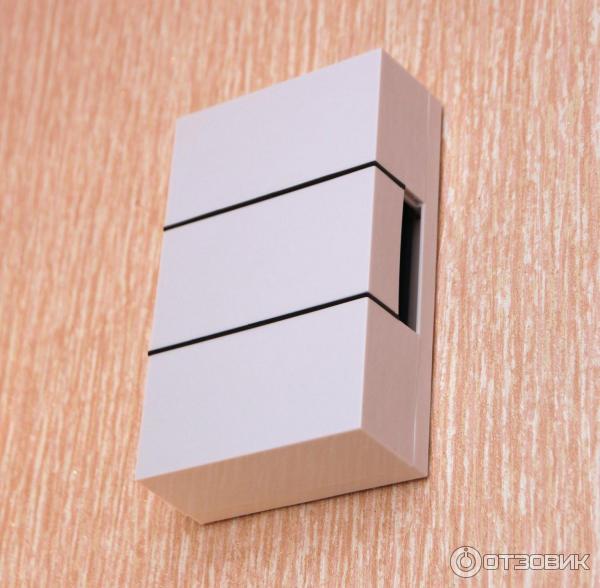

Под потолком с крышкой выглядит вполне современно и впишется в любой интерьер.

Выводы о звонке.

Пожалуй, это лучший по цене/качеству из электромеханических звонков гонгов, типа "динь-дон", да ещё и единственный с защитой от перегорания и пожара при долгом нажатии кнопки.
Прилагаю в отзыву видео со звуком этого звонка.

Из моих наблюдений в разных магазинах, могу сказать, что почти в точности также громко и красиво звучат лишь три звонка:

Zamel Форте - 1000р
ЭРА D157 (с кнопкой) - 1000р
Мелодика-С509М - 800р

Все они примерно одинакового размера и почти одинаково звучат, но только Мелодика имеет защиту от "назойливых посетителей" и только он при долгом нажатии, дымит синим дымом и воняет горелой пластмассой...

Рекомендую к покупке именно его, не забыв при этом отогнуть резистор от соприкосновения с корпусом, чтоб не дымил... :))
