Минское ПО "Горизонт" в 1970-е - 1980-е годы выпускало портативные радиоприёмники под тороговой маркой "Океан", которые по праву были одними из лучших в подобной ценовой и весовой категории во времена СССР. Радиоприёмники "Океан" имели солидную электрическую схему, достаточно мощный УНЧ с регулировкой тембра по низким и высоким звуковым частотам. Звуковой сигнал с УНЧ подавался на мощную и качественную динамическую головку громкоговорителя типа 1ГД-40, или на её более позднюю модификацию 2ГД-40, которая в объёме немаленьких корпусов таких приёмников звучала просто отлично. Кроме этого, наряду с отсеком для круглых 1,5V батареек питания, в такие приёмники встраивался сетевой трансформаторный блок питания. Радиоприёмники "Океан" в итоге имели относительно крупные габариты, массу более 2 кг, отличное звучание и универсальное питание. Самые первые модели начала 1970-х полностью выполнялись на германиевых транзисторах, более современные - уже на кремниевых транзисторах и микросхемах.

От широко известных в то время популярных радиоприёмников типа ВЭФ-202 и подобных радиоприёмники "Океан" отличала большая выходная мощность, более качественное звучание, и, самое главное, наличие диапазона УКВ с его полноценным звуком с частотным диапазоном 40-15000 герц. Также у приёмников "Океан" были ДВ, СВ, и растянутые поддиапазоны КВ радиоволн. При этом по старой советской традиции в таких приёмниках, как и в других советских с КВ диапазонами, не было диапазонов радиоволн ниже КВ 25 метров, в частности 19 метрового, 13 и 11 метрового диапазонов. Это делалось для того, чтобы советский человек не мог принимать голоса западных русскоязычных станций типа "Голос Америки" в этих КВ диапазонах. А вот в диапазонах КВ радиоволн 52 - 25 метров, которые были в советских радиоприёмниках, работали глушилки, которые вполне успешно глушили западные радиостанции, вещающие на русском языке. Немало таких радиостанций-глушилок в те времена располагалось на территории Калинградской области, а также на территории всем известным трёх Прибалтийских республик. Что интересно, в экспортных вариантах советских радиоприёмников поддиапазоны КВ 19м, 13 и 11м были, но те приёмники на внутреннем рынке СССР не продавались, а шли на экспорт.

В ноябре 1988 года на последней странице обложки популярного в те годы журнала "Радио" появилась небольшая цветная фотография и краткая техническая информация о новинке предприятия "Гродненский завод "Электроприбор", входящего в минское ПО "Горизонт". Это был портативный радиоприёмник "Океан РП-222". Данный приёмник имел возможность работы в ДВ, 2 СВ, 4 КВ и УКВ диапазонах радиоволн. В нём использована электронная настройка на радиостанции, электронное переключение диапазонов, имеются 4 фискированные настройки на УКВ радиостанции. Питание допускается как от комплекта из шести 1,5V батареек типа А343 (R14, LR14) на 9 вольт, так и от внешнего источника питания напряжением 12 вольт. Кроме этого, устройство имеет встроенный стабилизированный трансформаторный блок питания. Вес приёмника составляет 2,4 килограмма.

Данную модель белорусы выпускали до начала 1990-х годов. Наш экземпляр радиоприёмника Океан РП-222 был приобретён в 1990 году, и в то время он стоил 135 советских рублей. Для уровня 1990 года этот девайс имел продвинутую конструкцию, сложную и вполне надёжную электрическую схему, а также отличные технические параметры и сочное звучание. Управление переключениями диапазонов осуществляется кнопками без фиксации, при этом срабатывание каждой кнопки индицируется соответствующим светодиодом.

Декоративная передняя решётка устройства выполнена из алюминия:

Радиоприёмник в работе:

Псевдосенсорные кнопки управления, а также регуляторы громкости и тембра крупным планом:

Настройка на станции электронная, она осуществляется варикапами, но сам привод настройки снабжён механическим верньером.
Сбоку корпуса расположились основная ручка настройки, гнездо DIN-5 аудиовыхода для подключения магнитофона на запись, гнездо для подключения советского наушника типа ТМ-2. Также имеются гнёзда для подключения внешней антенны и заземления для дальнего радиоприёма:

Сверху корпуса имеется ручка для переноски, выдвижная телескопическая антенна, а также пара дополнительных кнопок АПЧ и БШН с фиксацией:

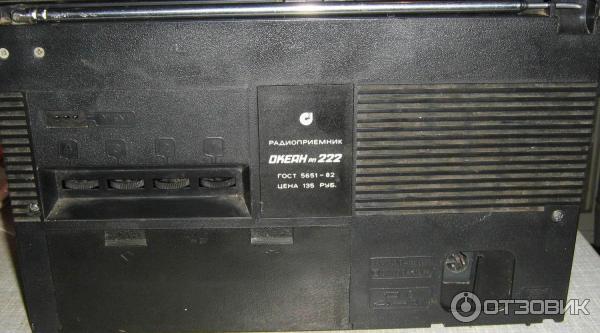

На задней стенке имеется 4 регулятора фиксированной настройки на УКВ радиостанции, а также колодка для подключения сетевого кабеля:

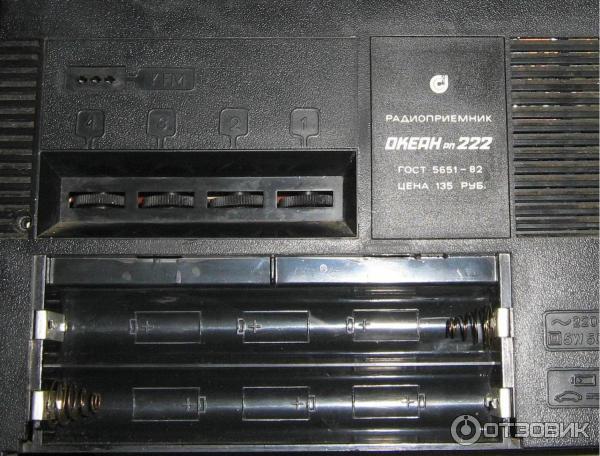

Батарейный отсек:

Далее разбираем приёмник, и смотрим, как он устроен внутри.
Главная печатная плата со стороны радиодеталей. Электролитические конденсаторы пока ещё стоят советские с завода. Динамическая головка - отлично для своего класса звучащая 3ГДШ-2 (2ГД-40А):

Вид печатной платы со стороны печатного монтажа. Светодиоды на плате не припаяны, а расположены в держателях. Вследствие чего их несложно заменить на более яркие современные LED нужных цветов свечения:

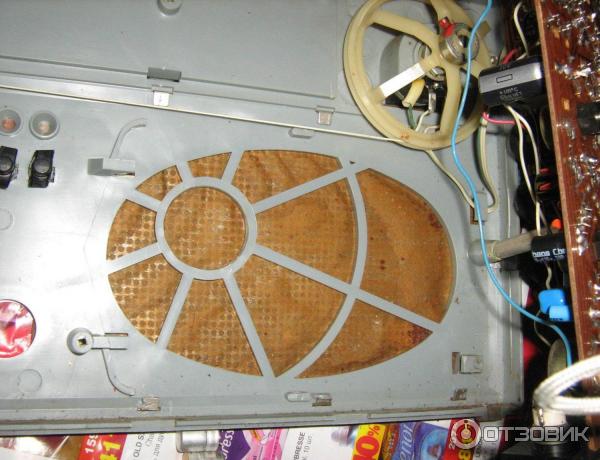

Толкатели кнопок управления, верньер настройки, а также решётка динамика изнутри:

Вид на переменные резисторы настроек изнутри. Регулятор громкости заменён на резистор типа СП3-30а, аналог переменному резистору типа СП3-12а, на сайте о нём имеется отзыв. Все советские электролитические конденсаторы заменены на современные недорогие импортные с целью реставрации устройства:

В схеме устройства использована масса намоточных контуров, обеспечивающих приёмнику хорошую чувствительность и избирательность в АМ диапазонах. Магнитная антенна для ДВ и СВ диапазонов АМ тракта крупная, и имеет отличную намотку:

Можно сравнить виды на эту навороченную схему приёмника "Океан РП-222" с видами на простенькую схему новодельного отечественного УКВ/FM радиоприемника Россия РП-216, или более навороченного китайского всеволнового радиоприемника Elenberg WR-2060. И после этого убедиться в том, насколько всё сейчас деградировало в радиоприёмникостроении.

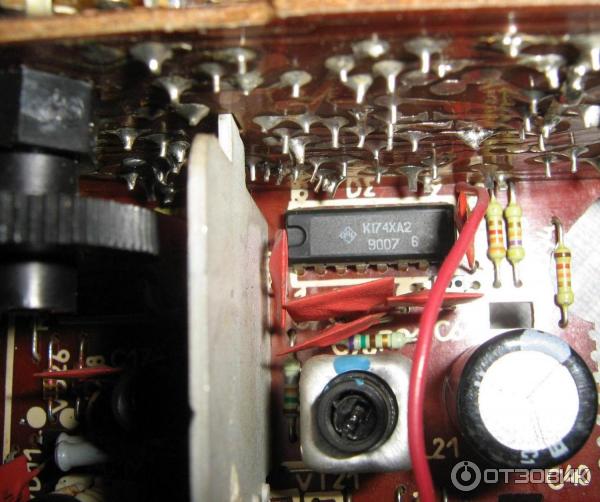

В электрической принципиальной схеме Океан РП-222 также используется несколько различных микросхем:

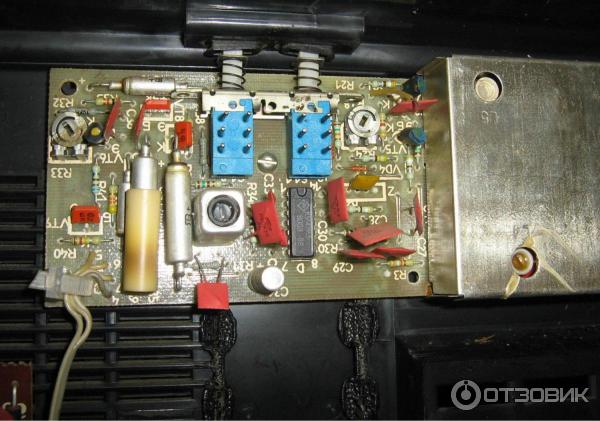

Печатная плата блока УКВ ЧМ тракта на нижней фотографии. Сам УКВ приёмный блок расположился справа под алюминиевым экраном. На печатной плате блока имеются дополнительные кнопки АПЧ и БШН для УКВ, и схема УПЧ и детектора на микросхеме типа К174УР3. Фотография сделана ещё до замены электролитических конденсаторов на новые:

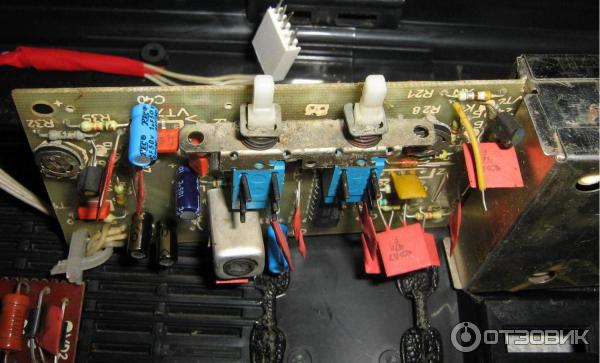

Эта же самая плата, но уже после замены электролитических конденсаторов на свежие. Для размещения конденсаторов в цилиндрических корпусах на плате с завода предусмотрены дополнительные отверстия, поэтому они удобно впаиваются вместо старых конденсаторов типа К50-12 (К50-20) с горизонтальным расположением выводов:

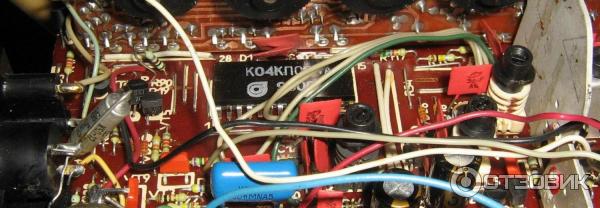

Микросхема-коммутатор кнопочных переключателей и светодиодов индикации:

УНЧ устройства выполнен на транзисторах, а в его выходных каскадах использованы достаточно мощные транзисторы типа КТ815А, установленные на радиаторах:

Трансформатор блока питания достаточно солидный:

В настоящее время после реставрации данный радиоприёмник работает как новый. Он качественно принимает радиостанции во всех имеющихся диапазонах, и радует чистым и сочным звучанием.
