Беда отзовика - куча непрофессиональных отзывов, написанных только с одной целью - получить кучу взаимолайков, попасть в топ и получать деньги. Зачастую это приводит к прискорбным ситуациям, когда люди пишут отзывы о изделиях, принцип работы которых они не понимают. Разумеется, не страшно если домохозяйка неправильно опишет вкус бычков в томате, но когда диванные эксперты врываются в электрику, это уже чревато человеческими жизнями. По этому мой отзыв будет не "какое хорошее устройство, всем рекомендую", просто потому, что оно было в щитке, я попробую детально разобрать устройство УЗИП, классы их защиты и принципы установки.

Сегодня мы разберем УЗИП (устройства защиты от импульсных пренапряжений) - ОПС1 от известной российской фирмы IEK (Интерэлектрокомплект). Понятное дело made in China.

Итак, разберемся в принципе работы УЗИП. Внутри находится варистор - полупроводниковый резистор, сопротивление которого нелинейно зависит от приложенного напряжения. Проще говоря его сопротивление изменяется с миллиардов Ом до десятков Ом при увеличении напряжения выше пороговой величины. Это свойство и дает возможность использовать его в устройствах защиты от импульсных перенапряжений, соединяя фазовые и нулевые провода в разрыв с заземлением. При работе в обычном режиме высокое сопротивление не дает току с напряжением 220 Вольт пройти через варистор, точнее величина этого тока пренебрежительно мала. В аварийной же ситуации (при высоком напряжении, например при ударе молнии или мощном скачке) варистор открывается (понижает свое сопротивление) и пропускает ток через себя, тем самым уводя его на заземление, минуя ваши электроприборы.

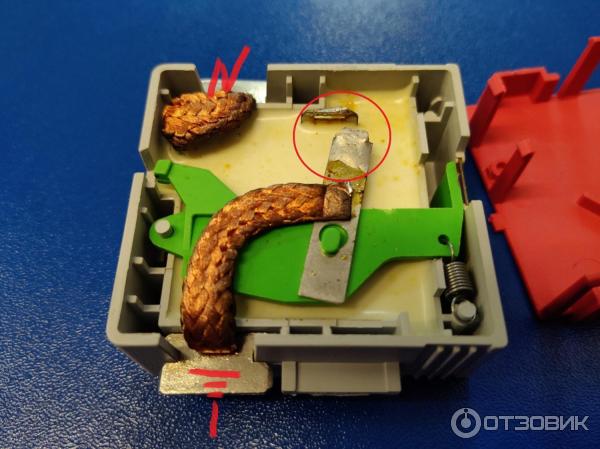

На фото я разобрал УЗИП после срабатывания в аварийном режиме, причем был превышен максимальный ток разряда (удар молнии) и, как видите, варистор (обозначен кружочком) хоть и спас потребителей, но сам вышел из строя, индикатор работы показывает красный цвет.

Кстати, это старый вариант ОПС1 от ИЭК, как видим раньше варисторы были сменные, что существенно увеличивало и так немалую стоимость изделия. Сейчас они выпускаются в новом дизайне без возможности смены модуля варистора, что позволило снизить цену примерно на 30%. Также они имеют более сниженный показатель остаточного напряжения (что это такое рассмотрим дальше), возникающего при импульсном перенапряжении, на 15% увеличена рассеиваемая мощность, улучшена пожаробезопасность.

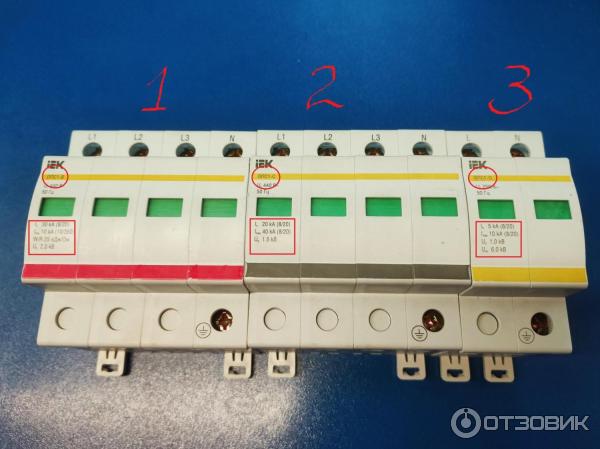

Теперь давайте обратимся к классам УЗИП. Как заметил пытливый читатель на первой картинке мы видим различные ОПС1 не только по количеству полюсов, тут все понятно, но и по классам защиты.

Есть три класса защиты 1,2 и 3, у IEK это соответствует маркировке B, С и D соответственно. Каждый класс обеспечивает свою степень защиты от импульсных перенапряжений, полная защита обеспечивается при использовании комплексной защиты всеми типами. И дело тут в остаточном напряжении.
Попробую на пальцах объяснить предназначение каждого типа.

Тип 1 (B) может пропустить всю энергию удара молнии, не разрушившись (правда наш экземпляр все-же вышел из строя). Однако, за изделием этого типа сохраняется все еще большой скачек напряжения, который отрабатывают УЗИП уже следующих классов. Как правило ОПС 1типа устанавливают на вводе в здание во вводно-распределительном устройстве или главном распределительном щите. Также имеет смысл их поставить жителям частных домов с не изолированной магистральной линией стоящих на пригорке или тем потребителям, которые находятся далеко от КТП( комплектной трансформаторной подстанции) которая уже имеет встроенную молниезащиту.

Ограничители 2 класса (С) – используются для защиты потребителей от остатков атмосферных и коммутационных перенапряжений, которые проходят через ограничители класса 1 (В). Устанавливают в распределительных щитках. Тут важно понимать, что от молнии такое устройство спасет едва ли, а вот от классической истории со спутанными голыми проводами или обычными скачками напряжения - легко.

По аналогии ограничители 3 класса (D) – используются для защиты потребителей от остатков перенапряжений которые проходят через ограничители классов B и C.

Хороший пример тут - представить себе три сита. Первое фильтрует булыжники, второе щебенку, третье - песчинки. Если вы попробуете отфильтровать булыжники ситом для песчинок оно сломается, и наоборот, сито для булыжников пропустит всю щебенку. По этому очень важно использовать разрядники комплексно, в особенности, если хотите не только сберечь дорогостоящую технику, но и сами УЗИПы. Отдельно стоит упомянуть, что лучше всего они работают, если находятся на расстоянии около 10 метров друг от друга, таким образом разрядники успевают открыться последовательно и соблюдается принцип селективности.

Если говорить о ценовой политике - тут все предсказуемо, безопасность в таком специфическом деле, безусловно, требует средств. Однополюсные разрядники класса D стоят от 1200 рублей, четырехполюсные класса B от 8000 рублей. Думаете это дорого? Тогда добро пожаловать в мир европейских производителей, например четырех полюсный УЗИП ABB первого класса обойдется вам в 87.0000 рублей, и это не предел...

Резюмируя, есть поговорка, что молния не ударяет в одно место два раза, но поверьте, хватит и одного! Я видел людей, у которых перегорали все электроприборы дома, начиная с телефонов, стоящих на зарядке до магнитных замков на дверях, разумеется они чувствовали себя прескверно, и кляли судьбу. Однако, этой ситуации можно было легко избежать, озаботившись простой системой УЗИП. Как говорится - скупой платит дважды, и если вы находитесь в зоне риска, рекомендую обратить внимание на эти устройства.

Всех тонкостей тут не описать, уже и так получилось много букв. Так что если будут вопросы, пишите в комментариях, отвечу.
