После многих лет жизни без вытяжки, понял, что она на кухне должна быть. После долгого выбирания вытяжки из 600 моделей в продаже, выбрал оптимальный для себя вариант по параметрам цена-качество-мощность-шумность-дизайн. Разобрался со всеми способами подключения вытяжки к естественной вентиляции и выбрав самый лучший способ, с полным сохранением вентиляции, самостоятельно повесил вытяжку поверх газовых труб и грамотно соединил с модернизированным и улучшенным по аэродинамическим свойствам, отверстием кухонной естественной вентиляции. А о жизненной необходимости естественной и принудительной вентиляции я отчётливо начал понимать, вскоре после того, как купил детектор углекислого газа Даджет MT8057s

Начну свой обзор сразу с конца, т. е. с конечного результата установки вытяжки, а уж после подробно изложу и покажу на фото и видео, что из себя представляет сама вытяжка и как её правильно подключить к вентиляционному отверстию в стене, полностью сохранив естественную вентиляцию, которая обязательно должна быть на кухне.

Кому лень читать, можете сразу смотреть видео, там всё подробно изложено, и ещё на двух других видео я подробно объясняю как повесить вытяжку на трубы и как самым правильным способом подключить её к вентиляции.

Кухонная вытяжка ELIKOR Вента 60П-650-К3Г

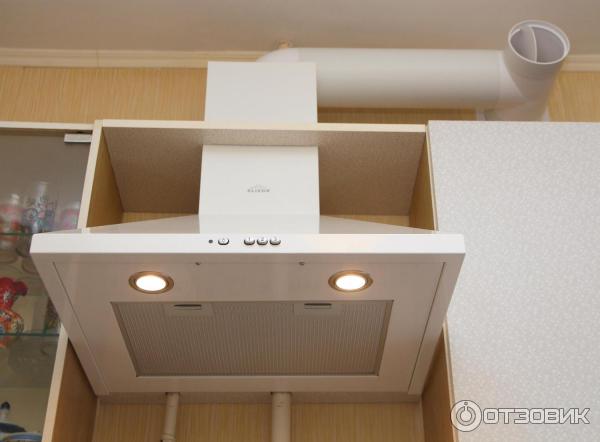

Так выглядит вся конструкция с высоты среднего роста.

Так выглядит вытяжка сидя на стуле за кухонным столом.

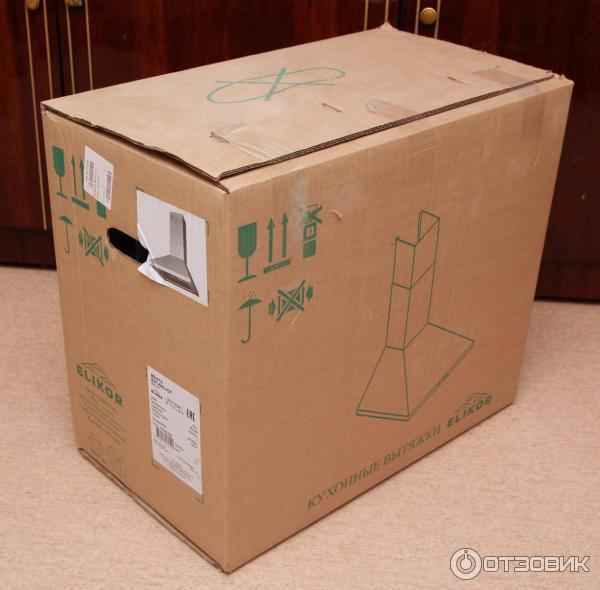

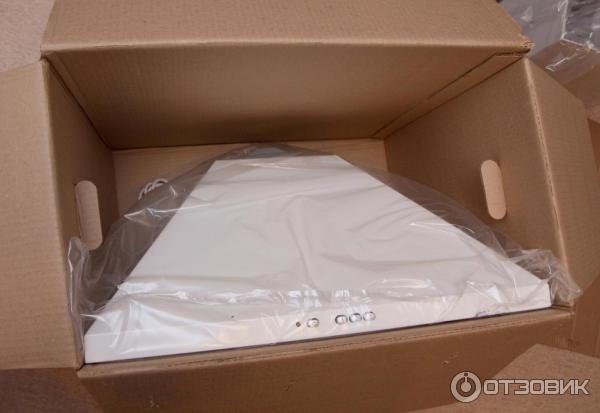

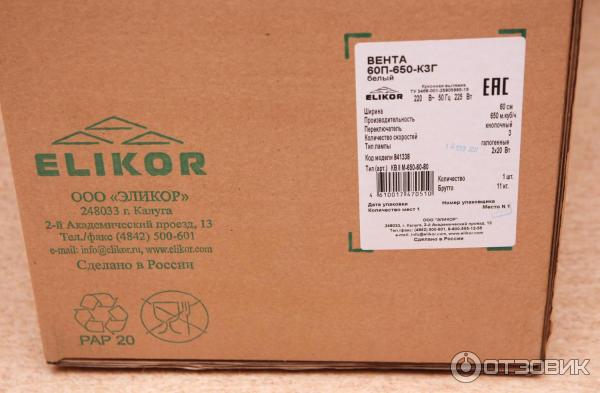

А вот так она выглядела в коробке, которую я вручную привёз из магазина.
Ни где нет размеров коробки, так что я их дам:
350 * 560 * 620 мм

ELIKOR - крупнейшая Российская компания по производству вытяжек. Уже лет 20 делают хорошие вытяжки с итальянскими турбинами.

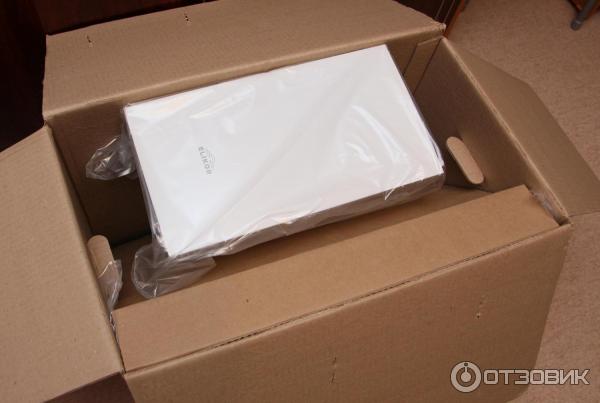

Вот так она запакована с двумя кожухами в коробке.

Вынул кожухи и защитную картонку.

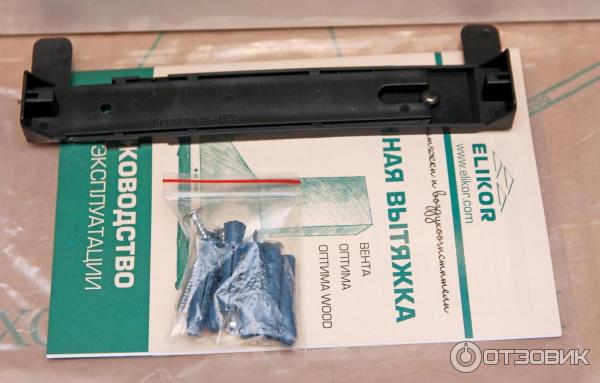

Ещё в комплекте планка для крепления кожуха к стене, набор добротных дюбелей и шурупов с плоской шляпкой и инструкция, которую вы можете скачать на сайте производителя и я её не буду здесь выкладывать.

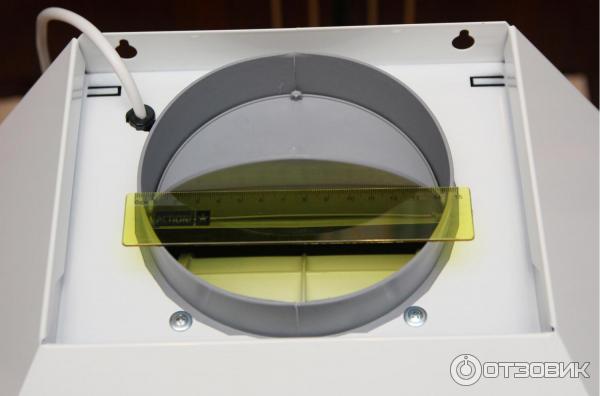

Вид сверху- патрубок турбины диаметром 150 мм - для вытяжек, производительностью 650 м3/ч и более.
На вытяжках менее 500 м3/ч - диаметр 120 мм. Без особой нужды не стоит этот диаметр сужать - от сужения канала увеличится скорость воздушного потока внутри и от этого сильно увеличивается аэродинамический шум проходящего воздуха и общая шумность работы заметно возрастает. На фото видно, что мотор прикручен 4-мя шурупами только к верхней части вытяжки, и он ни где не касается ни каких других частей этого металлического короба, и по этому вибрация минимальна.

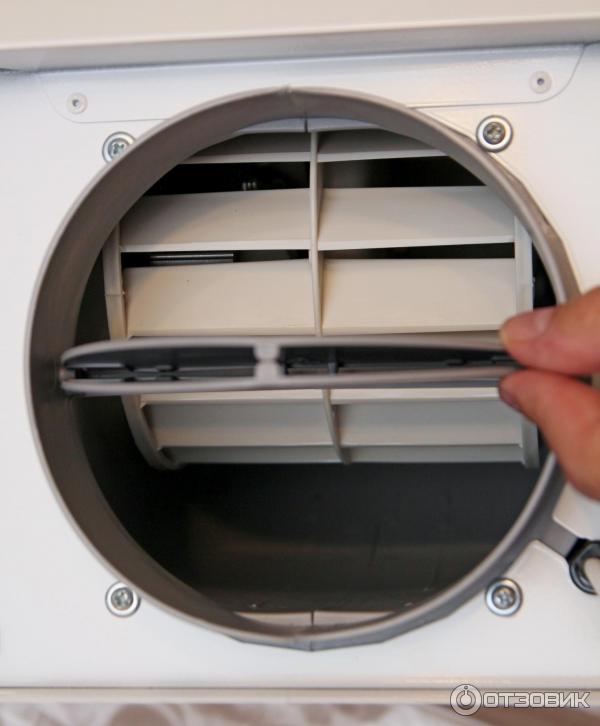

Я держу открытым две створки обратного клапана, которые мне пришлось снять, в связи с тем, что переходник со 160 - 125 мешает полному открытию одной из створок клапана.

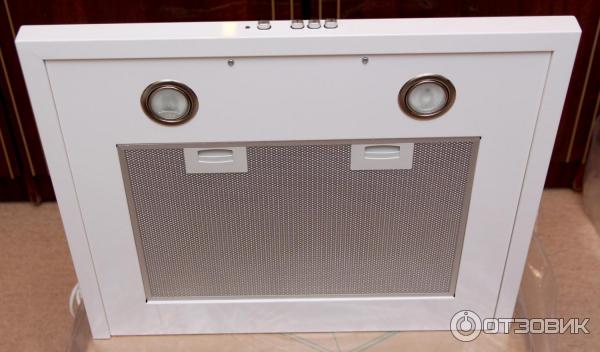

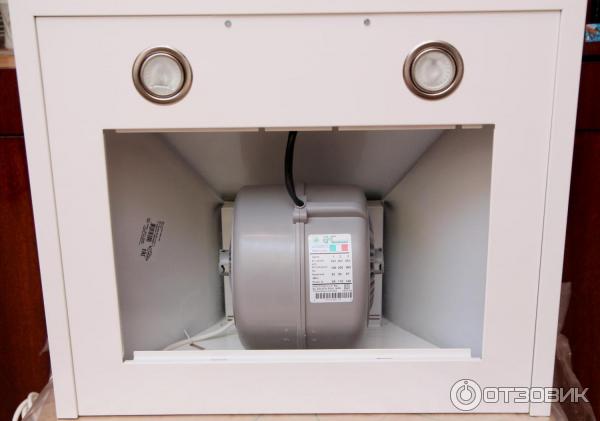

Снимем жировой алюминиевый фильтр и заглянем внутрь.

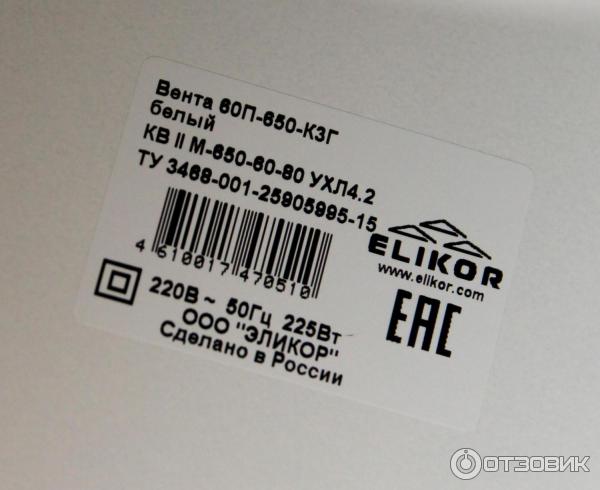

Наклейка с основными параметрами. Особенно удивила максимальная мощность в 225 Вт, когда инструментальные замеры выдали всего 157 Вт.

Грандиозная итальянская турбина, занимающая всё пространство по высоте.
Пластик очень качественный.

Вот все параметры мотора, если их замерять без верхней надстройки из воздуховодов и канала вентиляции, создающие большое сопротивление.
Реальная производительность будет меньше на 10-30 % в зависимости от длины и диаметра воздуховодов и длины и качества каналов вентиляции.
Параметры потребляемой мощности завышены на 12-15 % от тех, что будут мной замерены спец прибором.
Порадовал то, что на первой тихой скорости вытяжка уже прокачивает 300 м3/ч, а столько качают обычно более дешёвые вытяжки на последней скорости, которую невозможно долго терпеть из-за шума.

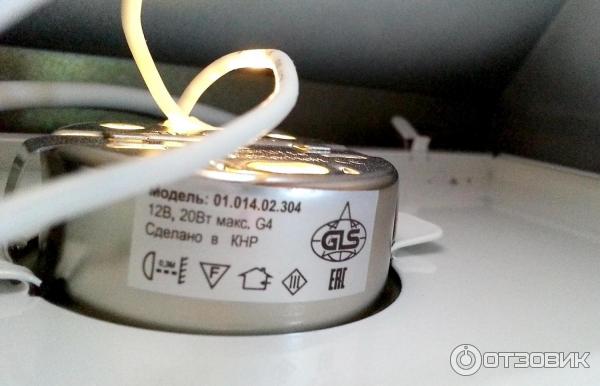

Заглянем ещё глубже и увидим галогенные споты до 20 Вт - китайские, однако...

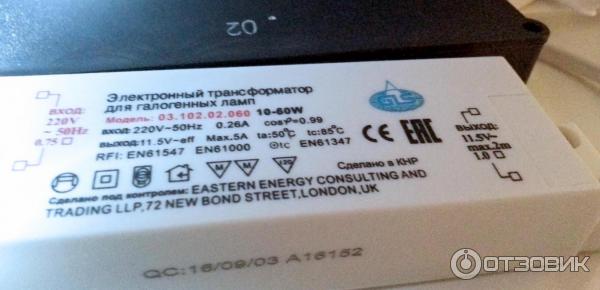

Две ломпочки по 20 Вт питаются от этого стандартного китайского трансформатора 10-60 Вт для галогенных ламп на 12 Вольт.

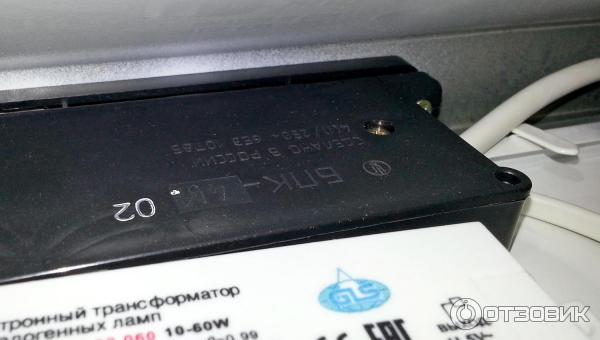

Чуть глубже блок кнопок и он российского производства!
У нас в стране, оказывается, умеют делать кнопки, чтобы включать ими импортную технику! :-)

А теперь замеры потребляемой мощности во всех режимах:

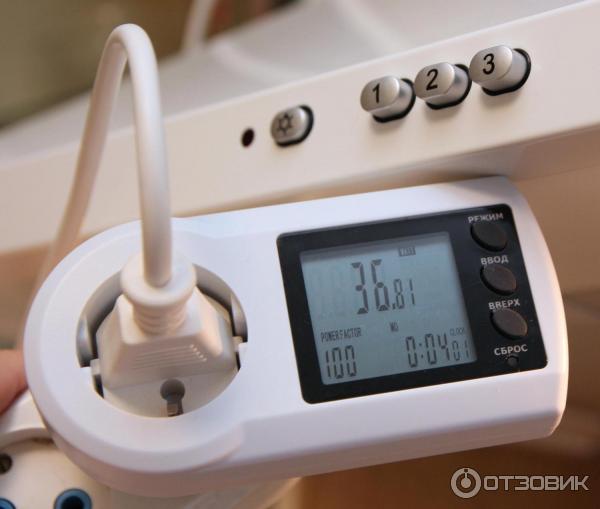

1 - Только лампы освещения, 2 по 20 Вт - в реальности 37 Вт
(вот на этой фотке лучше всего виден главный и единственный недостаток этой вытяжки - не совсем белая краска - мелочь, а не приятно. Видно, что даже китайский прибор заметно белее вытяжки! Холодильник и газовая плита тоже белее вытяжки)

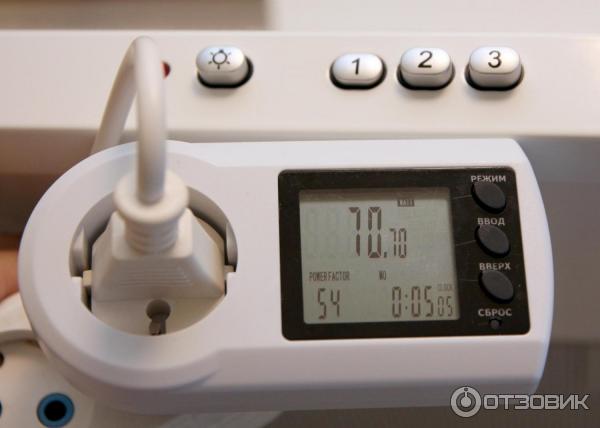

2 - Первая скорость работы турбины, без света, написано на моторе 80 Вт - по факту 70 Вт

3 - Вторая скорость турбины, написано 110 Вт - реальность 89 Вт

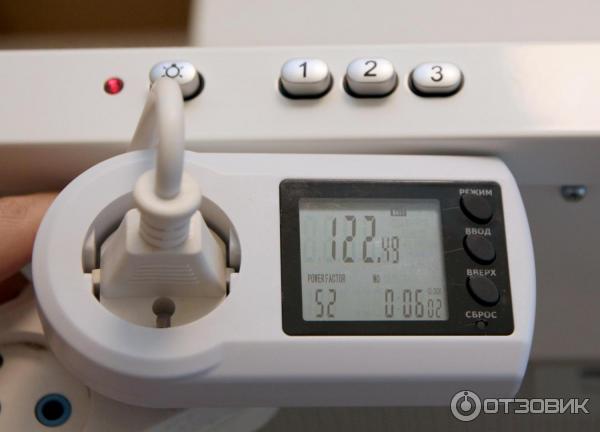

4 - Третья скорость турбины, написано 140 Вт - по факту 122 Вт

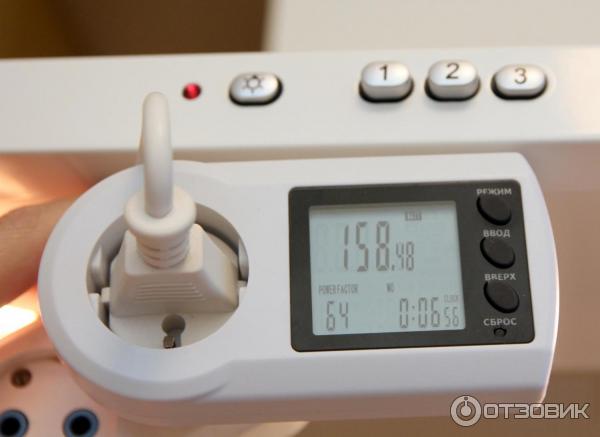

5 - Общее энергопотребление лампочек и максимальной скорости мотора, написано 225 Вт - по факту - 158 Вт.
Получилось, что максимальное энергопотребление на 67 Вт меньше заявленного, что конечно, не хорошо, с точки зрения грамотности самого производителя, который не в курсе дела, сколько у них жрёт вытяжка, но для потребителей эта цифра лучше чем заявленная... Так что простим неосведомлённость производителя, и порадуемся тому, что прожорливость вытяжки оказалась намного меньше заявленной.

Теперь о том, как я её вешал и подключал в вентиляции самым правильным способом:

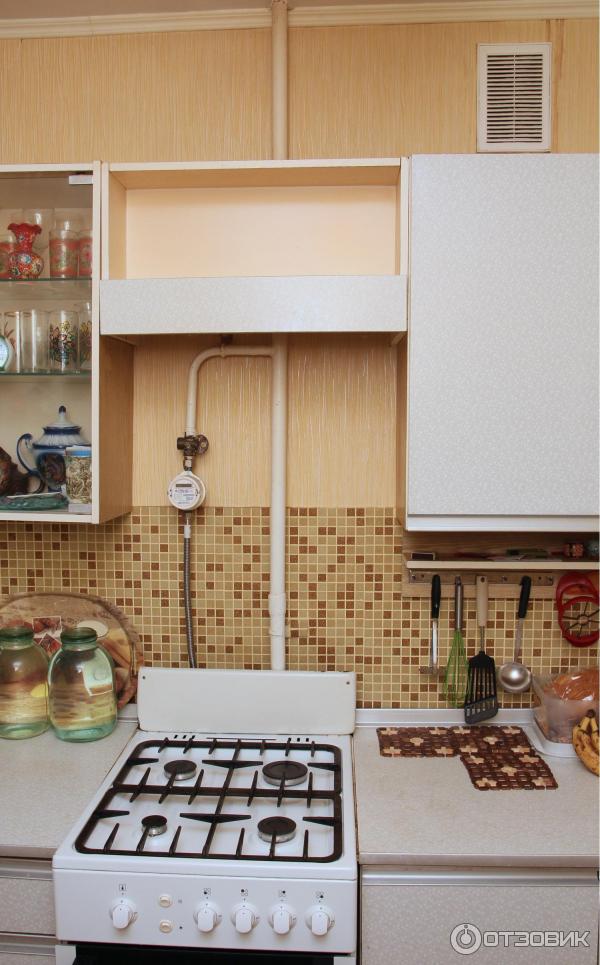

Изначально было так:

Для навески на трубы я сделал в стене 4 отверстия:

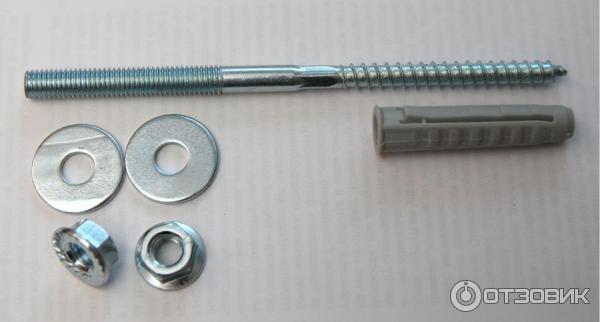

Вверху 2 основные буром 10 мм и взял 2 сантехнических анкера диаметром 8 мм и длиной 140 мм, и закрутил их в дюбель 50*10, с помощью шуруповерта и насадки звёздочки 6 конечной. (В анкерах на торце именно такой шлиц под биты для шуруповёрта). Надел бруски деревянные на анкера и закрепил шайбой и гайкой.

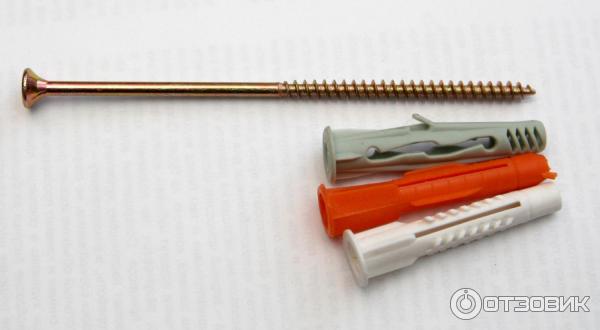

Внизу в два дополнительных отверстия завинтил шурупы из комплекта и ими прикрутил к брускам, которые предварительно насквозь прикрутил к стене шурупами 5*120 мм и в дюбеля 8*50 мм.

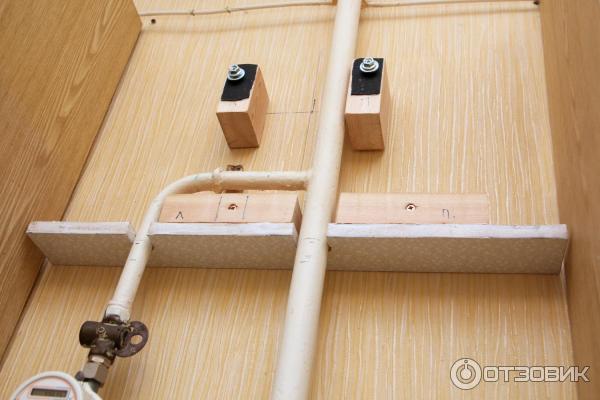

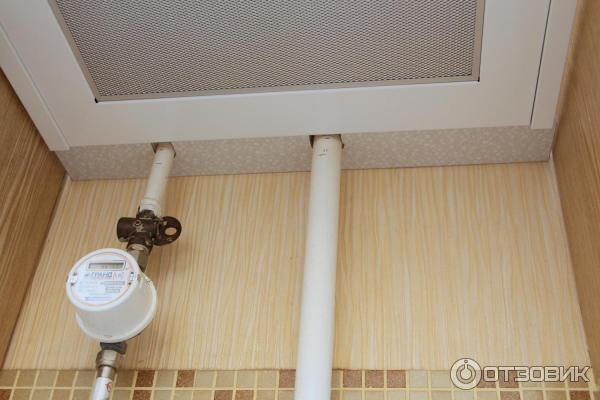

Получилось вот так, с чёрными прокладками для выравнивания плоскости навески.
Внизу прикрутил шурупами к брускам кусок старой дверки для закрывания нижней дырки между вытяжкой и стеной шириной в 75 мм.

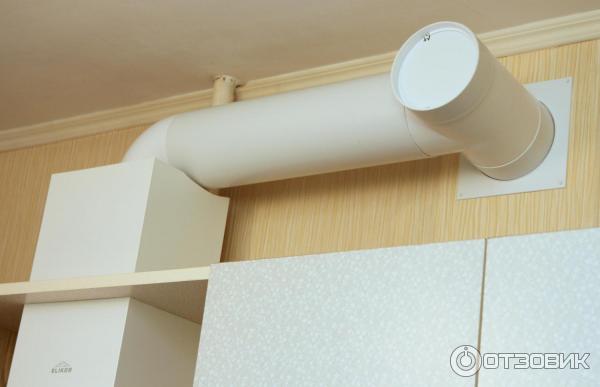

Подключение к отверстию естественной вентиляции произвёл пластиковым воздуховодом 125 мм.

С патрубка вытяжки снял обратный клапан в виде двух половинок круга и обклеил по периметру весь патрубок двойной лентой оконного утеплителя D-образного, для того что бы компенсировать разницу в диаметрах самого патрубка 150 мм и надетого на него переходника 160 мм - 125 мм и чтобы переходник не болтался на патрубке.

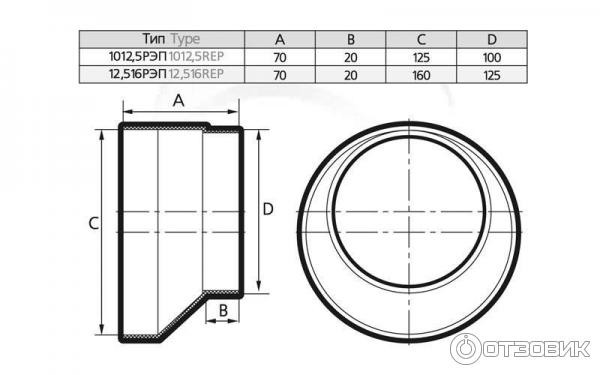

Переходник называется - Редуктор эксцентриковый 12,516РЭП

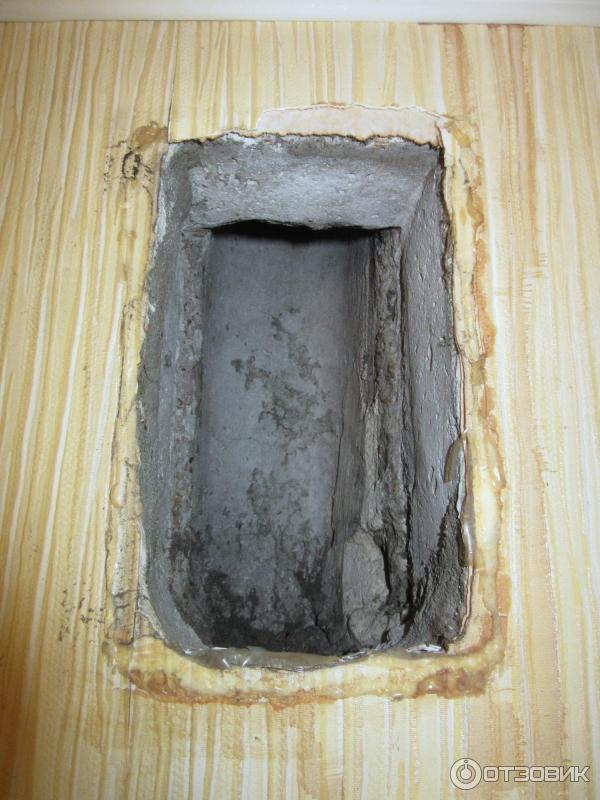

Дыра в стене была такой 110* 230 мм и мне пришлось её сначала прочистить от всего того, что там налипло на стенках на метр вверх, а затем с помощью 5 кг гипса сделал это отверстие ровно по размеру трубы.

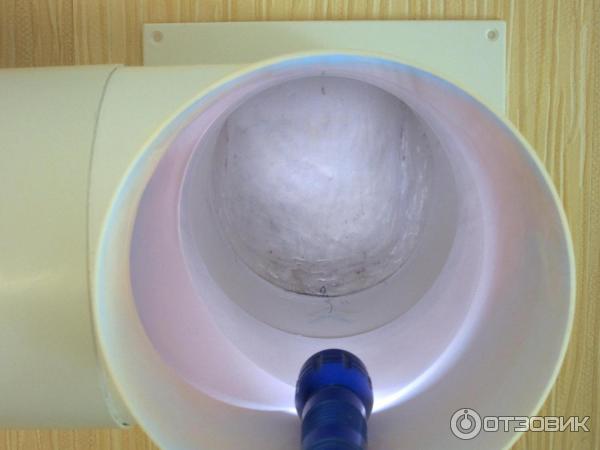

Вот так получилось. Внутри я всё закруглил гипсом и штукатурной смесью для уменьшения сопротивления воздушному потоку и что бы он плавно загибался вверх, а не упирался в стену. Само собой, пришлось приклеивать большой кусок обоев, перекрыв им свежие штукатурные работы.

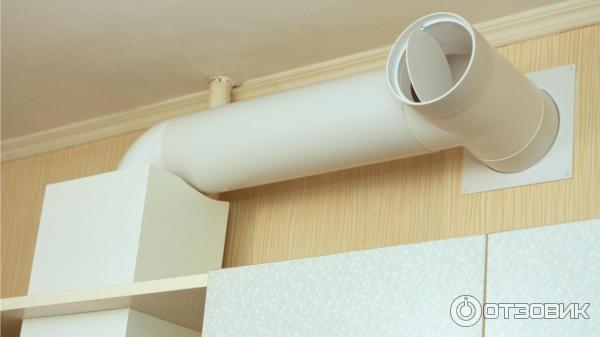

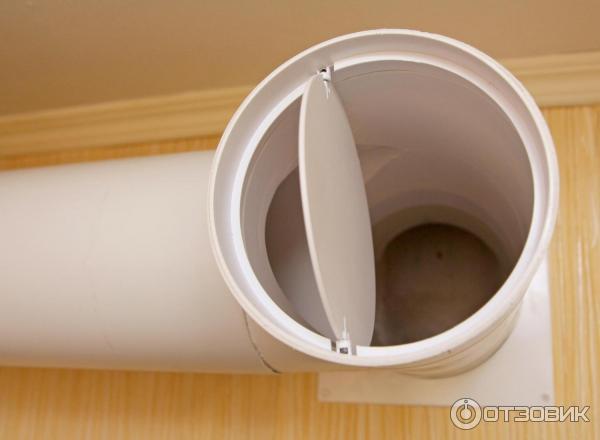

Затем, после закрепления всех элементов на силиконовый герметик, и полного высыхания, на следующий день я установил с помощью изоленты обратный клапан и отрегулировал его так, чтобы он легко открывался сам по себе при выключенной вытяжке и легко закрывался при включенной вытяжке. Для этого я его расположил под небольшим углом к плоскости стены, чтобы он открывался под своим весом. Ось вращения клапана тоже под небольшим углом, чтобы клапан не слишком резко открывался и ровно вдоль трубы оказался в открытом состоянии. Настройка заняла очень много времени...

И наконец всё получилось - при неработающей вытяжке сквозь открытую трубу свободно "работает" естественная вентиляция, без каких-либо препятствий.

А при включенной вытяжке, клапан закрывается и вытяжка беспрепятственно выносит весь загаженный воздух в канал вентиляции на улицу на крыше.

Кожух вытяжки внутри и вертикальный участок воздуховода я обклеил 5мм слоем самоклеющегося теплозвукоизолятора, что немного снизило шум самого шумного участка воздухопровода сразу после турбины.

Выводы о вытяжке ELIKOR Вента 60П-650-К3Г

Положительные выводы:
+ хорошая добротная и прочная конструкция.
+ качественная покраска, даже лучше чем покрашен холодильник, но с белизной краски проблемы...
+++ отличный итальянский мотор с минимальным шумом и огромной производительностью в 650 м3/ч на последней скорости и 300 м3/ч на первой. (есть такая же вытяжка с максималкой в 430 м3/ч)
++ тихая работа на первой скорости без гула и выбраций( с моими личными доработками по шумоизоляции)))
+ яркие направленные галогенные светильники 2* 20Вт. (особо экономные могут поставить лампочки по 10 Вт каждая)
++ удобнейшие отечественные 4 кнопки управления, на глаз и удобство пользования, лучшие чем 5-ти кнопочная импортная система на большинстве вытяжек этой же ценовой категории.
+ удобное расположение 4-х отверстий для крепежа - можно легко завинтить шуруповёртом.
+ Кожух легко пилится лобзиком пилкой по металлу без повреждения краски. (мне пришлось спилить 5 мм с правого бока)
+ экономичность - потребляет мотор всего 122 Вт, вместо заявленных 140 Вт на последней скорости и всего 70 Вт на первой .
Всего с лампочками - 157 Вт вместо заявленных 225 Вт.
+ по всем параметрам лучше чем более дорогая вытяжка KRONA Bella 600 push button, которую рассматривал в качестве единственной альтернативы перед покупкой и после выбора из 600 штук.

Немного недостатков:

- краска не супербелая, а немного темнее и (или) чуть желтее аналогичных белых красок на любой другой белой технике. Даже пластиковый воздуховод заметно белее вытяжки ((. У нас даже старая эмалированная раковина белее... Странно, что производитель не смог найти супербелую краску.
- жировой фильтр было бы хорошо сделать большей площади, как у многих других конкурентов, и разделить его на два отдельных фильтра меньших размеров, а то этот слишком большой и "жидкий" и подозреваю, что мыть его с моющими средствами придётся очень осторожно, чтоб не вывалился из своей алюминиевой рамки, в которой он не особо крепко закреплён.
- ширина 590 мм, когда все производители делают 599 мм. После навески между мебелью по краям образуются щели по 5 мм с каждой стороны.
- трансформатор для галогенных ламп на 12 Вольт переменного тока и не подходит для 12 Вольтных светодиодных лампочек постоянного тока по 1,5 Ватта. (я изначально думал поставить туда диодные лампы) Поставить туда диодные лампы с тем же цоколем G4 в принципе можно, но это опасно и они там будут жестоко мигать и работать в режиме: то потухнут - то погаснут, то сгорят к чертям.

Однозначно советую эту вытяжку к покупке всем, кто заботиться о свежем воздухе на кухне и в остальных комнатах, но не забывайте при включённой вытяжке обязательно открывать форточку на кухне и двери с форточками в комнатах, по тому что вытяжка за 1 минуту выкачивает весь воздух из объёма кухни в 7 м2, и образовавшийся "вакуум" сразу же заполнит воздух из ваших комнат и если там тоже всё глухо, то из туалетного вытяжного канала, в который гадят все соседи, и запахи своей еды вы сразу же замените на запахи соседских туалетов со всего стояка, если у вас на кухне будет закрыта форточка или окно. Так что не перебарщивайте с максимальной мощностью вытяжки в зимнее холодное время при закрытых окнах... Всё хорошо в меру...

На максимальной мощности эту вытяжку можно использовать для качественного проветривания любой комнаты. Для этого надо закрыть окна на кухне и в не нужных комнатах, закрыть туалет и ванную потуже и открыть окно в нужной комнате с открытыми дверями в эту комнату и на кухню. 10 минут работы и в комнате будет свежо, если не подтянет из туалета со всего стояка... )))
