Вега-108 стерео, электрофон 1 класса по советской классификации радиоаппаратуры, в своё время был приобретён новым в 1984 году. Комплектовался наш аппарат с завода двумя колонками типа 15АС-404, по дизайну и звучанию очень похожими на 10МАС-1М. В НЧ/СЧ звене АС 15АС-404 стояли мощные головки типа 25ГД-26Б, в ВЧ звене - головки 3ГД-31. Стоил комплект на то время порядка 350 советских рублей. Чуть позже завод комплектовал этот же электрофон акустикой типа 15АС-408, которая была заметно меньших габаритов, чем 15АС-404, имела на НЧ/СЧ звене другой динамик, и звучала похуже. Кстати, гос. цена одной колонки 15АС-404 на то время была 75 советских рублей. Так что, вычитая из стоимости комплекта 150 руб. за акустику, сам новый голый электрофон Вега-108 стерео на то время обходился в 200 советских рублей. Что по тем меркам было весьма недорого за приличный электрофон 1 класса массой под 15 кг без колонок. Выпускал аппарат Бердский радиозавод в Новосибирской области, в настоящее время исчезнувший. В наши дни аппарат сохранил практически первозданный заводской внешний вид:

При включении устройства в электрическую сеть загорается контрольная лампа типа МН 6,3В 0,3А, расположенная под красным светофильтром - стандартное решение для аппаратуры тех лет, когда светодиоды были дорогие. В придачу на ЭПУ G-602 под колпаком загорается оранжевая лампа стробоскопа контроля скорости вращения диска:

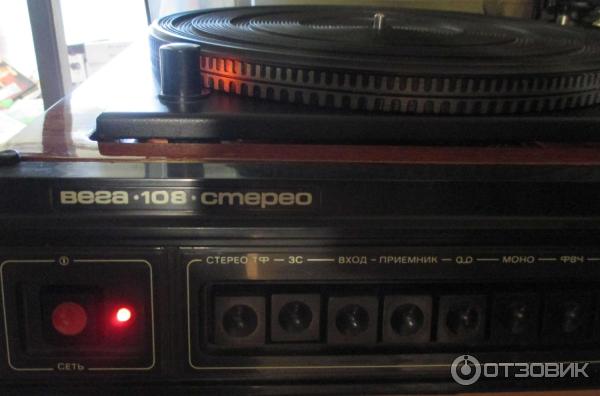

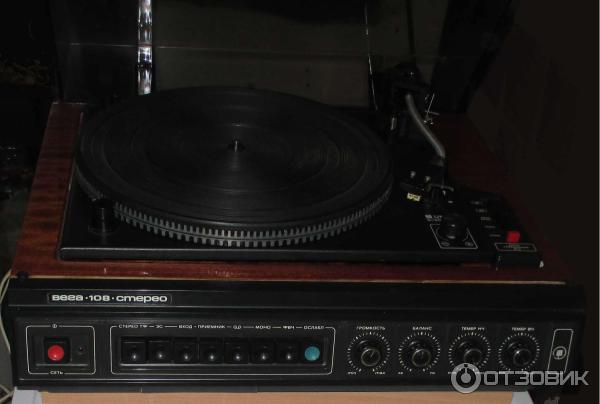

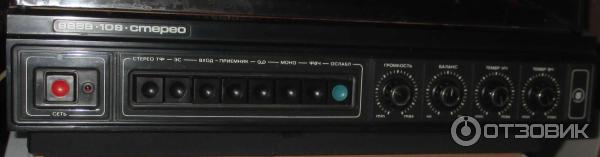

На передней, выполненной из пластмассы панели, имеются кнопки подключения стереонаушников, четыре кнопки выбора одного из 4-х источников звука - магнитная головка встроенного ЭПУ, универсальный и магнитофонный стереовходы, к которым легко можно подключить любой современный DVD или MP3 плеер, или ноутбук, к примеру. Четвёртый стерео аудиовход повышенной чувствительности, к нему можно подключить радиоприёмник или электрогитару. Остальные кнопки включения - режим моно, фильтра ФВЧ, ослабляющего высокие частоты, а также не особо нужная кнопка ступенчатого ослабления звука. И ещё четыре регулятора, реализованные на надёжных сдвоенных переменных резисторах СП3-30В - громкости, стереобаланса, тембра НЧ и ВЧ. При нажатии довольно тугих кнопок аппарат, в отличие от легких современных устройств, не елозит по столу. Ведь его масса под немалых 15 кг, и на столе он стоит как влитой. Справа на передней панели нанесён логотип теперь канувшего в лету Бердского радиозавода:

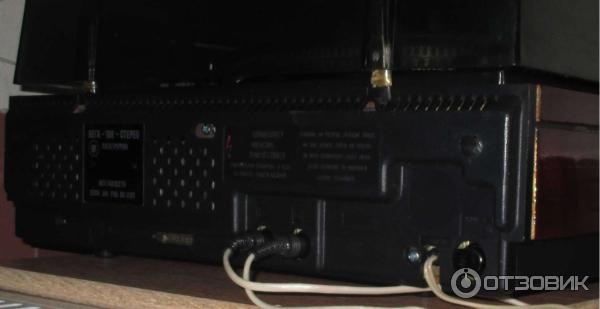

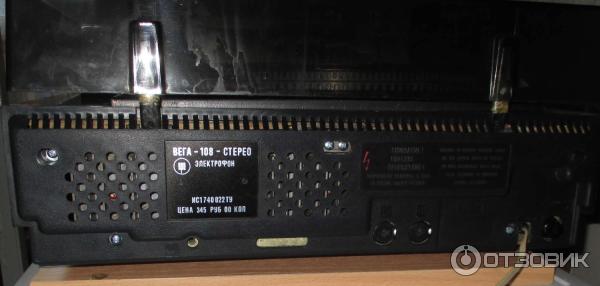

Сзади аппарата только выход сетевого шнура, держатель сетевого предохранителя, а также два гнезда АС типа "точка-тире" для подключения акустических систем:

Также на задней панели посередине сверху имеются два винта регулировки жесткости пружин, помогающих плавно откидывать и удерживать довольно тяжёлую верхнюю крышку, выполненную из дымчатого оргстекла:

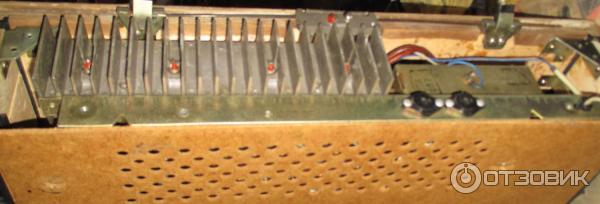

На задней пластмассовой стенке также имеются вентиляционные отверстия охлаждения общего радиатора, на котором изнутри через слюдяные прокладки закреплены 4 мощных выходных транзистора КТ805АМ обоих каналов УНЧ:

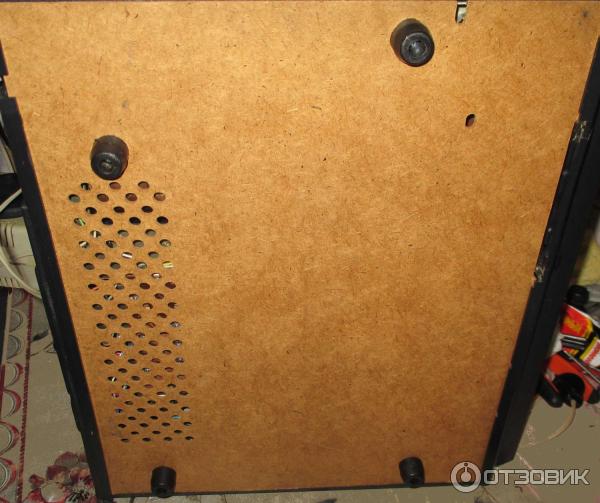

Нижняя стенка электрофона выполнена из отштампованного ДВП. Через нижнюю стенку к шасси прикручены 4 мощные полипропиленовые ножки:

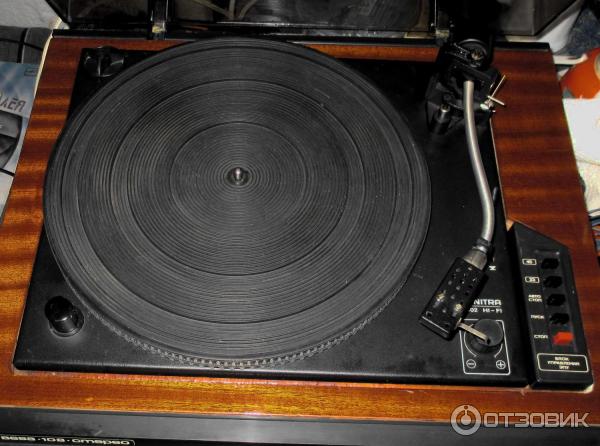

ЭПУ (электро-проигрывающее устройство) в электрофоне применено G-602 производства польской фирмы Unitra:

В ЭПУ для снижения детонации использован тяжелый диск, выполненный из сплавов цветных металлов. Управление ЭПУ кнопками без фиксации, микролифт электромагнитный. Кнопки переключения скоростей 33/45 и принудительного отключения автостопа с фиксацией. В тонарм с завода была установлена магнитная головка звукоснимателя MF-100, выполненная по лицензии известной в те годы голландской фирмы Tenorel. Об этом указано на самой головке MF-100 выбитой в пластмассе корпуса надписью "Licencja TENOREL". Вследствие относительно небольшой наработки электрофона в прошлые годы вставка с иглой у данной магнитной головки не выработала и половины своего ресурса. Ресурс наработки самой головки, за исключением вставки со сменой иглой, практически не ограничен:

Головка закреплена на держателе тонарма двумя винтами M2,5 с гайками, и там её несложно заменить на другую магнитную головку. Кстати, эти винты выполнены из обычного магнитного материала. Вставка с алмазной иглой легко извлекается из головки с целью замены при износе иглы без нарушения крепления головки. Тонарм сзади имеет груз для балансировки и достижения нужного давления иглы звукоснимателя на грампластинку. Шаг шкалы груза при его повороте составляет примерно 2,5 мН (0,25гр) на каждое деление. Сбоку тонарма сзади справа имеется ещё один перемещаемый грузик, только маленький. Он нужен для того, чтобы при опускании микролифта головка опускалась на грампластинку строго вертикально, без увода в сторону. Это компенсатор скатывающей силы. При регулировке грузиков нужно найти компромисс между минимальным давлением иглы на грампластинку и уверенным воспроизведением фонограммы с неё, без искажений и проскакиваний дорожек. Чем меньше давление иглы на грампластинку, тем меньше будет износ как самой иглы, так и дорожек винилового диска. В норме минимальное давление иглы головки MF-100 на грампластинку должно составлять 15 мН (1,5гр).

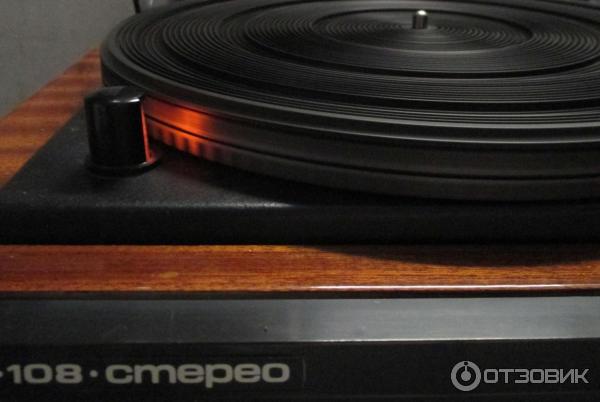

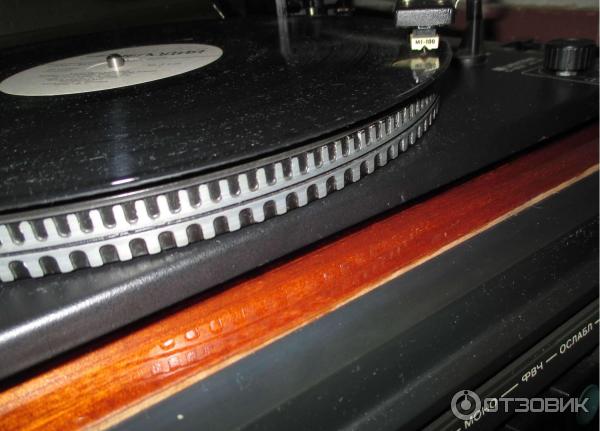

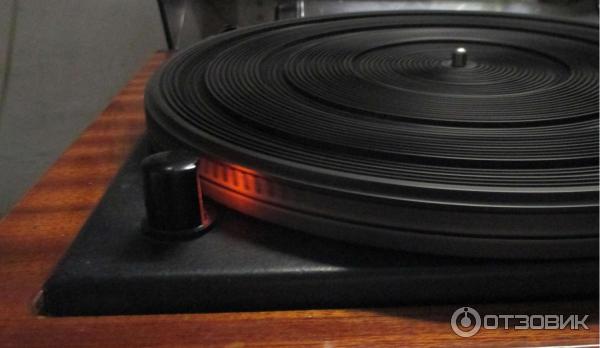

Также на ЭПУ справа имеется регулятор подстройки точной скорости вращения диска. Точное соответствие скорости вращения положенной по стандарту скорости соответствует неподвижно расположенные на торце диска риски стробоскопа с подсветкой неоновой лампой. Для скорости 33 1/3 оборотов в минуту это верхние риски:

Для 45 об/мин нижние риски:

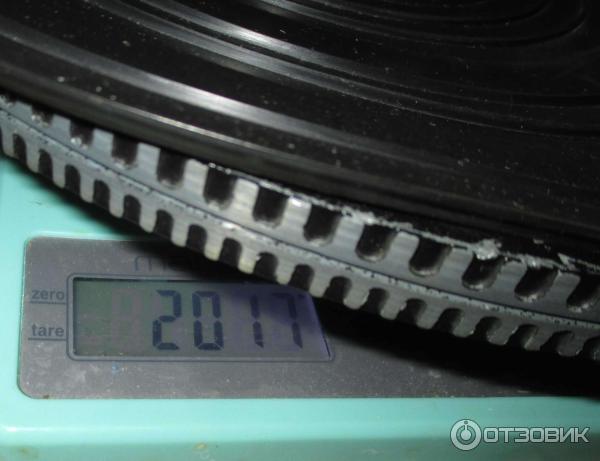

Диск ЭПУ тяжелый для создания нужного момента инерции и минимизации коэффициента детонации. Его общая масса составляет около 2 кг:

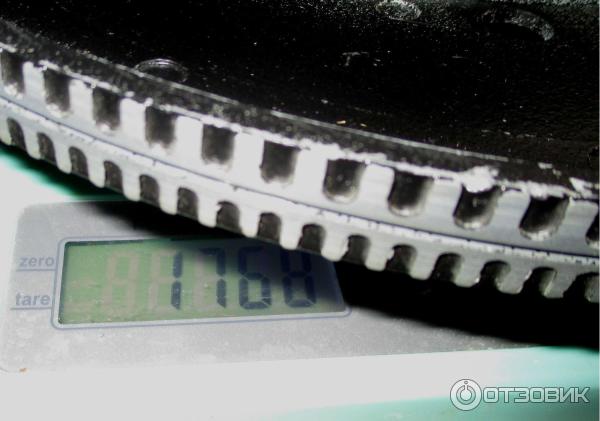

Без накладки диск весит порядка 1,77 кг:

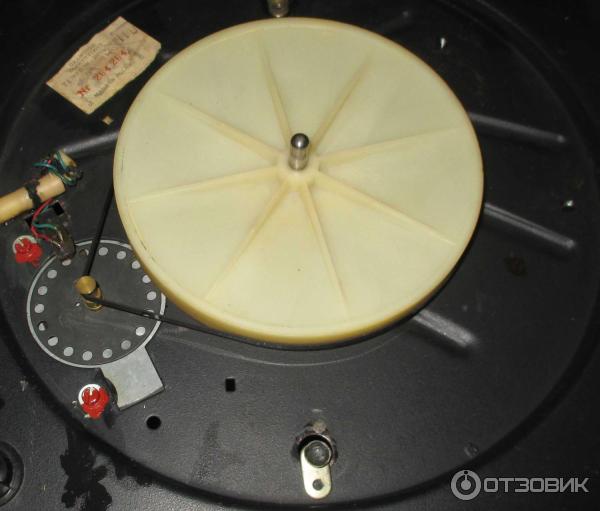

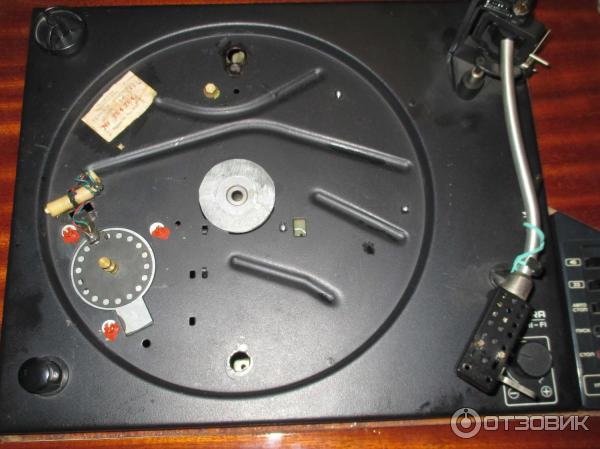

ЭПУ со снятым диском после общей смазки узлов внизу на фотографии, следы масла остались на панели. Смазка осуществлялась синтетическим автомобильным моторным маслом. Были смазаны все работающие узлы ЭПУ - шпиндель диска, подшипники электродвигателя, высокоточные игольчатые подшипники тонарма. Механизм микролифта для плавности работы изначально смазан высоковязкой демпферной смазкой, и для исключения её вымывания следует избегать попадания в него обычного смазочного масла:

Пассик привода опорной платформы диска работает родной фабричный, и пока трудится нормально. Двигатель привода тихоходный низковольтный, с минимальными вибрациями и наводками на звукосниматель при работе:

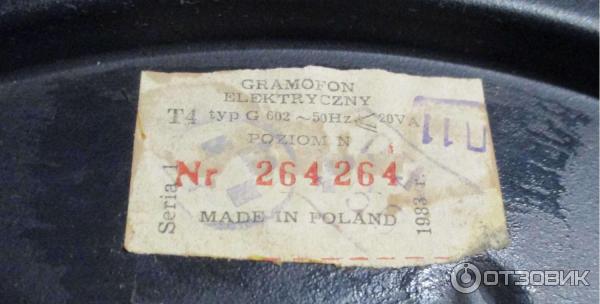

Фабричная наклейка на ЭПУ крупным планом. Год выпуска ЭПУ 1983-й:

Вид на ЭПУ G-602 снизу:

Для устранения перекоса установленного на пружинах и в норме свободно качающегося ЭПУ, жесткость опорных пружин можно регулировать снизу поворотом вставки пружины плоской отвёрткой, предварительно вынув их из чашек корпуса. При перевозке электрофона ЭПУ фиксируется парой винтов M4, резьба для них на овальных шайбах под диском предусмотрена.

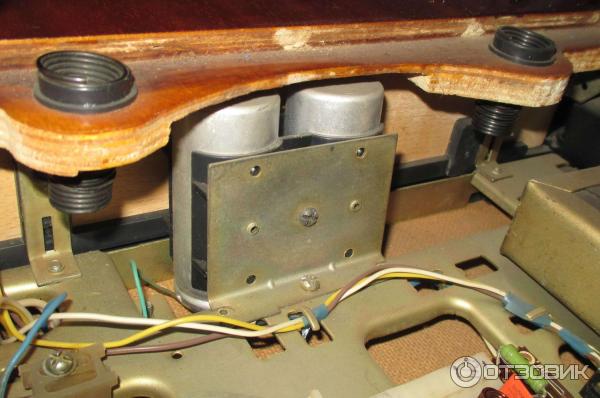

Пружины в чашках внизу на фотографии. Там же виднеются два фильтрующих питание для оконечных УНЧ электролитических конденсатора К50-6 на 4000мкФ x 25В. Их крепление в дальнейшем было использовано и для крепления новых конденсаторов, предназначенных для замены прежних:

В те же годы (начало 1980-х) такие же ЭПУ G-602 поставлялись и на Челябинский радиозавод, где их использовали для производства музыкальных центров "Россия-101 стерео". Между прочим, стоил тогда такой музцентр 1510 рублей в комплекте с парой крупных АС "Unitra Tonsil ZG-40" от той же польской фирмы Unitra. Звучала польская акустика отменно. У нас в городе поговаривали, что музыкальные центры "Россия-101 стерео"с их баснословной по тем временам ценой, и не всегда высоким качеством в плане надёжности, в основном и покупали из-за польских колонок, которые в отдельную продажу не поступали. Цена же у электрофона "Вега-108 стерео" в те годы была намного более демократичной. И в плане качества звучания по электрическому тракту (за исключением иного класса уровня АС) он музцентру "Россия-101 стерео" не уступал.

Печатные платы электрофона выполнены из одностороннего фольгированного гетинакса, медные дорожки которого не любят перегревы при пайках. Это известная проблема ряда бытовой радиоаппаратуры советского производства. Поэтому при замене радиодеталей и их пайке нужна аккуратность, чтобы дорожки печатных не отслоились от перегрева жалом паяльника и не оторвались. Плюсы таких печатных плат - простор в плане компоновки радиодеталей, а также простота и удобство при выпайке радиодеталей с целью их замены.

В первые годы в ходе своей прежней эксплуатации электрофон Вега-108 стерео использовался бережно, наработка у него небольшая. Так как на те времена в пару к нему ещё имелся отдельный высококлассный электропроигрыватель грампластинок без усилителя НЧ, который брал на себя часть работы. Хорошие грампластинки без потери качества звучания в те времена обычно записывались на более удобный в эксплуатации катушечный магнитофон, на магнитную ленту на скорости 19,05 см/сек. Сами же ЭПУ повседневно эксплуатировались довольно редко. Разные грампластинки в то время покупались по цене примерно от 2р.15к. до 3р.50к. за большой диск. Но самые модные грампластинки брались обычно на пару дней у знакомых, чтобы переписать их на магнитофон. У спекулянтов на чёрном рынке импортные западные грампластинки модных исполнителей в те годы стоили до 60 - 80 рублей за штуку. И привозили их к нам обычно люди, бывающие за границей.

Примерно в 1991 году в местной торговой сети удалось нарваться на уценённые полноразмерные грампластинки по цене 50 коп. за штуку. Записи там были прошлых лет, но сами грампластинки были новыми. И таких был приобретён не один десяток. В итоге к настоящему времени в хозяйстве скопилась фонотека с записями прошлых лет в количестве более 100 грампластинок. Но до последнего времени прослушать их было не на чем. Ещё в самом начале 2000-х годов электрофон Вега-108 стерео ушёл в отставку, и был отправлен для хранения на антресоли. Формат Audio CD и цифровой звук тогда победили в конкурентной борьбе. При выходе на "пенсию" наш электрофон был полностью отрегулирован и исправен, при этом имея относительно небольшую наработку и отличный внешний вид. И вот наступил момент, когда ветерана решено было отозвать с пенсии и снова заставить работать.

Старые грампластинки внизу на двух фотографиях:

После возврата с хранения пыль с аппарата была тщательно удалена, и затем он для первичной проверки после подсоединения АС был подключен к электрической сети. ЭПУ заработало нормально, магнитная головка типа MF-100 от возраста не испортилась. Но вот один из аудиоканалов электрофона молчал, не подавая признаков жизни. Хотя второй аудиоканал работал исправно. Электрофон сразу же было решено разобрать для реставрации и восстановления работоспособности. Для чего он был частично разобран. Главная задача реставрации 40-летнего советского аппарата - тотальная замена в нём всех электролитических конденсаторов на новые. Каких-либо других работ по колхозному "улучшайзингу" конструкции и звучания проводить не планировалось. Хотелось максимально сохранить заводской внешний вид и конструкцию устройства. Чтобы на электрофоне можно было изредка прослушивать грампластинки.

Косяки ЭПУ типа G-602 польского производства, выявленные в первые годы эксплуатации аппарата, были устранены тогда же. Это, прежде всего, проблемы с некоторой нестабильностью скорости вращения диска. Для этого ещё тогда на печатной плате ЭПУ G-602 некоторые радиокомпоненты, в частности малоёмкие неполярные конденсаторы, были заменены на более качественные. Также на светодиод была заменена отказавшая штатная миниатюрная лампа накаливания, работающая совместно с фотодатчиком и специальной насадкой двигателя для стабилизации скорости вращения шпинделя. В целом та модернизация G-602 оказалась вполне эффективной, и на сегодняшний день данное ЭПУ работает стабильно.

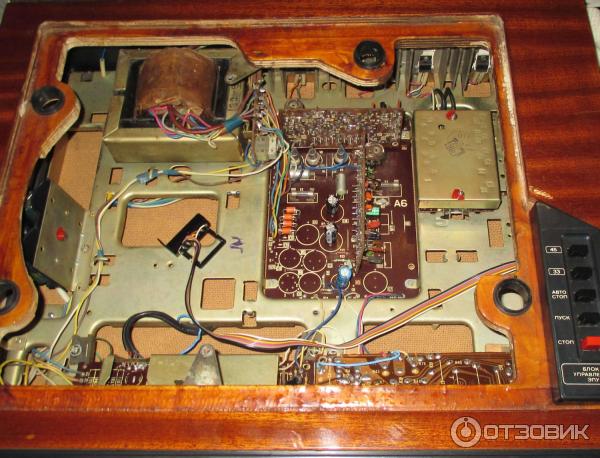

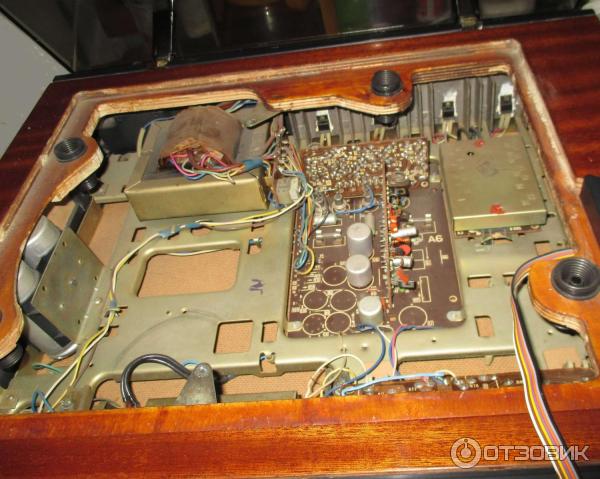

Вид на электрофон после снятия ЭПУ ещё до реставрации:

Тот же самый вид, но уже после реставрации:

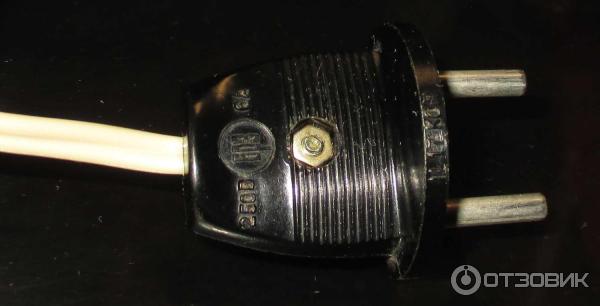

Сетевой кабель и сетевая вилка у электрофона оригинальные, вилка с логотипом Бердского радиозавода. Двух стандартных на сегодня прорезей на обойме у вилки нет, в современные сетевые розетки с заземлением она не войдет, а в обычные запросто:

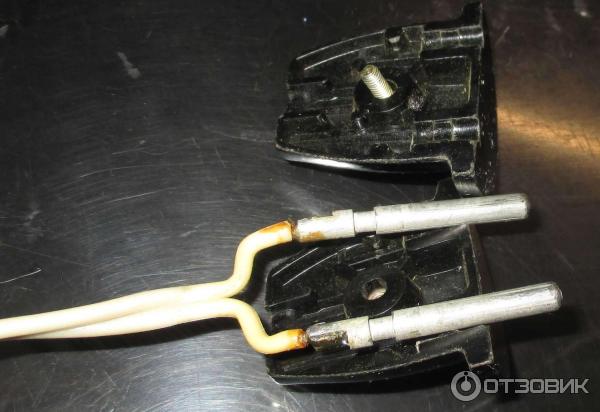

Эта сетевая вилка безотказная, паяная и разборная, хотя сам сетевой кабель довольно тонкий по современным меркам:

Из проведённых работ отметим замену пары крупных фильтрующих советских электролитических конденсаторов типа К50-6 номиналом по 4000мкФ x 25В. Вместо них была установлена пара приличных китайских электролитических конденсаторов JCCON номиналом 10000мкФ x 35В каждый. При измерениях умным тестером Mega328 ёмкость этих JCCON фактически оказалась около 9000 мкФ. Но и этого для организации блока питания оконечного УНЧ электрофона хватает с запасом. Измеренная ёмкость удалённых конденсаторов К50-6 номиналом по 4000мкФ x 25В по факту сохранилась, и даже превысила маркированное значение. И параметры утечки у них оказались в норме. Тем не менее, по опыту даже такие исправные старые электролитические конденсаторы лучше заменить на новые современные. "Старички" способны в ходе дальнейшей наработки быстро потерять работоспособность, начать греться вследствие утечек и окончательно потерять ёмкость.

Мелкие электролитические конденсаторы, работающие в звуковых цепях, менялись на аналогичные по ёмкости и такого же, или большего рабочего напряжения. Другие мелкие электролитические конденсаторы, работающие в цепях фильтрации питающего напряжения предварительных каскадов, менялись на конденсаторы в несколько раз большей ёмкости. Также на входах УНЧ работают по одном неполярному электролитическому конденсатору, они были заменены на новые аналогичные.

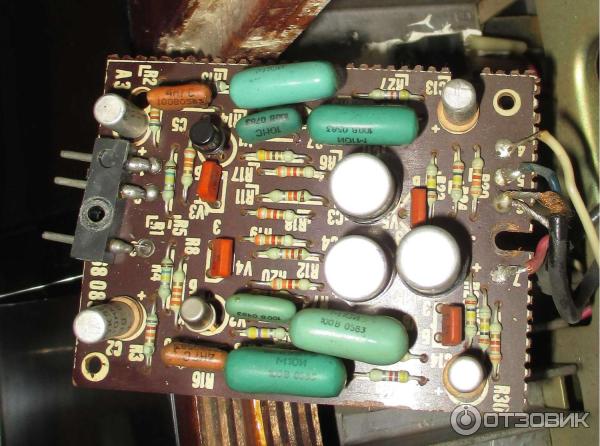

Открученная печатная плата предварительного усилителя звукового сигнала магнитного звукоснимателя до реставрации:

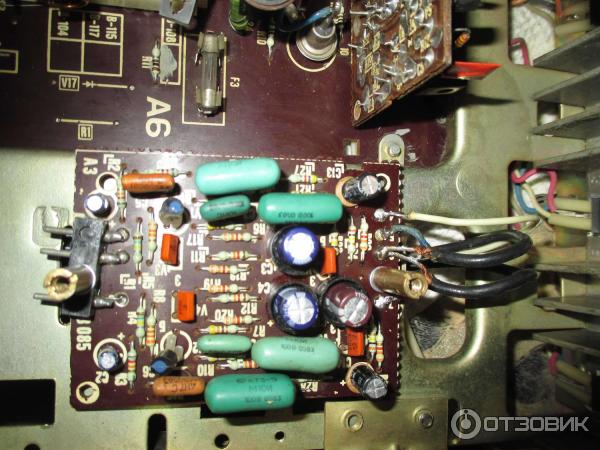

Внизу на фотографии вид на эту же плату после реставрации - замены электролитических конденсаторов на новые, а также замены заводских входных транзисторов типа КТ3102В на малошумящие транзисторы КТ3102ДМ:

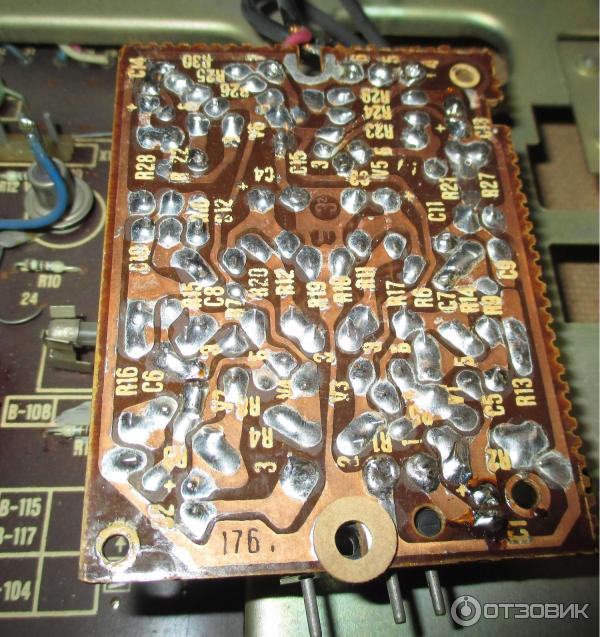

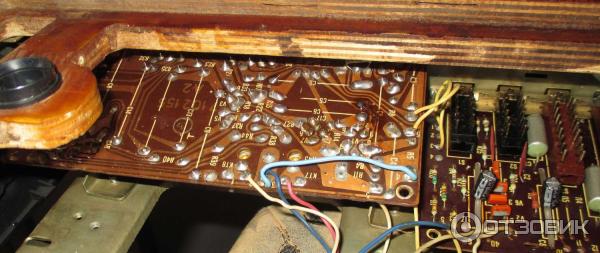

Внизу вид на неё же со стороны печатного монтажа. Все припаяно красиво и качественно. На челябинском радиозаводе приходилось видеть в те годы, как паяются подобные печатные платы. Их паяли не вручную, а волной автоматически из расплавленного в тигле свинцово-оловянного припоя. Возле волны горячего припоя платы со смонтированными радиодеталями конвейерно проходили со стороны печатного монтажа, и пятачки паек на печатных дорожках получались очень красивыми. Как здесь:

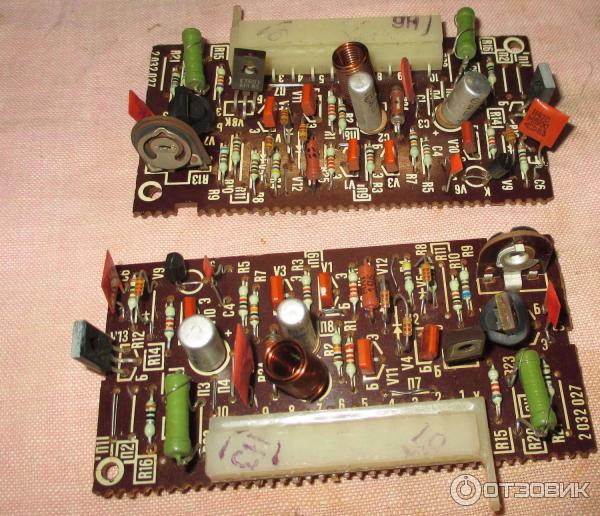

Печатные платы оконечных УНЧ легко снимаются с разъёмов для осмотра и замены конденсаторов:

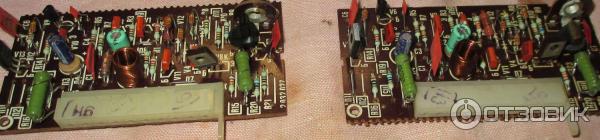

Они же после замены по пареэлектролитических конденсаторов на каждой плате:

Силовой трансформатор электрофона довольно мощный, при работе гудит тихо. Справа на нижней фотографии виднеются установленные на общем радиаторе мощные выходные транзисторы КТ805АМ, работающие в оконечных каскадах УНЧ:

Четыре диода КД202В мощного выпрямителя для питания УНЧ:

На выходе каждого канала УНЧ электрофон выдаёт честные 10 Вт номинальной выходной мощности на акустику сопротивлением 8 Ом. На 4-х омной акустике выходная мощность возрастаёт примерно в полтора раза.

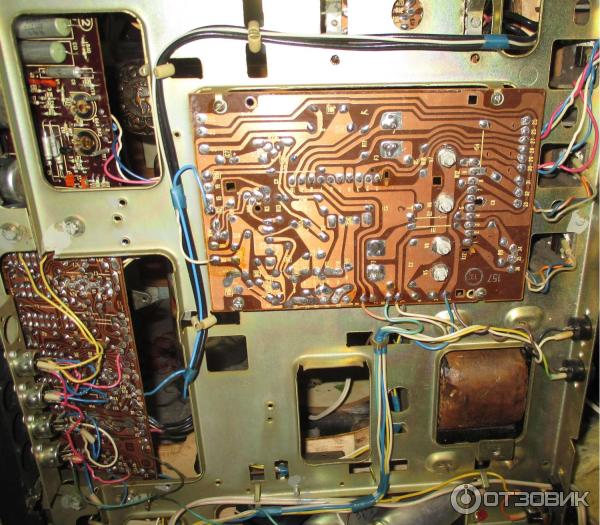

Общий вид на шасси электрофона снизу:

Переменные резисторы регуляторов виднеются внизу слева:

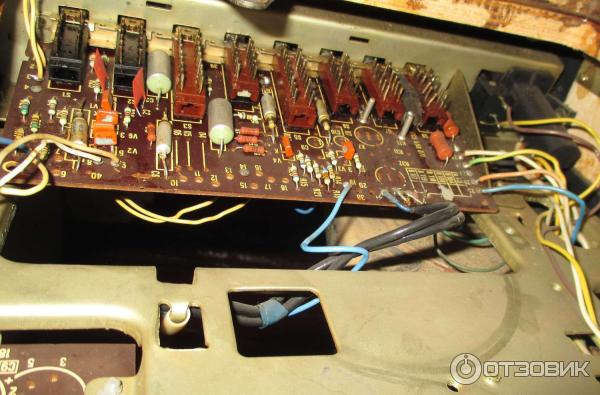

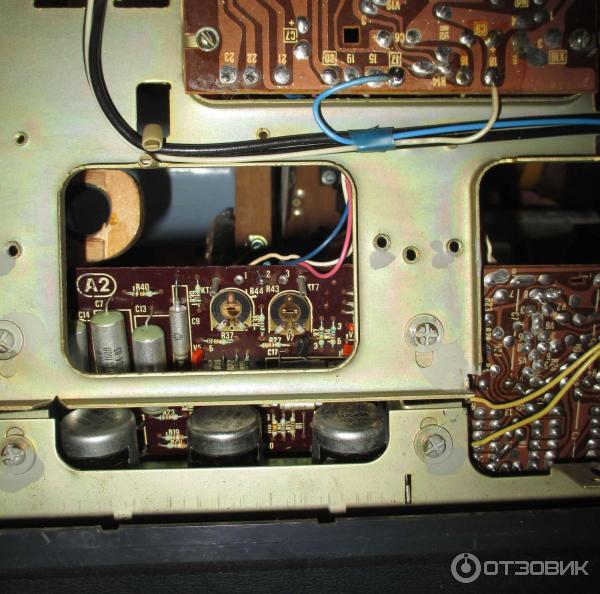

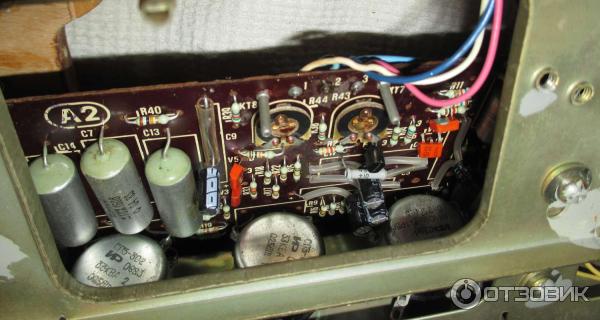

Вид на печатные платы предварительного усилителя и коммутации до реставрации:

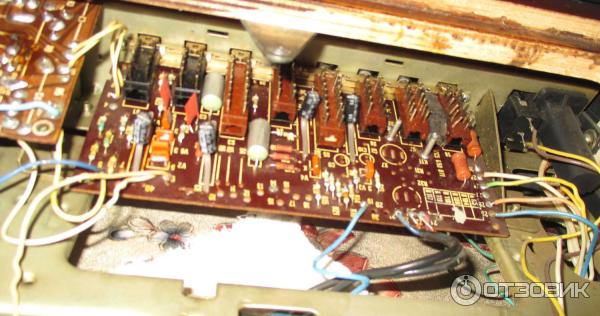

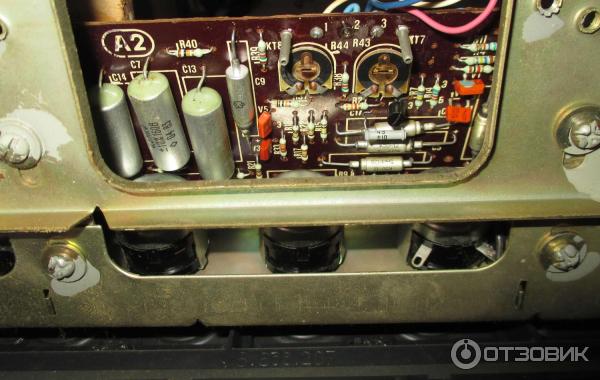

Вид на эти же платы после реставрации:

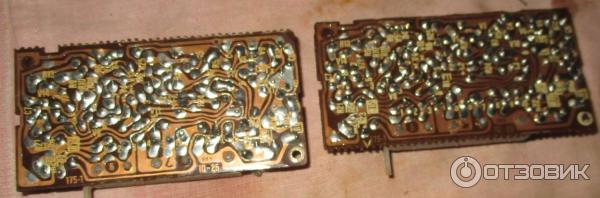

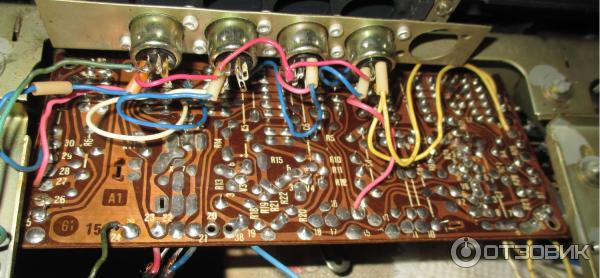

Они же со стороны печатного монтажа:

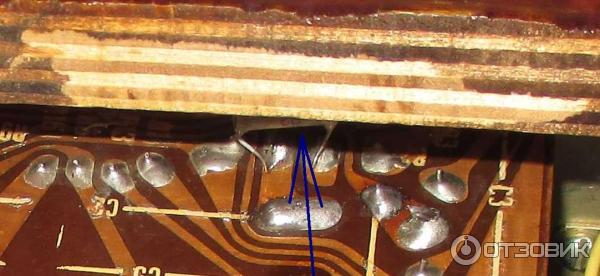

На передней панели электрофона слева внизу под откидной крышечкой расположены гнезда аудиовходов советского стандарта СГ-5, выводы которых при помощи очень коротких проводов припаяны прямо к печатной плате:

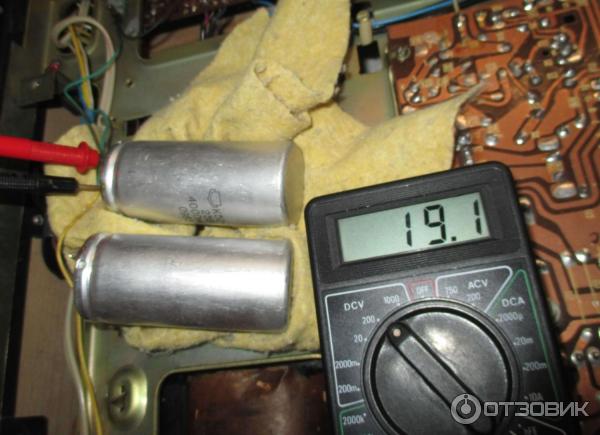

Измеренное напряжение питания каждого плеча обоих каналов УНЧ составило порядка 19 вольт. Это общие 38 вольт питания каждого УНЧ:

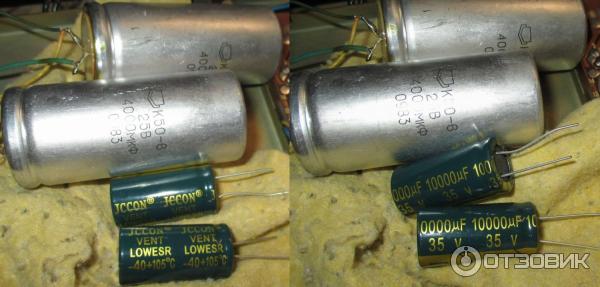

Самые большие фильтрующие конденсаторы питания плеч УНЧ К50-6 на 4000мкФ x 25В были заменены новыми электролитическими конденсаторами JCCON на 10000мкФ x 35В:

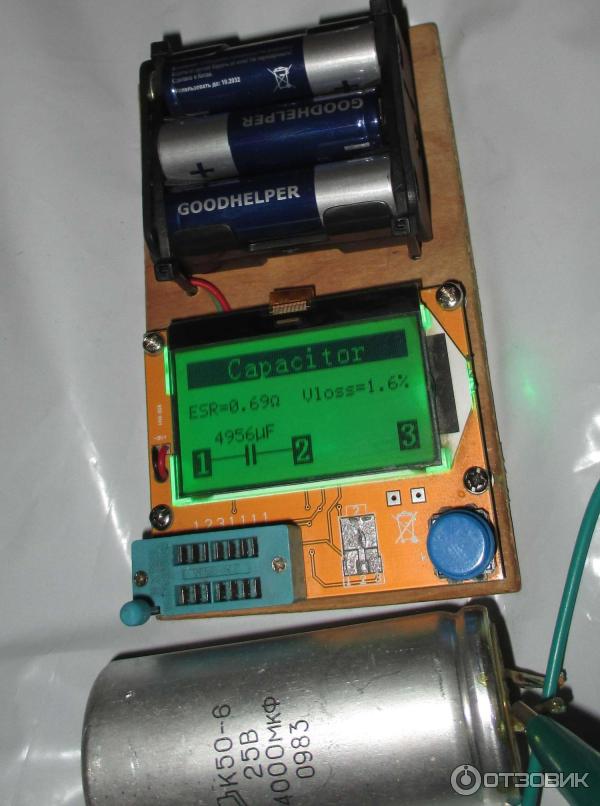

Кстати, при измерениях оба старых конденсатора К50-6 на 4000мкФ x 25В образца 1983 года к нашим временам полностью сохранили свои электрические параметры, что весьма удивительно:

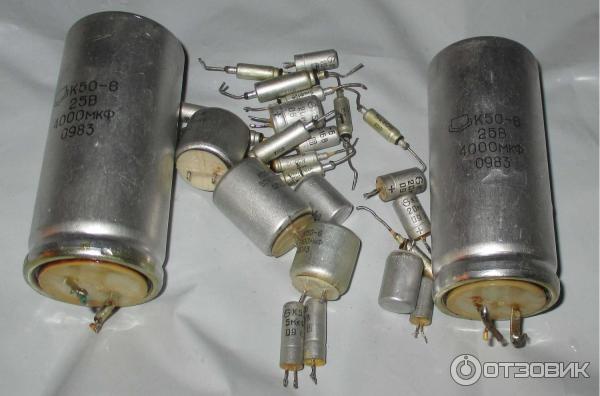

Групповой снимок выпаянных из электрофона старых электролитических конденсаторов. Все они были заменены на новые:

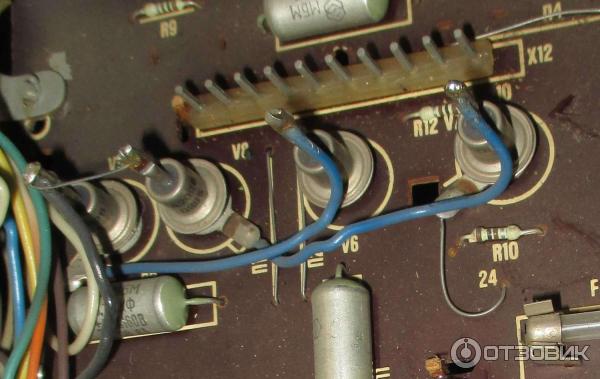

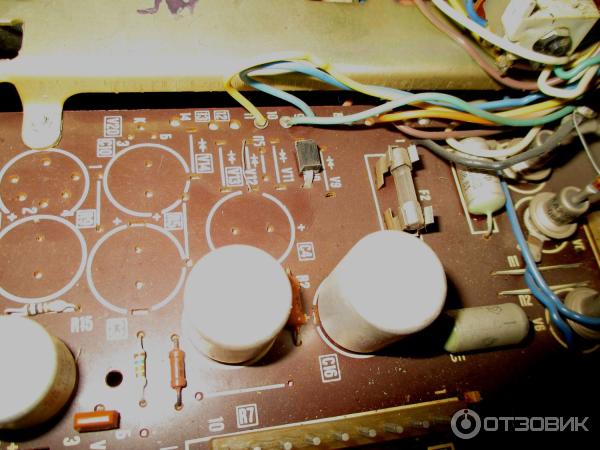

Маломощная секция блока питания с отдельной обмотки силового трансформатора предназначена для электропитания предварительных усилителей напряжением около 18 В. Вместо положенных ей по схеме двухполупериодного выпрямителя на диодном мостике из 4-х кремниевых диодов КД105Б, по факту с завода оказалась выполненной на одном маломощном диоде КД105Б, он на нижней фотографии с плоскими выводами, и впаянной перемычкой вместо остальных диодов. Кто-то шибко умный в те далёкие времена, наверное, получил премию за рационализаторское предложение экономить диоды на производстве:

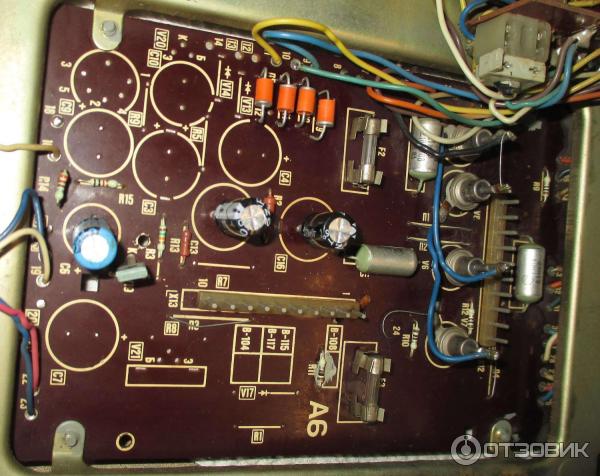

В ходе реставрации этот диод был выпаян, а вместо него впаяны 4 кремниевых диода КД106А с аналогичными токовыми параметрами. Таким образом, была восстановлена двухполупериодная схема выпрямления. Вид после реставрации, диоды КД106А там на плате в оранжевых корпусах:

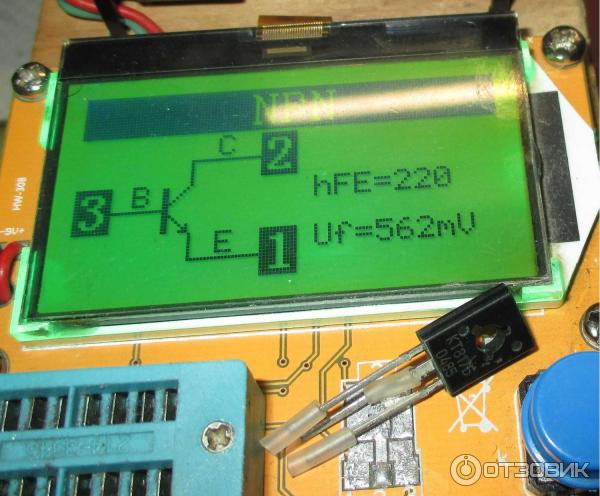

И ещё маломощный транзистор КТ315В фильтра слаботочного выпрямителя на 18 вольт был заменён на мощный и более надёжный транзистор КТ817Б:

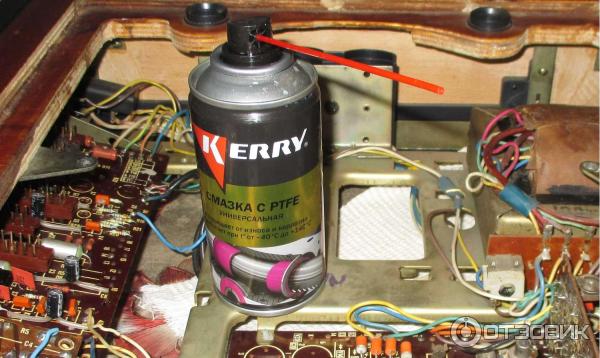

Для улучшения контактных свойств внутрь переключателей П2К без их разборки сзади через трубочку из аэрозольного баллончика впрыснута тефлоновая смазка:

Переменные резисторы регуляторов вследствие их примерно известной нам наработки должны иметь невысокий износ, и пока работают отлично. Для осмотра и смазки они не извлекались и не разбирались. Все неэлектролитические конденсаторы электрофона, они неполярные и малой ёмкости, не трогались. И ещё между средним и крайним выводом каждой секции сдвоенного переменного резистора регулятора громкости были дополнительно припаяны керамические конденсаторы на 100 пикофарад. Можно и до 200 пФ. Такие конденсаторы улучшают работу системы тонкомпенсации на малой громкости звучания, усиливая воспроизведение не только низких, чем занимаются штатные цепи тонкоррекции, но и высоких звуковых частот. Один из таких добавленных конденсаторов внизу на фотографии указан стрелкой:

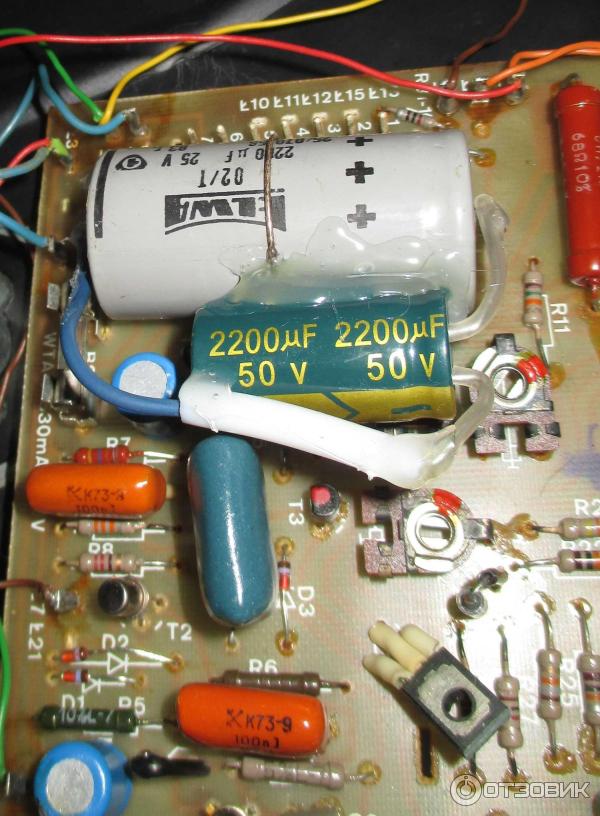

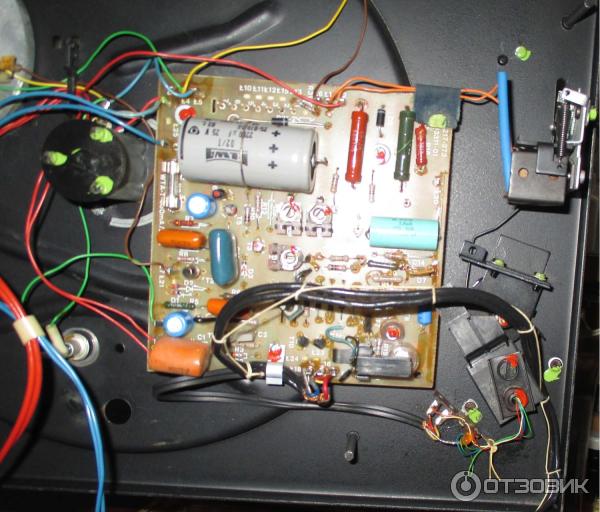

Электролитические конденсаторы в ЭПУ G-602 не трогались. Однако для надёжности параллельно штатному польскому выпрямительному конденсатору на 2200 мкФ x 25В с маркированной датой выпуска 1983 год в цепь питания 16,7 В платы ЭПУ был припаян, после чего приклеен к корпусу прежнего конденсатора термоклеем новый конденсатор JCCON на 2200мкФ x 50В:

Неисправных постоянных резисторов, транзисторов и диодов в схеме электрофона обнаружено не было. После полной замены всех электролитических конденсаторов на новые работоспособность второго звукового канала полностью восстановилась. Подстроечные резисторы для регулировок печатных плат УНЧ и предварительных звуковых каскадов не трогались. Сделанные когда-то давно с их помощью при использовании звукового генератора правильные настройки звуковых каналов отлично сохранились к настоящему времени.

В итоге полностью возвращённый в заводское исправное состояние электрофон Вега-108 стерео снова радует своим отличным звучанием. В паузе при выведенном влево регуляторе громкости в колонках слабый розовый шум, фона практически нет. Силовой трансформатор работает тихо, диск ЭПУ крутится бесшумно. При работе электрофона на акустику 10МАС-1М отмечаются глубокие басы, отличные высокие частоты и вообще очень приятный звук, немало отличающийся от цифрового звучания современных аудиоустройств. В целом звучание электрофона весьма качественное и неутомительное в ходе прослушивания. В настоящее время подобные электрофоны можно встретить в продаже на вторичном рынке.
