Бескорпусной цифровой транзистор тестер Mega328 V2.68 ESR-T4, и так его назвал китайский продавец, пришёл по почте в 2019 году из китайского магазина VOKPRO Hand Tools Store, расположенного на сайте ритейлера AliExpress. Одновременно из другого китайского магазина ModuleFans для него пришёл прозрачный акриловый корпус Diymore Diy Kit. Цена тестера составила 475 рублей, цена корпуса ещё 175 рублей. В итоге за 650 руб. получился готовый тестер в заводском прозрачном корпусе из оргстекла.

Возможности прибора позволяют проводить измерения самых базовых характеристик различных радиоэлектронных компонентов. Тестер сам определяет тип подключенной радиодетали, и, если может, измеряет её основные параметры. Также он способен определить правильное расположение выводов тех же самых транзисторов, измерить ёмкость практически любых конденсаторов, определить сопротивление резисторов, индуктивность самых различных катушек индуктивности и дросселей. Измерения тестер проводит довольно точно, и оснований не доверять его показаниям нет. Тип некоторых подключенных радиодеталей тестер определить не в состоянии. Каких конкретно - узнаем ниже.

Для подключения радиодеталей тестер имеет зажимную колодку с дублирующимися контактами. Основные контакты тестера маркированы как 1-2-3, а на зажимной колодке контактов "1" больше всего, при этом включены они параллельно. Поэтому все контакты под одной и той же цифрой равноценные. Контактов "2" и "3" на колодке всего по паре, и они также равноценные. Также на печатной плате тестера имеются контактные площадки с той же самой маркировкой 1-2-3. Они подключены параллельно контактам 1-2-3 на зажимной колодке, и при необходимости измеряемую радиодеталь можно прижать выводами к контактным площадкам на печатной плате. Или даже припаять к ним провода для подключения деталей к тестеру с их помощью. Порядок подключения измеряемой радиодетали к контактам 1-2-3 не играет никакого значения. Тестер сам определяет, какой вывод детали подключен к какому контакту. И выводит обозначение с номером вывода подключения на свой ЖК дисплей. Дисплей тестера чёрно-белый с фоновой светодиодной подсветкой.

Следует избегать подключения к тестеру находящихся под электрическим напряжением радиодеталей, а также заряженных электролитических конденсаторов. Такое подключение способно мгновенно вывести тестер из строя. Питается прибор от 9-вольтовой батарейки 6F22 типа "Крона". Заряд из новой батарейки он высасывает быстро. Поэтому, если пользоваться тестером изредка, удобно питать его от такой батарейки. А вот если проводить регулярные и частые измерения, лучше подключить тестер к внешнему 9-вольтовому стабилизированному источнику питания со строгим соблюдением полярности. Если перепутать полярность источника питания, то тестер также мгновенно выходит из строя. После повреждения в результате неправильного подключения тестер ремонту не подлежит, и пойдёт на выброс.



От продавца прибор пришёл вот в таком виде:

Вид прибора с обратной стороны:

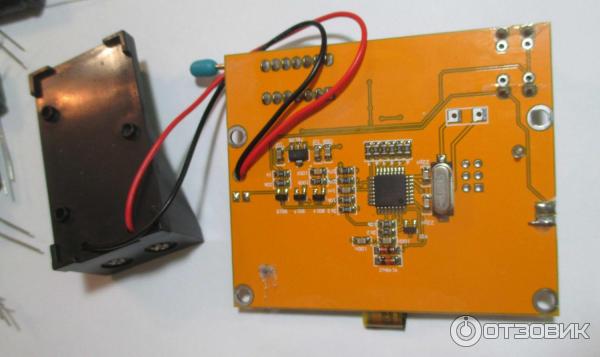

Реализация его начинки - на процессоре производства компании Atmel под названием MEGA328P:

Вот таким образом тестер Mega328 V2.68 ESR-T4 выглядит уже в готовом собранном виде в акриловом корпусе Diymore Diy Kit:

Далее помещаем этого чистокровного "китайца" в окружение советских девушек. Нет, пожалуй, они уже не девушки, а бабушки. Это самые различные новые радиодетали производства СССР, выпущенные как ещё при Брежневе, так и при Горбачеве. Все радиодетали новые, несмотря на свой солидный возраст, и все они из коллекции автора. Это в основном полупроводниковые радиодетали самых различных типов. И посмотрим, как тестер Mega328 V2,68 ESR-T4 переварит их, сможет определить тип радиодеталей, а также измерить у них базовые электрические параметры.

Начинаем с германиевых среднечастотных p-n-p транзисторов большой мощности типа ГТ806. К слову, во времена СССР в магазине радиодеталей транзистор ГТ806А был безумно дорогим И в 1980-е годы один такой транзистор стоил в отделе радиодеталей советского магазина радиотоваров 16 советских рублей, огромные по тем временам деньги. Безумная цена на этот транзистор всегда в то время поражала воображение, и ни разу не приходилось видеть, чтобы по такой цене их кто-либо покупал. А вот его собрат ГТ806Г, самый младший из линейки германиевых транзисторов ГТ806, с более низким рабочим напряжением стоил "всего" 8 советских рублей.

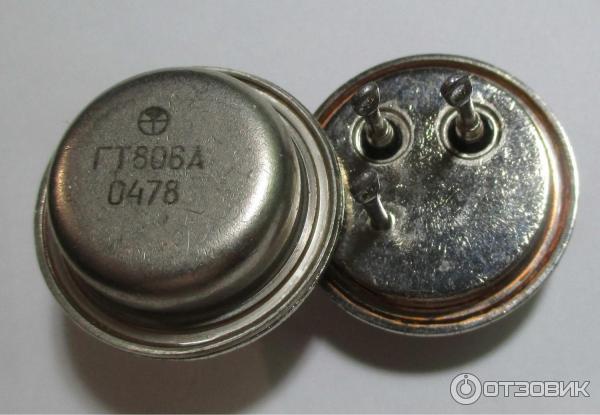

Вот транзисторы ГТ806А в совершенно новом виде, ранее не паяные, и нигде ещё ранее не работавшие. Выпуск апрель 1978 года:

Измеряем параметры одного из таких на тестере:

Тестер не смог определить его как транзистор, а определил как два низкоомных резистора.

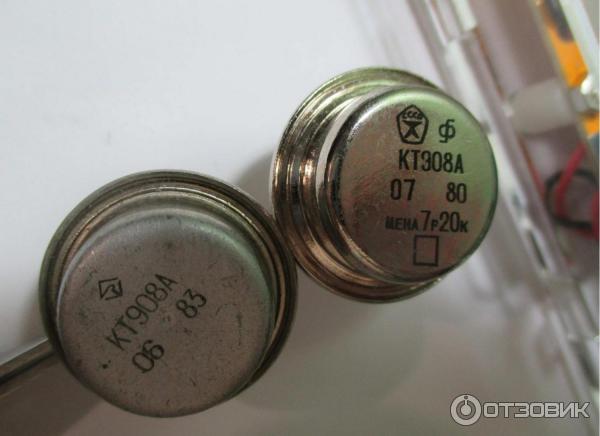

Далее пара высокочастотных кремниевых n-p-n транзисторов большой мощности типа КТ908А. Один из них изготовлен в июле 1980 года, практически в дни открытия Московской летней олимпиады. Изготовитель одного из них - завод в подмосковном Фрязино. На корпусе этого транзистора имеется знак качества СССР, и указана продажная цена в советских 7 рублей 20 копеек:

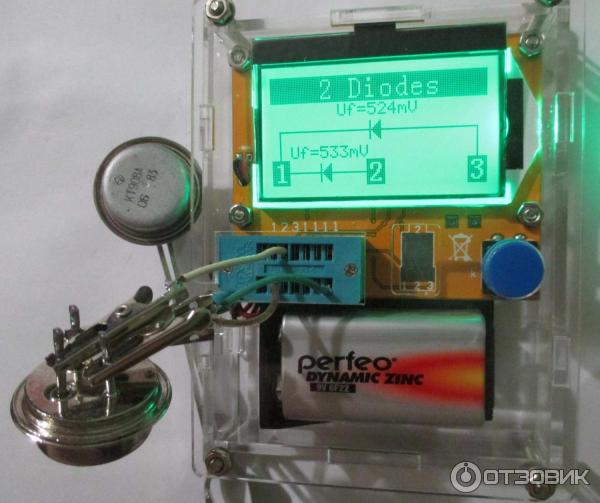

Измеряем его параметры на тестере Mega328 V2,68 ESR-T4:

Тестер оказался неспособным определить его как транзистор, и он определил деталь как два диода, что тоже недалеко от истины. Здесь база транзистора подключена к клемме "3", коллектор к клемме "1", а эмиттер к клемме "3" тестера. Тестер всё перепутал.

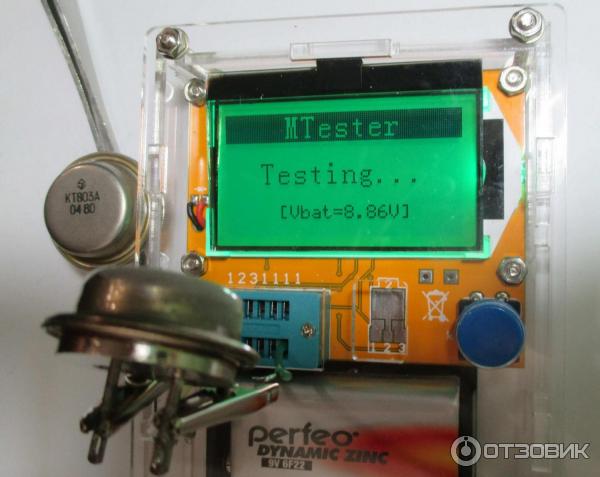

Далее пара среднечастотных кремниевых транзисторов большой мощности типа КТ803А. Такие транзисторы, например, работают в выходных каскадах советского усилителя низкой частоты "Электрон-103 стерео", где установлены на мощных алюминиевых игольчатых радиаторах. Всего их в том усилителе 4 штуки, а один такой транзистор в магазине радиотоваров стоил в советское время 6 рублей. На момент измерений почти новая батарея 6F22 Perfeo, от которой работает тестер, начала уже подсаживаться с 9,2V до 8,86V:

Транзисторы КТ803А тоже оказались не по зубам тестеру, и он определил их как два диода:

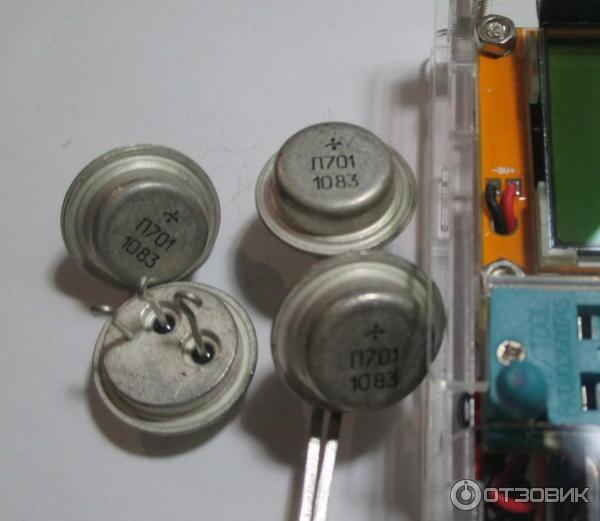

Далее ещё одни "незамужние советские девушки" - ранее не паяные и не использовавшиеся кремниевые n-p-n среднечастотные транзисторы большой мощности типа П701:

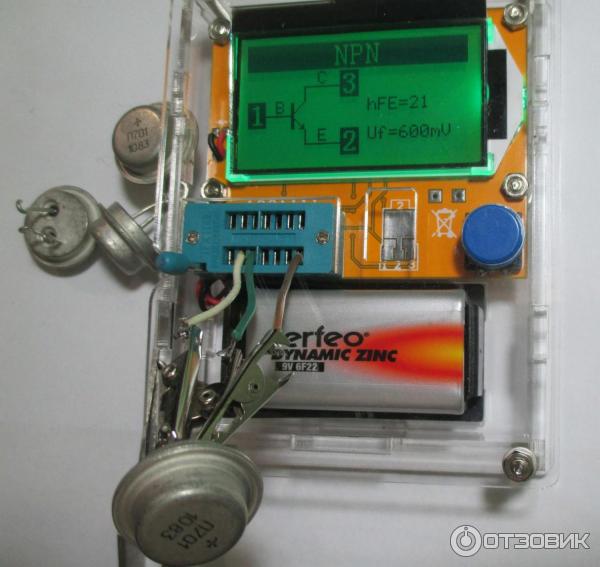

И вот, наконец, первая удача. Тестер смог их определить как транзисторы. Он правильно указал их n-p-n структуру, а также правильно определил назначение подключенных выводов - база, коллектор и эмиттер:

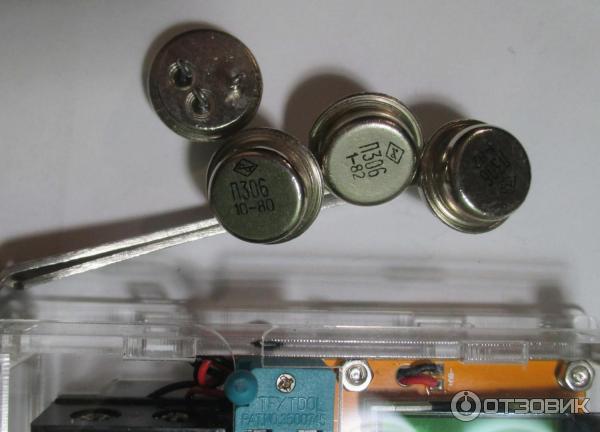

Теперь ещё одни древние советские транзисторы - низкочастотные кремниевые p-n-p большой мощности типа П306. Серия сплавных транзисторов П301 - П306 разработана в СССР в начале 1960-х годов, и это одни из первых советских мощных кремниевых транзисторов:

А вот эти редкие советские транзисторы оказались тестеру не по зубам, и он определил их как пару диодов:

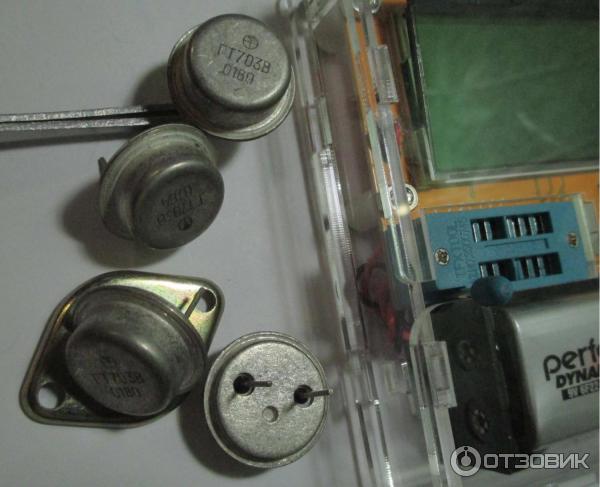

Далее ещё редкие транзисторы эпохи СССР. Это p-n-p германиевые полупроводниковые приборы низкочастотные транзисторы большой мощности типа ГТ703, специально в своё время разработанные для построения выходных каскадов УНЧ:

Поверяем один из таких редчайших транзисторов на нашем тестере:

И удача с нами. Тестер правильно определил структуру такого транзистора как p-n-p, и установил его коэффициент усиления как 37.

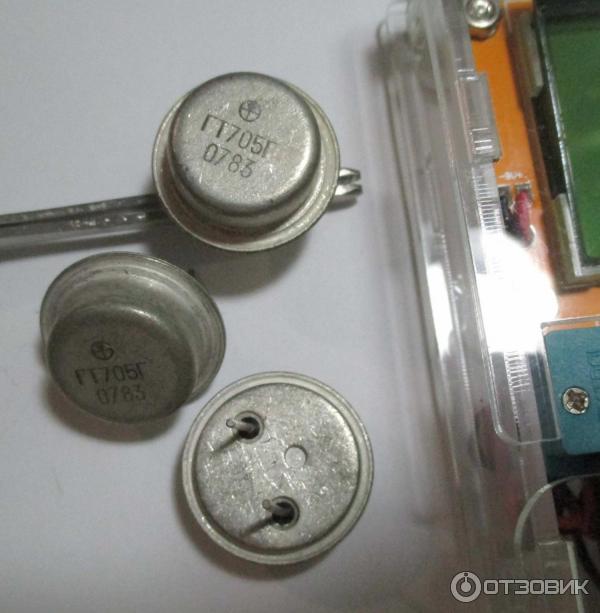

Теперь на очереди комплементарные для германиевых ГТ703, и редчайшие на сегодня n-p-n германиевые низкочастотные транзисторы большой мощности типа ГТ705:

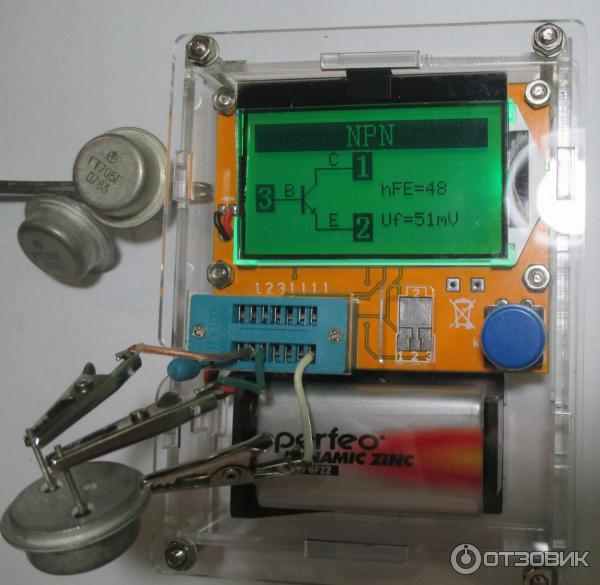

Если собрать УНЧ с комплементарной парой транзисторов ГТ703 и ГТ705 на выходе, то получим симметричный тёплый "германиевый" звук на выходе. Но это так, мечты меломана. Измеряем характеристики одного из ГТ705 на тестере:

Тестер совершенно правильно считал параметры этого транзистора, определил его структуру и расположение выводов. Коэффициент передачи тока этого транзистора равен 48. Остаётся подобрать ему пару с близким коэффициентом усиления, и хоть сейчас устанавливай такие в выходные каскады германиевого УНЧ.

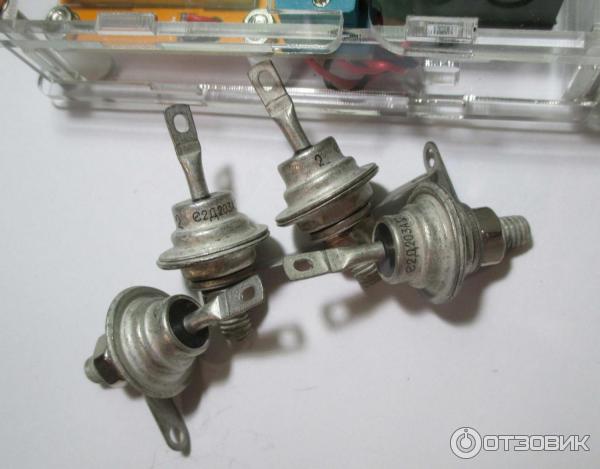

Теперь на очереди советские кремниевые низкочастотные 10-амперные диоды большой мощности типа КД203А, точнее их разновидность для военной промышленности 2Д203А:

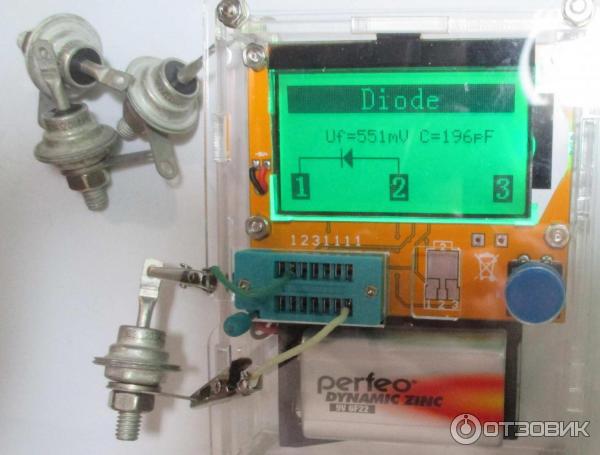

Один из таких диодов тестер определил совершенно правильно, и указал, где у него катод "1", а где - анод "2":

Измеренное падение напряжения на диоде составляет 0,551 вольта, а проходная ёмкость определена в 196 пикофарад.

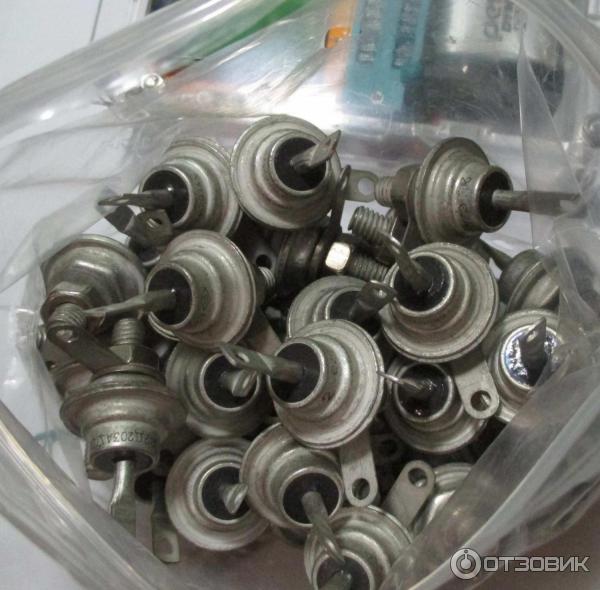

Далее ещё небольшая кучка мощных советских диодов с гайками для крепления на теплоотводе из имеющейся небольшой коллекции советских полупроводниковых приборов:

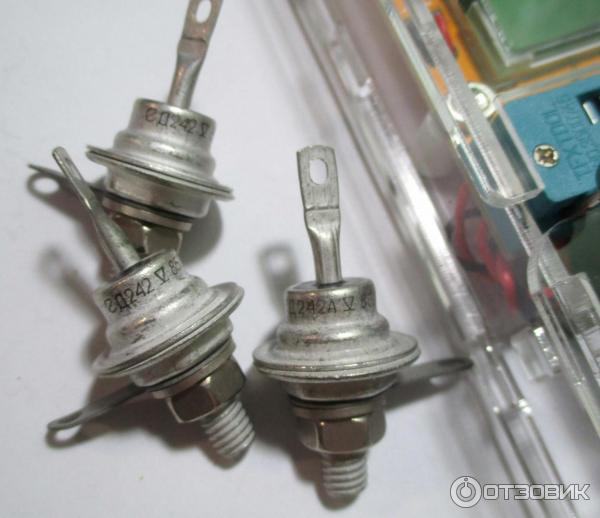

Выбираем из них кремниевые 10-амперные диоды большой мощности типа Д242:

Измеряем характеристики одного из таких:

Измеренные параметры диодов Д242 оказались очень близкими параметрам диодов КД203.

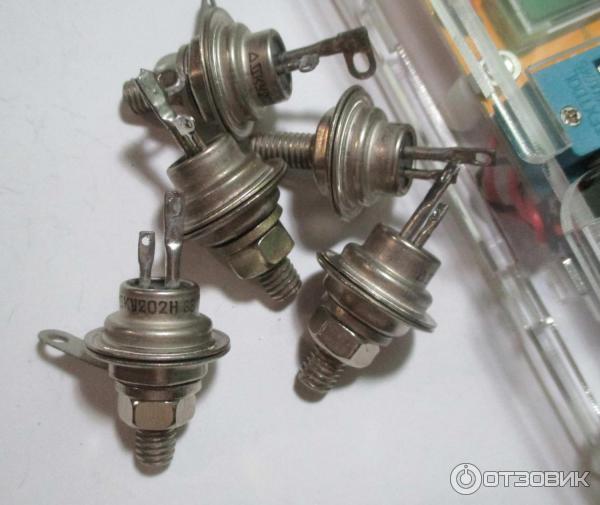

Далее ещё один интересный класс полупроводниковых приборов - тиристоры большой мощности. Это кремниевые тринисторы типа КУ202Н на напряжение 400 вольт и максимальный прямой ток в 10 ампер:

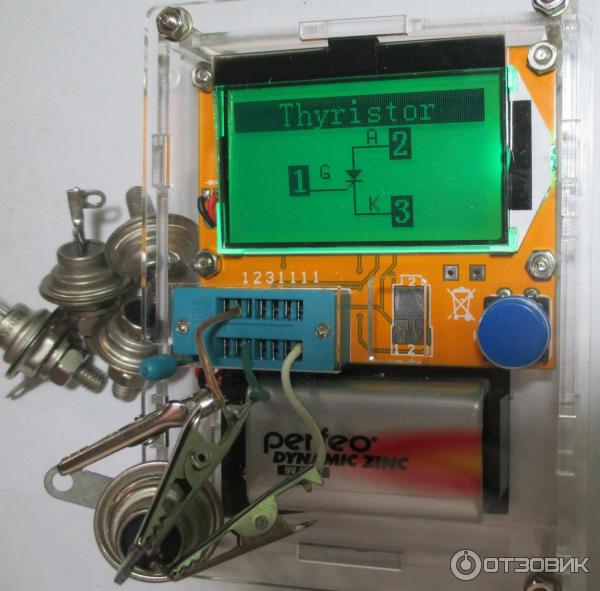

Тестер правильно тип такого прибора и расположение его выводов - катод, анод и управляющий электрод:

Теперь на очереди кремниевые маломощные выпрямительные диоды типа Д226. Диоды типа Д226Б в советское время стоили 30 копеек за экземпляр, а диоды Д226Д - 20 копеек:

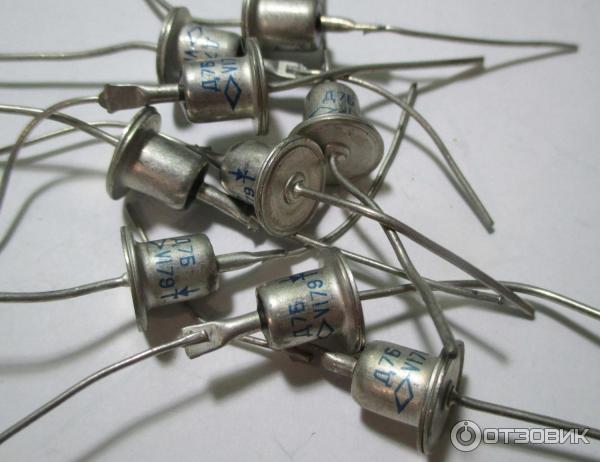

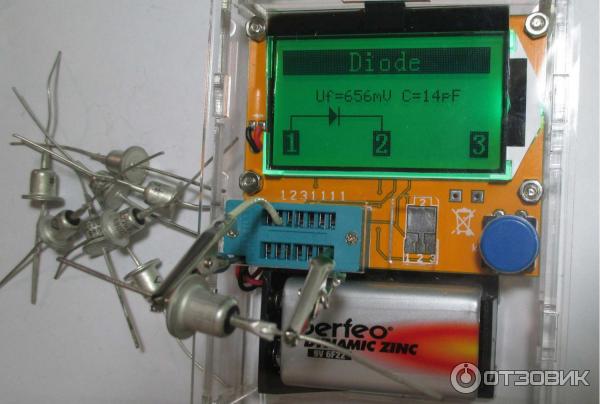

Тестер определил их правильно. Далее германиевые выпрямительные диоды малой мощности типа Д7 выпуска 1979 года. В советское время самый младший из них диод Д7А стоил всего 8 советских копеек, и был самым дешёвым советским диодом. Чуть дороже его стоили высокочастотные маломощные германиевые диоды типа Д9Б, они продавались по 10 копеек. Диод типа Д7Б тоже стоил в те далёкие годы 10 копеек. Германиевые полупроводниковые приборы, диоды и транзисторы, в советское время были самыми дешёвыми, за исключением дорогущих мощных транзисторов ГТ806, а также некоторых других мощных транзисторов, созданных на основе германия. В настоящее время мировая промышленность полупроводниковых приборов из германия практически не выпускает. Германиевые диоды типа Д7Б на нижней фотографии:

Измеряем параметры одного из таких:

Ни один из германиевых диодов Д7Б тестер оказался не в состоянии идентифицировать. Германиевые полупроводниковые приборы даются тестеру непросто, и он не понимает показатели ряда из них.

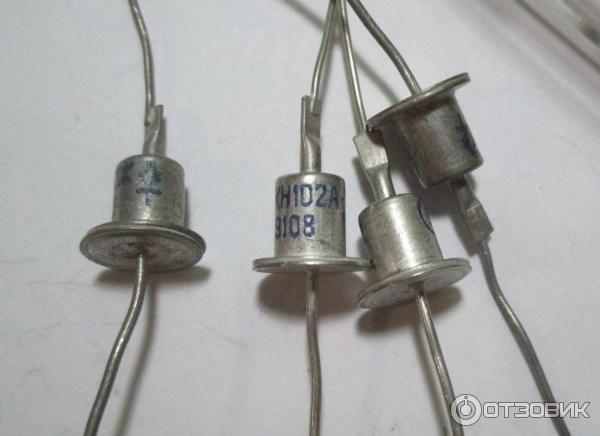

Далее ещё одни кремниевые тиристоры. На этот раз это динисторы с двумя выводами типа КН102:

Тестер смог определить только проходную ёмкость такого полупроводникового прибора:

А вот его p-n переход он выявить не смог. Это и неудивительно, потому что рабочее напряжение динистора КН102А превышает возможности 9-вольтовой батарейки тестера типа 6F22. И указанное напряжение не может его открыть, поэтому тестер и не понимает, что это такое диковинное перед ним.

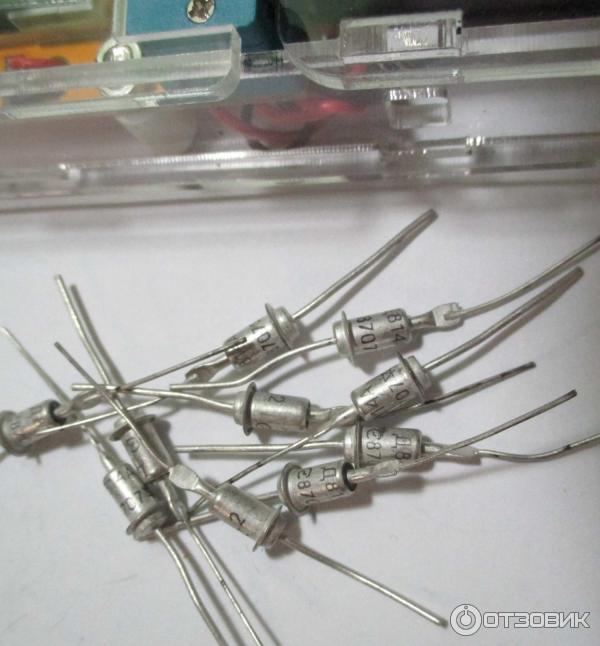

Теперь на очереди советские кремниевые стабилитроны типа Д814 в металлических корпусах. Позже такие же стабилитроны с целью экономии стали выпускать в стеклянных корпусах:

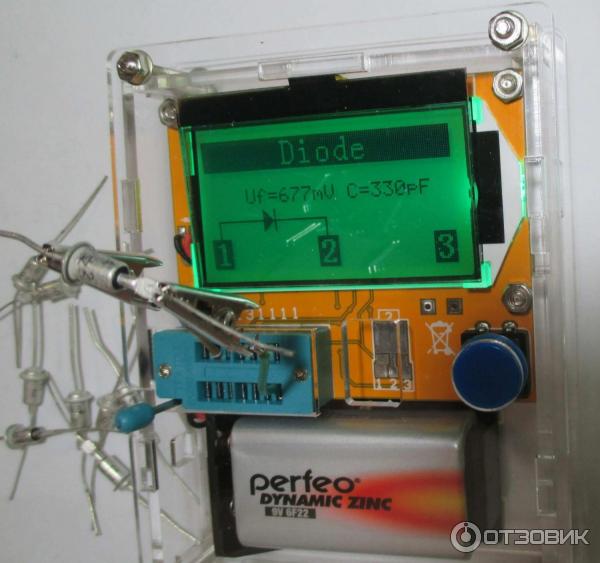

Измеряем один из таких на тестере:

Напряжения батареи тестера не хватило, чтобы определить этот полупроводник как стабилитрон. Поэтому он опознал его как обычный диод.

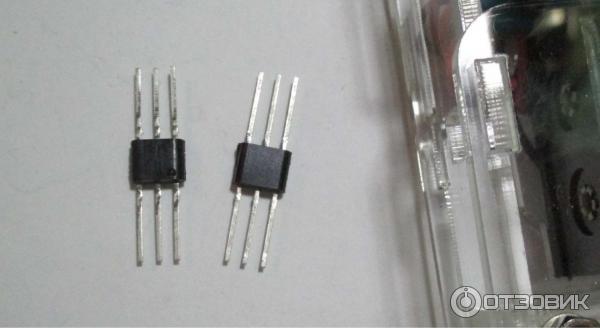

Теперь перед нами советский выпрямительный кремниевый диодный мост типа КЦ407:

Диоды внутри этого моста тестер звонит правильно:

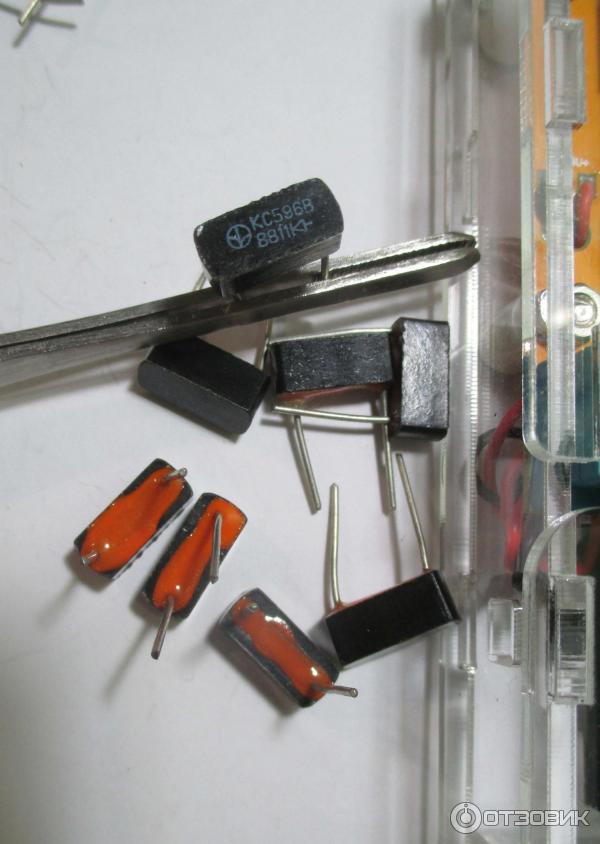

На очереди кремниевые высоковольтные стабилитроны типа КЦ596:

Напряжения батареи питания тестера снова не хватило, чтобы правильно определить такой стабилитрон. Тестер измерил только его проходную ёмкость:

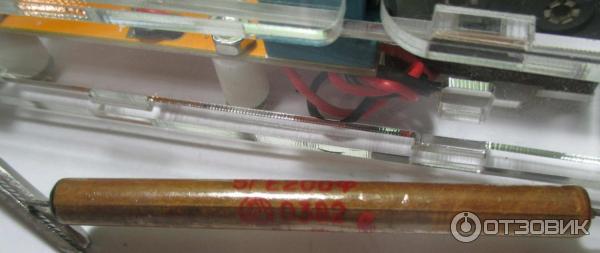

Теперь на очереди высоковольтный выпрямительный диодный столб типа 5ГЕ-200Ф. Изготовлен он из ещё одного вида полупроводника - селена, дата выпуска столба 1982 год. Применялся такой столб в ламповых советских цветных телевизорах в высоковольтных цепях питания кинескопа:

Измеряем его характеристики на тестере:

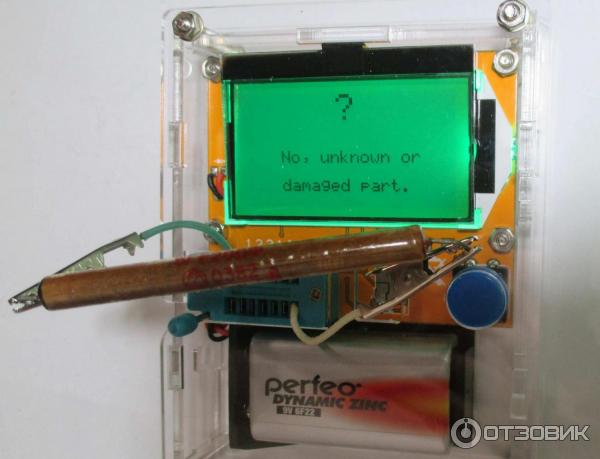

И снова не хватило напряжения батарейки "крона" для измерения параметров такого диодного столба. Тестер не смог его опознать.

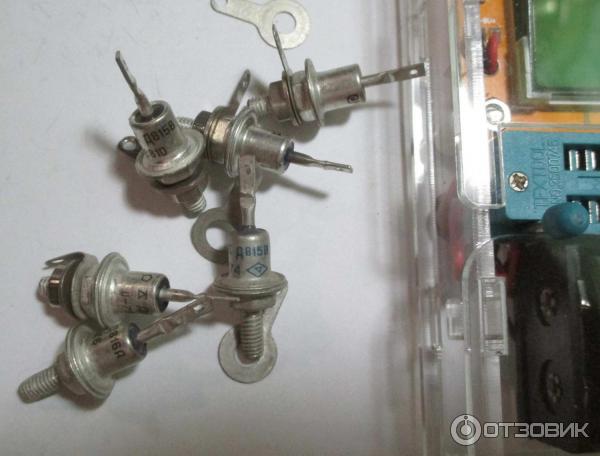

А сейчас на очереди мощные стабилитроны с гайками, с помощью которых детали закрепляются на теплоотводящем радиаторе. Тип стабилитронов Д815:

Измеряем характеристики одного из таких на тестере:

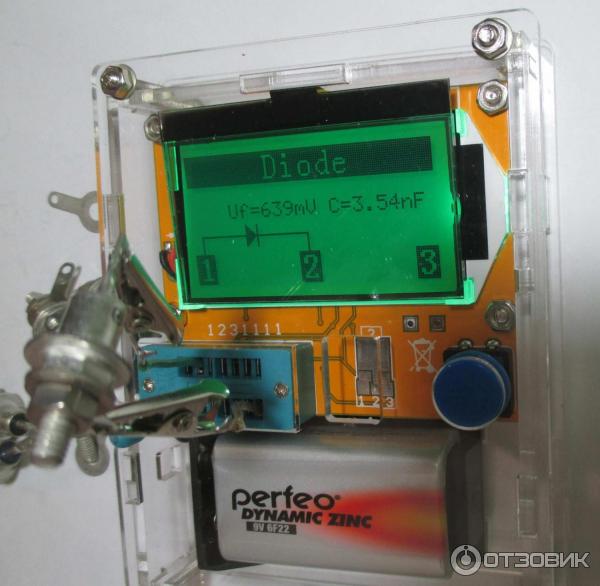

и снова тестер определил стабилитрон как простой диод. Чтобы перевести такую деталь в режим работы как стабилитрон, требуется большее, чем 9 вольт напряжение питания. Поэтому вины тестера в этом нет. Низковольтные стабилитроны он определяет правильно именно как стабилитроны, а не как диоды.

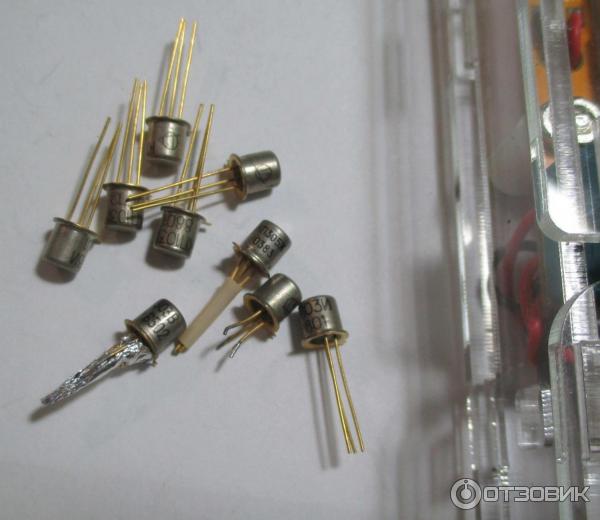

А теперь перед нами советские кремниевые полевые транзисторы типа КП103 и КП303 в металлических позолоченных корпусах, желанная добыча для драгметчиков. Но эти транзисторы избежали участи быть сданными на драгоценные металлы, и находятся в полной безопасности :)

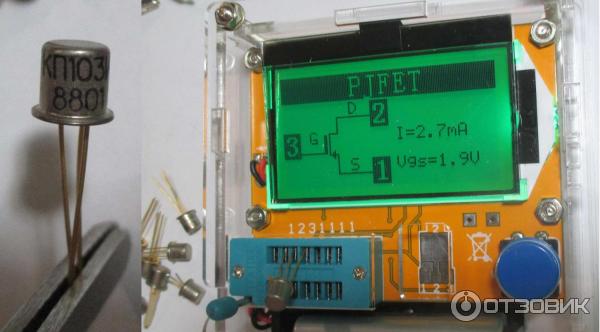

Сначала измеряем на тестере характеристики одного из транзисторов типа КП103И, выпущенного в январе 1988 года. Поверяем его на тестере:

Всё отлично, транзистор идентифицирован абсолютно верно.
Далее его комплементарный собрат обратной проводимости полевой транзистор типа КП303:

И этот полупроводниковый прибор тестер определил правильно.

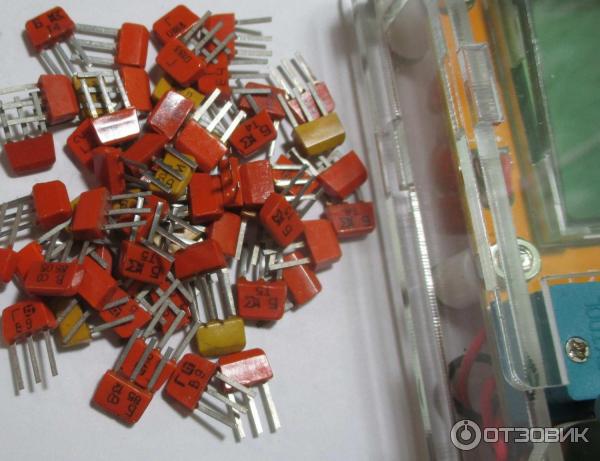

Теперь кучка самых распространённых советских кремниевых высокочастотных транзисторов малой мощности типа КТ315 n-p-n и КТ361 p-n-p:

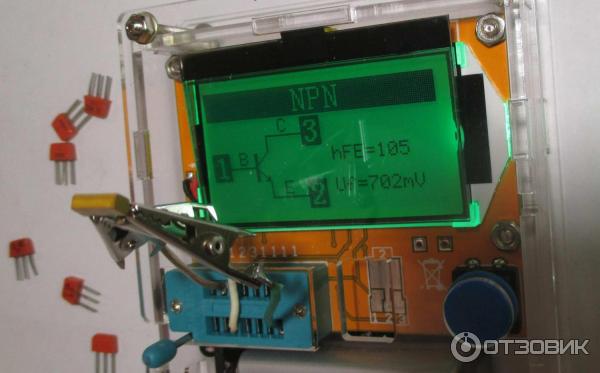

Поверяем транзистор КТ315И структуры n-p-n:

Его коэффициент усиления равен 105. Выводы транзистора тестер определил правильно.

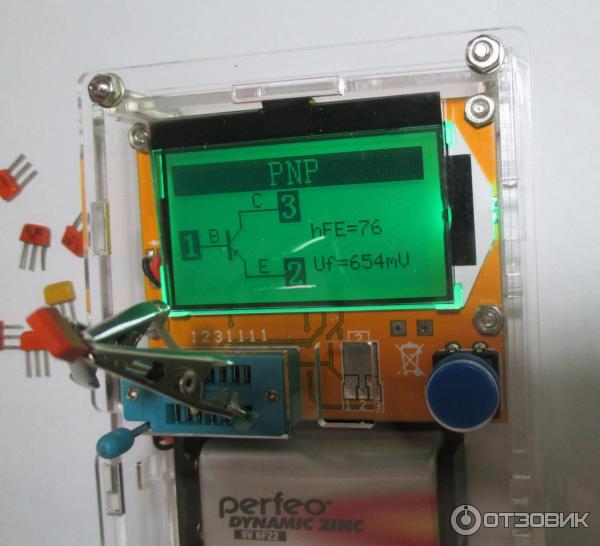

Транзистор типа КТ361В структуры p-n-p также был правильно идентифицирован:

Теперь проверим параметры отечественных кремниевых маломощных малошумящих транзисторов типа КТ3102ДМ. У этой серии транзисторов изначально высокое значение коэффициента усиления, и высокие параметры:

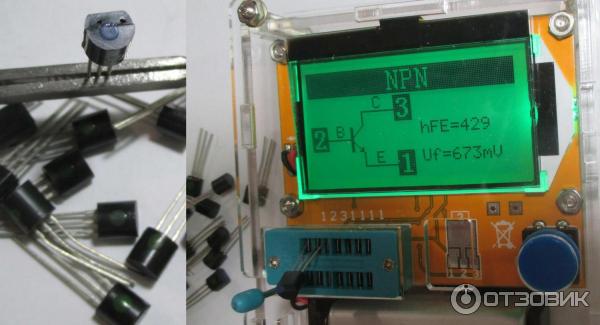

У одного из экземпляров транзистора КТ3102ДМ измеренный тестером коэффициент передачи тока оказался равным 429, и это отличный результат.

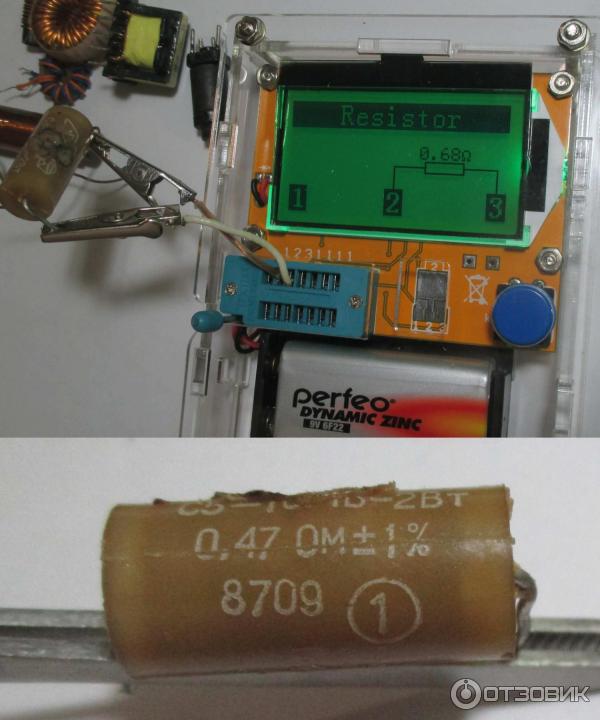

Измеренное сопротивление низкоомного мощного резистора сопротивлением 0,47 ома оказалось равным 0,68 ома. В данном случае тестер завысил показания, Но, возможно, на показания повлияло дополнительное сопротивление проводов подключения между таким резистором и тестером:

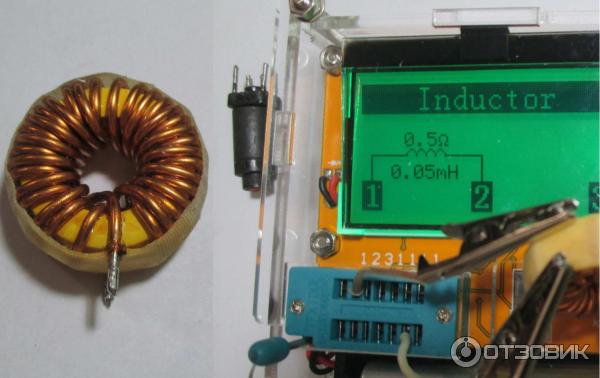

Далее измеряем параметры дросселя из компьютерного ATX блока питания:

Тестер правильно определил тип этой детали как "индуктор". Активное сопротивление дросселя определено в 0,5 ома, а индукция в 0,05 миллигенри.

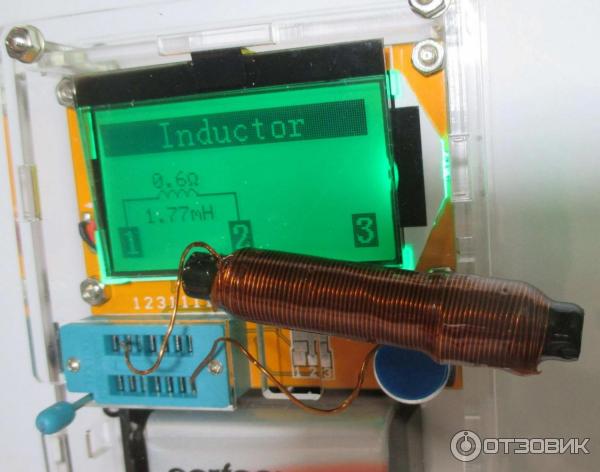

И ещё один дроссель, теперь уже самодельный:

Его активное сопротивление составляет 0,56 ома, а индукция определена в 1,77 миллигенри. Эти показатели соответствуют реальным.
Работу цифрового тестера Mega328 V2,68 ESR-T4 по определению ёмкости различных электролитических конденсаторов можно посмотреть в отзыве про электролитические конденсаторы Jamicon. Там приведено очень много фотографий конкретных измерений.

Таким образом, цифровой тестер Mega328 V2,68 ESR-T4 является универсальным измерительным прибором с широкими возможностями. Однако часть радиодеталей, особенно мощные кремниевые и германиевые транзисторы, оказались ему не по зубам. При этом большинство мелких радиодеталей с двумя-тремя выводами он определяет правильно, и автоматически выводит на собственный дисплей их базовые параметры.
