О самых различных электролитических конденсаторах автор написал немало отзывов и обзоров. На этот раз у нас самые могучие из тех "электролитов", которые до этого приходилось держать в руках. Заказаны они были в магазине Tiancheng Store, который располагается на сайте ритейлера AliExpress. На странице товара на тот момент имелся выбор различных моделей таких конденсаторов на разную ёмкость и рабочее напряжение, и все они предлагались под брендом "JCCON". Минимальная партия для заказа - 5 штук. Цена такой партии, в зависимости от номинала и рабочего напряжения конденсаторов, составляла от 1200 до 2000 рублей. Правда, нам требуемые электролитические конденсаторы JCCON номиналом 22000 мкФ на рабочее напряжение 63 вольта требовались в количестве 4 штук, и предназначались они для замены старых советских электролитических конденсаторов в цепях фильтрации напряжения питания двух советских усилителей высшего класса. Один из них "Одиссей У-010 стерео" выпуска 1987 года, второй - "Кумир 35У-102С-1 стерео" выпуска 1993 года. У первого напряжение питания составляет +- 50 вольт до стабилизатора, и +- 37 после него. Родные конденсаторы фильтрации в усилителе "Одиссей У-010 стерео" имеют номинал 15000 мкФ на рабочее напряжение 63V, и в усилителе их установлено по 1 штуке в каждое плечо выпрямителя. В усилителе "Кумир 35У-102С-1 стерео" напряжение питания составляет +- 35 вольт, стабилизатора напряжения нет, а в цепи фильтрации напряжения питания оконечных усилителей работают 8 штук советских электролитических конденсаторов номиналом по 2200 мкФ на рабочее напряжение 63V. В итоге в Кумире получается 8800 мкФ x 63V на каждое плечо двуполярного питания.

Именно на замену этого мощного, но неуклонно стареющего электролитического хозяйства, и предназначались приобретаемые у китайского продавца электролитические конденсаторы JCCON 22000 мкФ x 63V. Их требовалось 4 штуки, но пришлось приобретать партию из 5 штук. И, как позже выяснилось, не зря. Один из таких конденсаторов оказался с заводским дефектом, мелким, но неприятным. Хотя на его работоспособность данный дефект воздействия не оказал, а вот на внешний вид - да.

На момент заказа партия указанных конденсаторов стоила 1879 рублей. При использовании скидочного купона стоимость заказа уменьшилась на 2USD. Таким образом, партия вышла примерно в 1740 рублей, что составило 348 рублей за один конденсатор. Относительно дорого, но оно того стоит. Электролитические конденсаторы подобного номинала от именитых брендов в наших магазинах радиодеталей стоят от одной до нескольких тысяч рублей за штуку.

"JCCON" достаточно приличный китайский конденсаторный бренд, и выпускает качественную брендированную продукцию. В любом случае, дорогие конденсаторы от этого бренда лучше, чем какие-нибудь там японские "Nichicon" такого же номинала от китайцев. Которые при сходной цене, и покупке на AliExpress вполне могут оказаться подделкой. Шансы же, что подделают электролитические конденсаторы JCCON, самые минимальные. При заказе деталей у продавца ему специально было оставлено сообщение, чтобы высылаемые конденсаторы были именно бренда "JCCON", как и на фотографиях страницы заказа.

Также поначалу было желание сменить платную службу доставки China Post Registered Air Mail, которую по минимуму предлагал продавец конденсаторов, несколько более дорогой, но зато и более оперативной службой доставки AliExpress Standard Shipping. Но доплатить за такое удовольствие ещё 2 USD "зелёная жаба" не порекомендовала. Впрочем, не зря же эта прижимистая "жаба" периодически останавливает от ненужной русской купеческой щедрости. Продавец несказанно удивил, отправив посылку с конденсаторами, с оплаченной для них доставкой China Post Registered Air Mail, ещё одной платной службой доставки EMS. Со стоимостью одной только такой доставки EMS более 2 тысяч, что стоит дороже, чем сам товар. Однако на итоговую скорость прихода посылки из Китая в наш город это никак не повлияло. И конденсаторы пришли через месяц после заказа с доставкой уже хорошо известной СДЕК. Там в СДЕК главное или ждать курьера с товаром на указанный в заказе почтовый адрес в указанный ими день, или выбрать самовывоз в офисе СДЕК изменением на их сайте адреса доставки. Притом такие изменения можно делать только однократно, так что важно не промахнуться с выбором офиса для самовывоза. В нашем городе таких офисов СДЕК около десятка во всех районах, и забирать товар там вполне удобно.

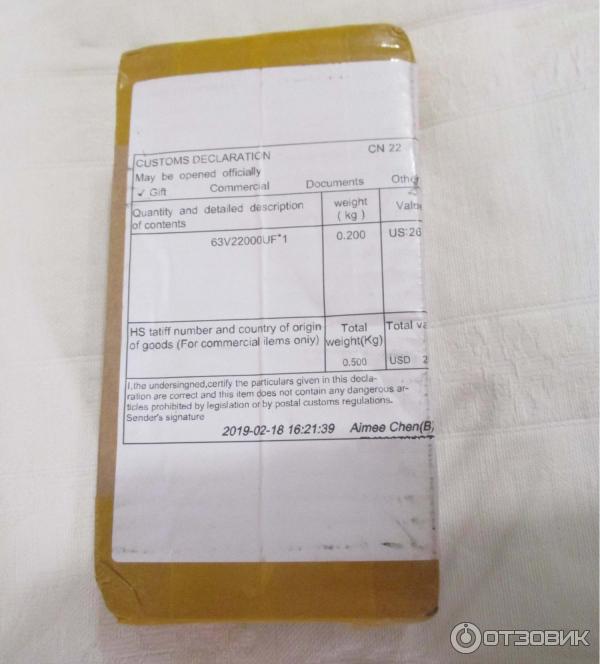

И вот посылка с конденсаторами в руках:

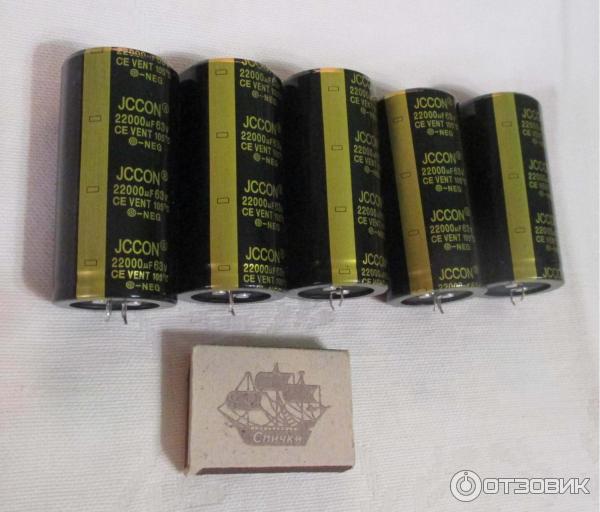

Сами конденсаторы достаточно крупные по габаритам:

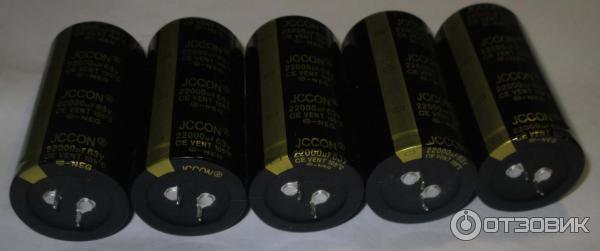

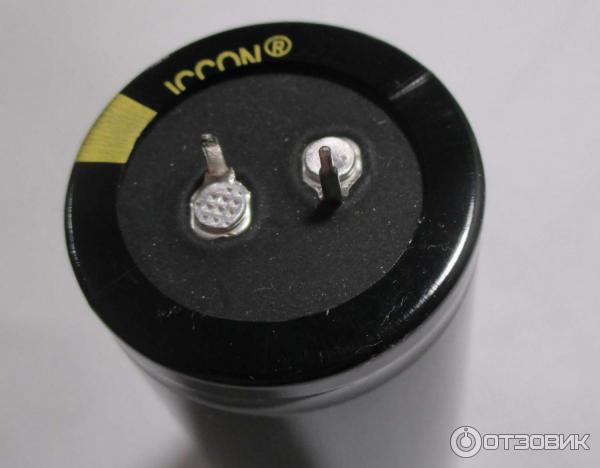

У конденсаторов мощные приклёпанные выводы. Ведь в момент зарядки импульсный ток через такой конденсатор может превысить сотню ампер, и выводы должны держать его:

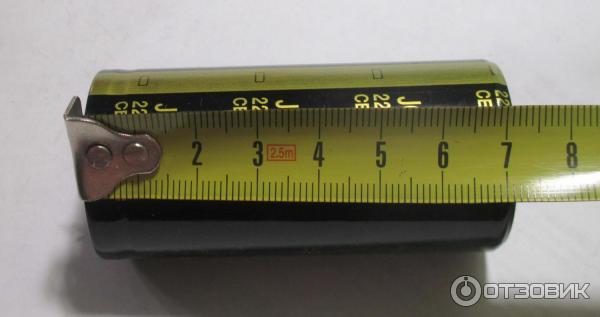

Размеры одного из таких "качков":

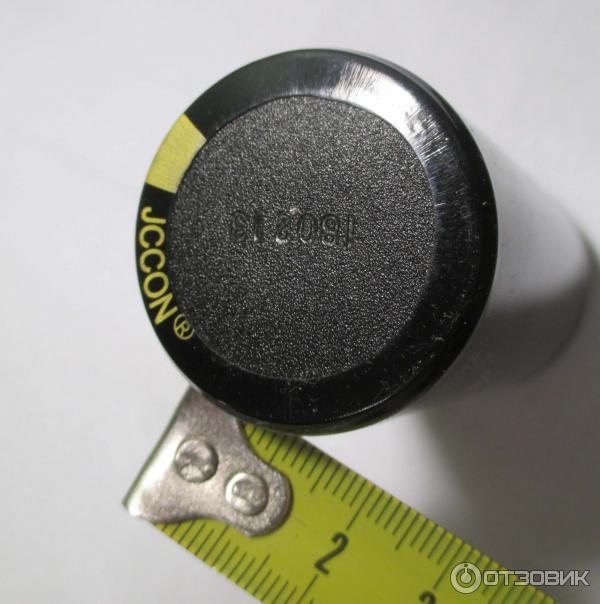

Заглушка на дне алюминиевого корпуса конденсатора - пластмассовая:

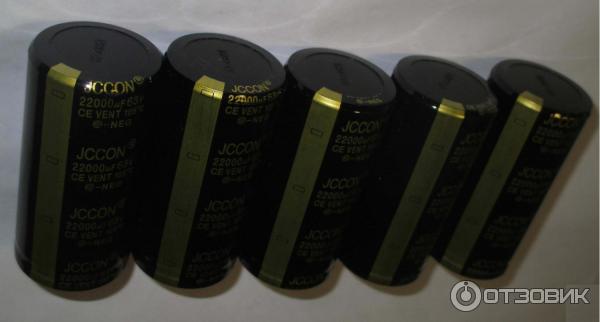

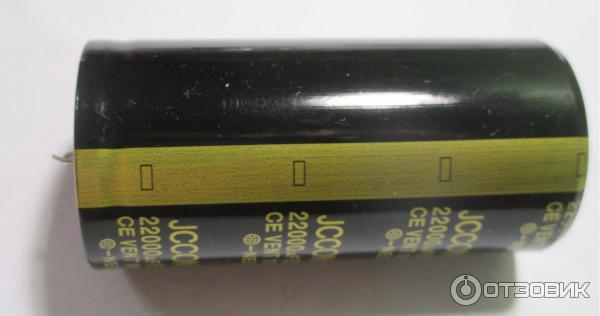

Внимательно рассматриваем термоусадочную оболочку конденсаторов, которая у иных поддельных конденсаторов нередко сидит неровно. У четырёх из них она расположена идеально ровно:

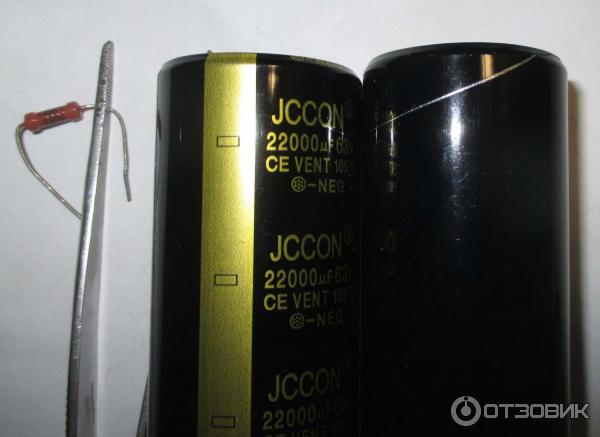

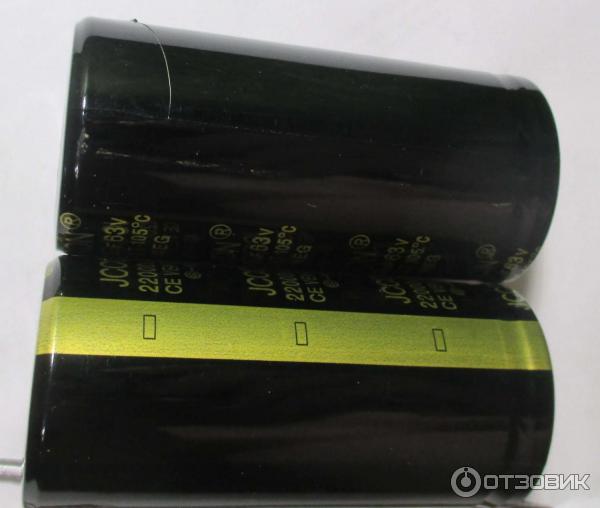

А вот у пятого, он сверху на нижней фотографии, внешний вид вызвал подозрения лёгкой волнистостью и видимой трещиной на оболочке:

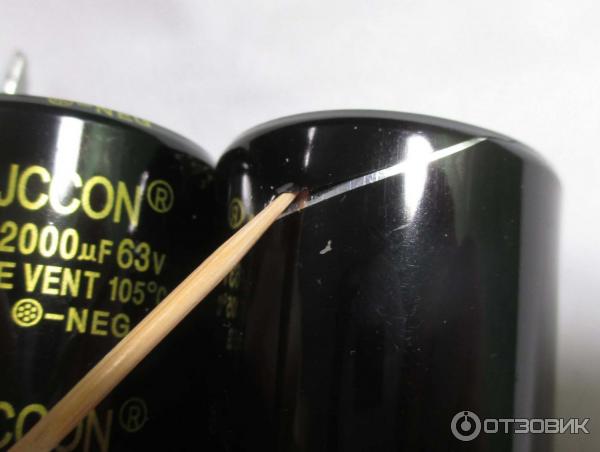

Не очень приятный дефект у такой недешёвой детали:

Сначала было мысль открыть спор, и потребовать возврата части денег за заказ, рублей так 200 или около этого. Но сначала решили написать продавцу, и указать ему на дефект конденсатора, приложив фотографии. Он ответил быстро, и сразу же предложил компенсацию в 2USD в виде скидки на следующий заказ. Но мы у него больше заказывать не собирались, потому что в этом магазине всё идёт партиями, и товары за счёт большого количества в партии стоят недёшево. Предложили продавцу вернуть эти 2USD через спор, нас бы такой вариант устроил. На что он попросил спор не открывать, так как это ухудшает репутацию его магазина. Мы согласились, и все закончилось очень даже полюбовно.

Для использования скидки заказали у него одну из самых недорогих партий радиодеталей на 570 рублей, а второй такой же комплект он пообещал отправить за бесплатно в этой же посылке в качестве компенсации. А это немало, порядка 8USD бонуса. Щедрость продавца, возможно, объяснялась тем, что мы выбрали непопулярный товар, который, кроме нас, до этого пока вообще никто у него не заказывал. А ему нужно двигать продажи, тем более, что мы его до этого хорошо раскрутили своим "профессионализмом" в этой сфере. Эту "парсель" с бонусом пока ждём, и посмотрим, сдержал ли он обещание. Спор же открывать не стали. Для разумных и адекватных людей всегда лучше мирный договор, чем маленькая войнушка.

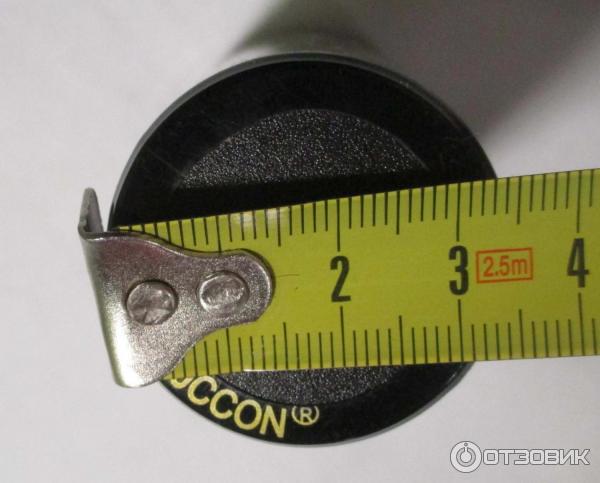

Ещё один размер электролитического конденсатора JCCON 22000.0 x 63V:

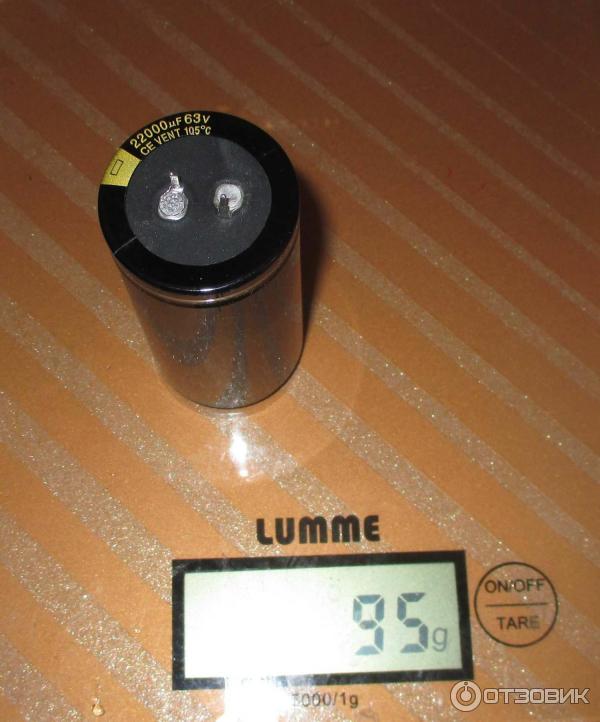

По очереди измеряем их массу. В среднем один такой конденсатор весит 93-95 грамм, что для современных радиодеталей такого номинала норма:

На этом придирчивый осмотр деталей заканчиваем. Вне всякого сомнения - перед нами оригинальные фирменные электролитические конденсаторы "JCCON". Каких-либо признаков подделки на них нет, а вот небольшой и неприятный заводской дефект на одном из таких имеется. Но продавец согласился компенсировать его, поэтому с нашей стороны больше нет никаких претензий. Ведь работать в схеме такой конденсатор с дефектом термоусадочной оболочки в виде трещины будет как и все остальные, так как целостность герметичного алюминиевого корпуса у него не нарушена.

Далее самое интересное. Измеряем ёмкость каждого из пяти конденсаторов, а также их способность без утечек выдержать указанное на корпусе напряжение. Все конденсаторы JCCON из этой партии были тщательно протестированы с помощью тестера Mega328 и стенда испытаний напряжением собственного производства. Единственное, что поначалу смущало - сможет ли тестер Mega328 правильно определить ёмкость таких могучих конденсаторов. И он смог это сделать!

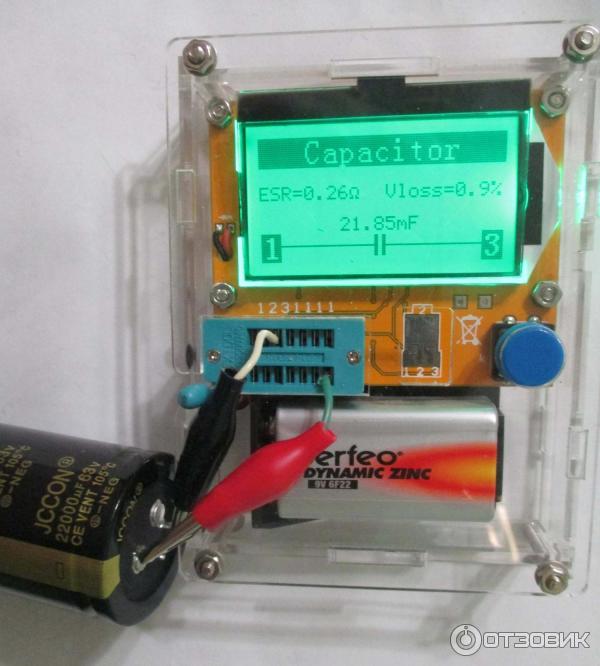

Один из них:

У него зафиксирована ёмкость в 21,85 миллифарады, что составляет 21850 микрофарад. Результат очень близкий к маркированному, и в целом очень хороший. У остальных электролитических конденсаторов JCCON из данной партии показатели измеренной ёмкости оказались аналогичными. Например, ёмкость ещё одного электролитического конденсатора JCCON оказалась даже чуть выше маркированной:

У него тестер намерил 22,44 миллифарады, что составляет 22400 микрофарад. Это вообще отличный результат. Внутреннее сопротивление ESR в пределах нормы, показатель саморазрядки Vloss хороший.

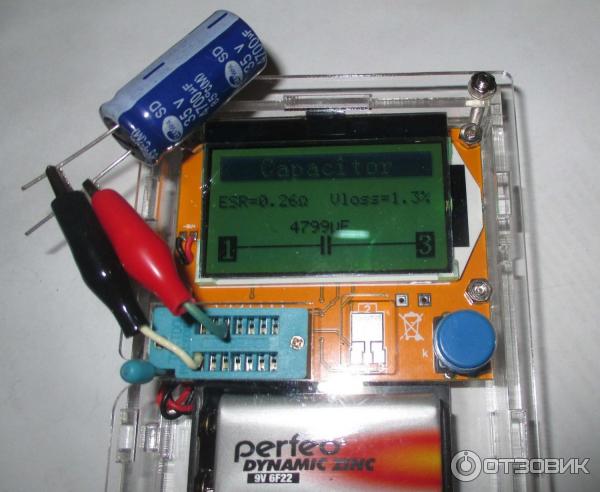

Для сравнения измеряем ёмкость электролитического конденсатора SANWHA ёмкостью 4700 мкФ x35V:

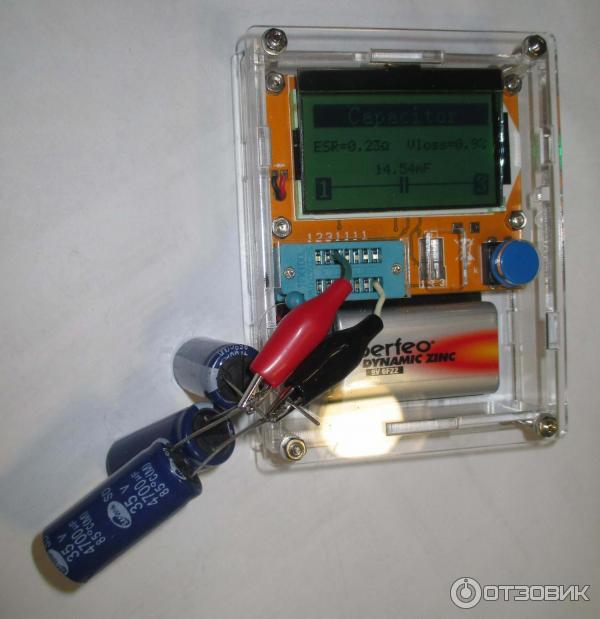

Его измеренная ёмкость составила 4799 мкФ. Далее измеряем суммарную ёмкость трёх таких конденсаторов, подлюченных параллельно друг другу:

Их суммарная ёмкость была определена как 14,54 миллифарады, что в более привычных единицах составляет ёмкость 14540 микрофарад. Таким образом убеждаемся, что тестер Mega328 правильно измеряет ёмкостный показатель таких высокоёмких конденсаторов.

Далее перемещаем электролитические конденсаторы JCCON 22000 мкФ x 63V на стенд проверки напряжением. Все пять из них показали отличные результаты. При подаче на один из таких конденсаторов номинального напряжения в 63,9 вольта, после его постепенной полной зарядки, утечка уменьшилась до нуля. На нижней фотографии утечка всё ещё находится в стадии снижения по мере достижения полного заряда конденсатора:

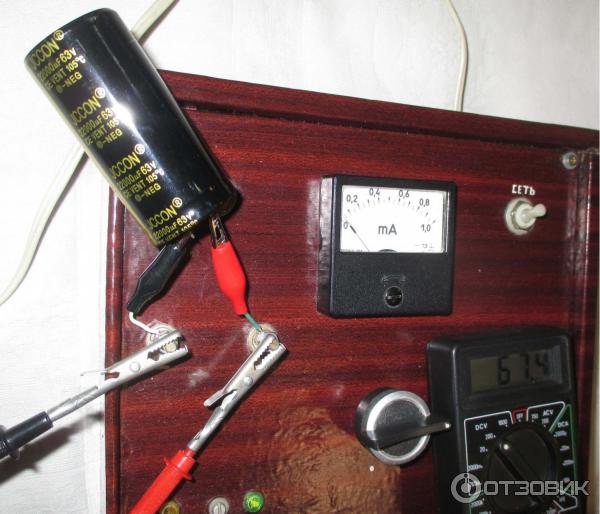

В дальнейшем такой конденсатор продемонстрировал практически нулевую утечку при повышении напряжения на его обкладках до 67,4 вольт:

У других конденсаторов из партии показатели оказались аналогичными. Таким образом, электролитические конденсаторы JCCON 22000.0 x 63V отлично держат рабочее напряжение в 63 вольта.

Следует отметить, что заряд, полученный таким конденсатором от источника напряжением в 63 вольта, огромен. Ни в коем случае не стоит разряжать полностью заряженный конденсатор замыканием его выводов. В таком случае можно получить громкий "бах" и сноп искр, а от многосотамперного броска тока в момент такого экстремального разряда внутренние обкладки конденсатора могут повредиться. Поэтому подобный конденсатор после полного заряда стоит несколько десятков секунд разряжать достаточно мощным постоянным резистором сопротивлением в несколько сотен Ом:

На верхней фотографии это резистор типа МЛТ-0.5 сопротивлением 390 Ом. Кстати, при разряде такого ёмкого конденсатора такой резистор МЛТ-0.5 от выделяемого им тепла частично обгорел.
В целом все пять электролитических конденсаторов JCCON 22000.0 мкФ x 63В успешно прошли испытания. Это качественные конденсаторы от приличного китайского конденсаторного бренда.
