Полный усилитель "Радиотехника У-7101-стерео" был изготовлен в начале 1989 года на рижском производственном объединении "Радиотехника". Тогда же он приобретён в советской торговой сети за 225 советских рублей. Много лет усилитель лежал на хранении, сохранился он в отличном состоянии. В последнее время усилитель был реставрирован, и под его реставрацией понимается тотальная замена электролитических конденсаторов в усилителе на новые. Внутри усилитель находится в прекрасном заводском состоянии, в нём никто непрофессионально не ковырялся и ничего не портил. Корпус усилителя также в хорошем заводском состоянии. В конце отзыва также можно увидеть видео работы усилителя.
Усилитель "Радиотехника-101 стерео" был впервые анонсирован в советском журнале "Радио" в 1983 году, и тогда, насколько помнится, была заявлена цена на него в районе 170 советских рублей. В торговой сети усилитель появился примерно в 1984 году за цену 260 руб. К концу 80-х годов, с изменениями ГОСТа, модель была слегка модернизирована и переименована в "Радиотехника У-7101-стерео". Цена на аппарат в конце 80-х годов была уже 225 рублей. В момент своего появления усилитель отличался от своих собратьев относительно доступной ценой, а также наличием люминесцентного индикатора выходной мощности. Усилитель собран полностью на современных для той эпохи кремниевых транзисторах, имеет электронную коммутацию входных сигналов с управлением от механического переключателя. В усилителе есть темброблок, тонкомпенсация, коммутация двух магнитофонов на запись-воспроизведение. Также усилитель имеет встроенный усилитель для магнитного звукоснимателя (винила), собранный на двухканальной малошумящей микросхеме К548УН1А.

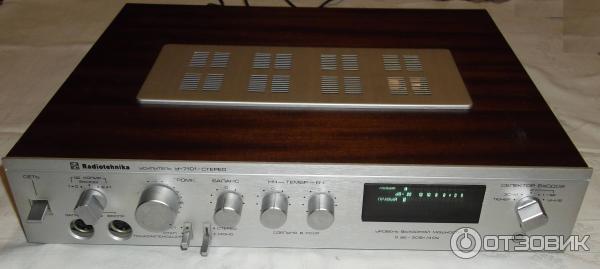

Вот так выглядит сам усилитель:

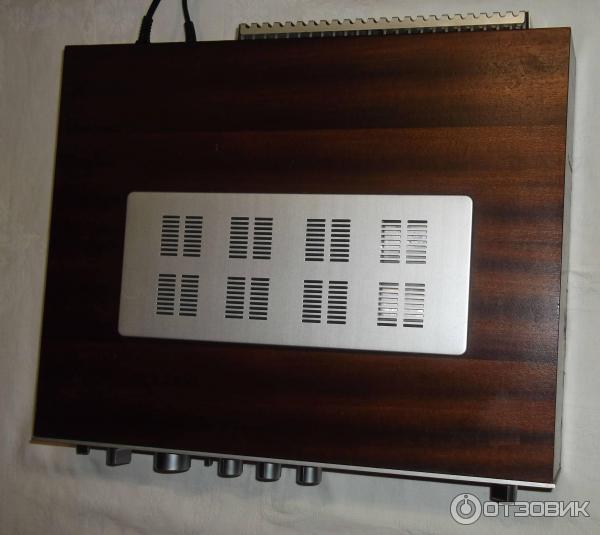

Вид сверху:

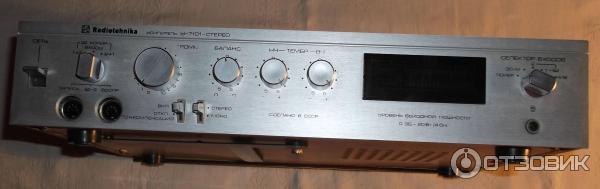

Вид спереди:

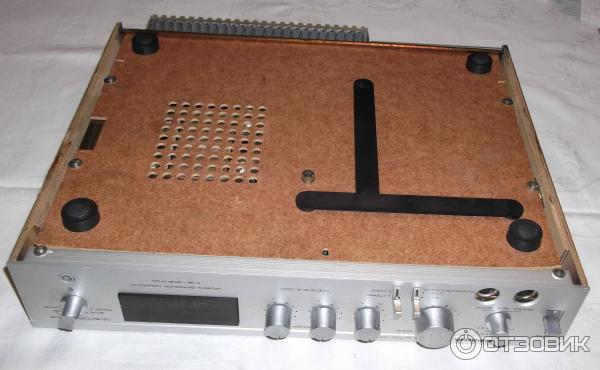

Вид снизу:

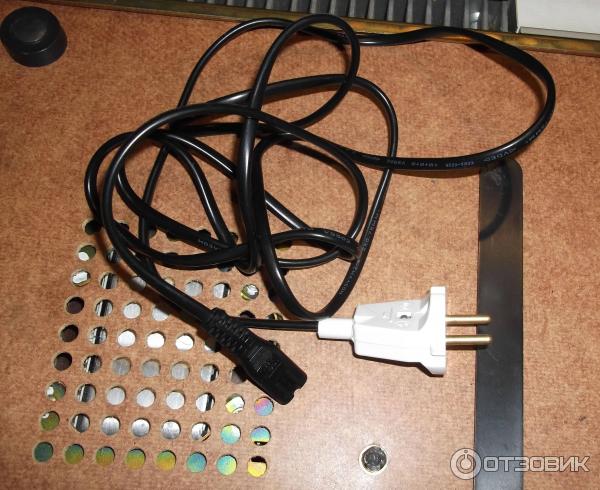

Сетевой шнур к усилителю подходит и от современной аппаратуры:

Вид сзади:

Вид на входные и выходные гнёзда, а также держатель сетевого предохранителя:

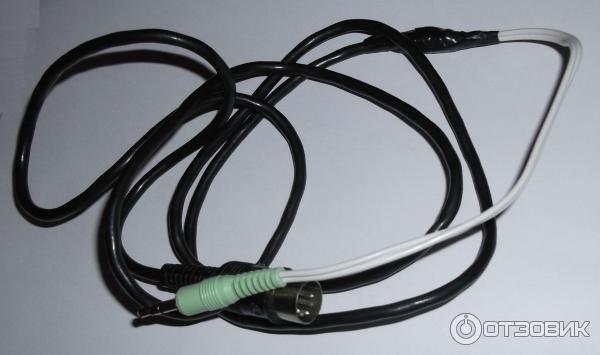

Для подключения источника сигнала к усилителю был изготовлен такой аудиокабель:

На одном его конце вилка СГ-5 стандарта DIN, на другом - 3,5 мм. джек для подключения современного источника стереосигнала. В качестве источника сигнала использовался mp3 плеер Texet T-3.
К усилителю подключены кабели:

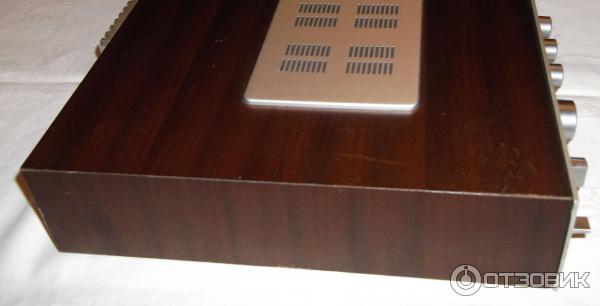

Вид усилителя сбоку:

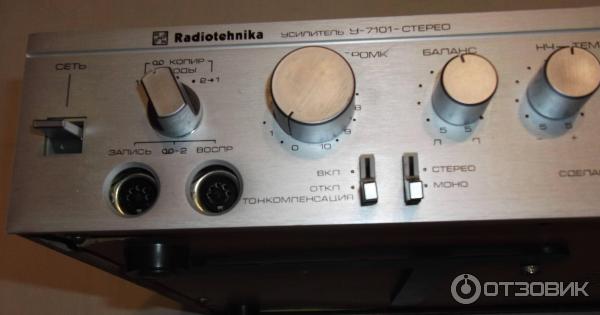

Вид на левую часть передней панели:

Правая часть передней панели:

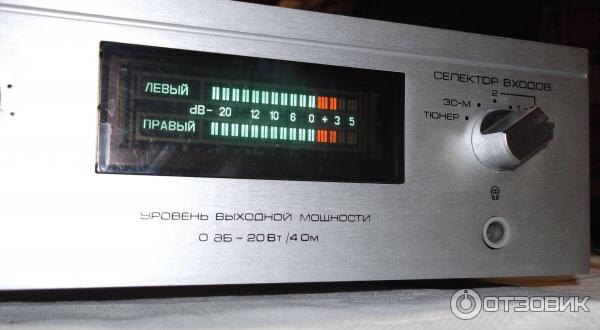

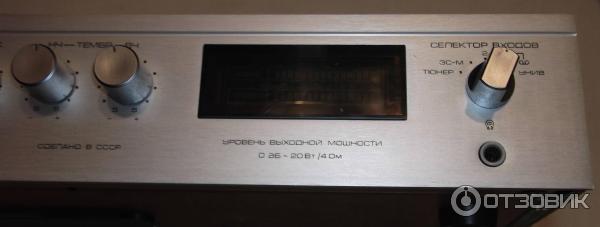

Дисплей включенного усилителя:

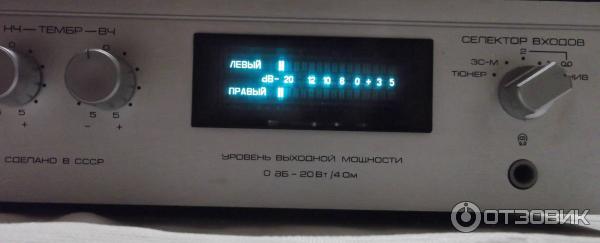

Показания дисплея при высокой выходной мощности:

Давайте разберём усилитель, и посмотрим, что у него внутри.
Вид усилителя с родными электролитическими конденсаторами:

На плате темброблока основной вид конденсаторов – неполярные неэлектролитические. Они очень долговечные, и менять их нет необходимости:

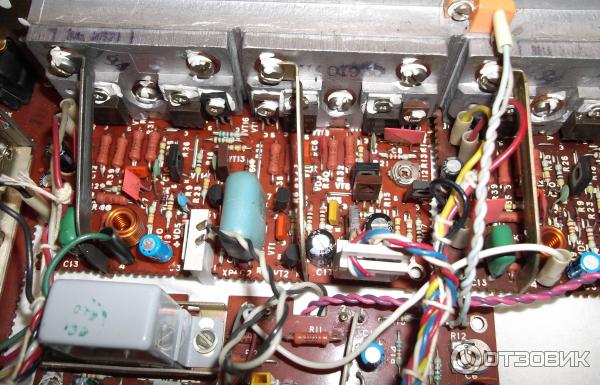

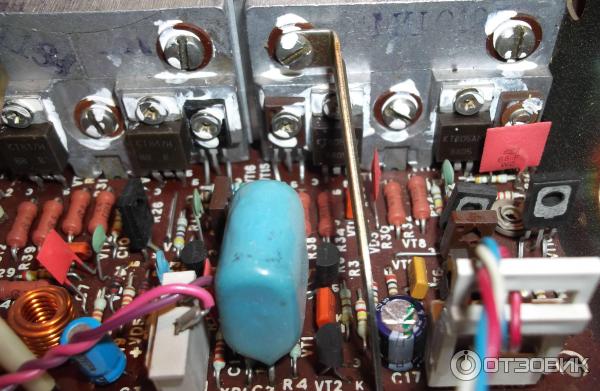

Вид на транзисторы выходных каскадов усилителя:

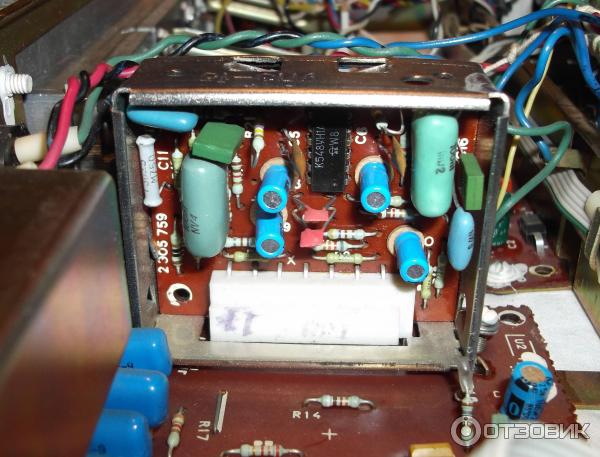

Блок на микросхеме К548УН1А для усиления сигнала электромагнитного звукоснимателя (винила):

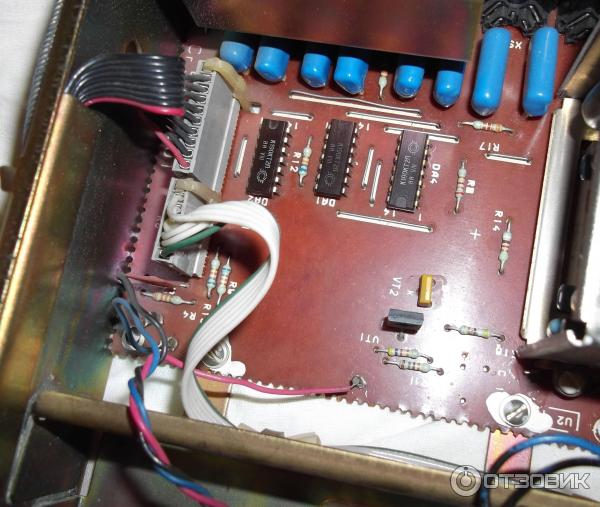

Плата электронного коммутатора входных сигналов и стабилизатора напряжения питания микросхемы К548УН1А на транзисторах VT1 и VT2:

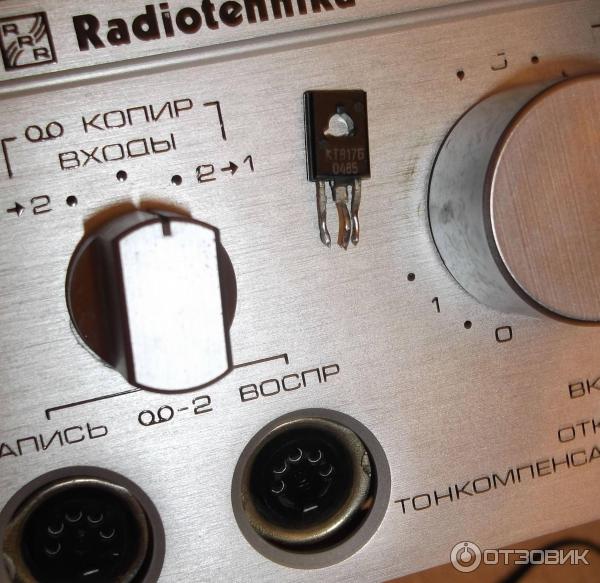

В данном усилителе транзистор VT1 был неисправен, и его пришлось заменить этим:

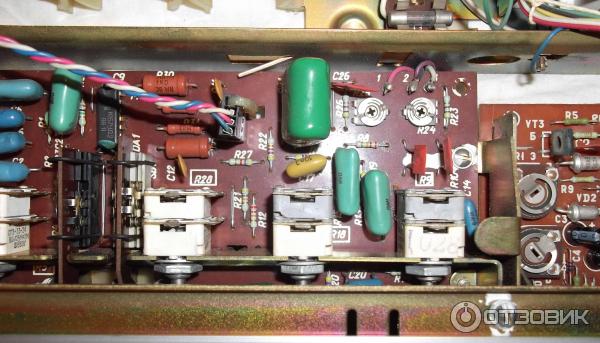

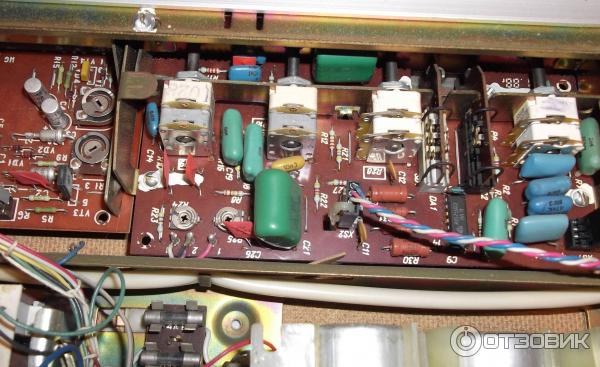

На плате темброблока расположились два архаичных переключателя стерео-моно и тонкоррекции:

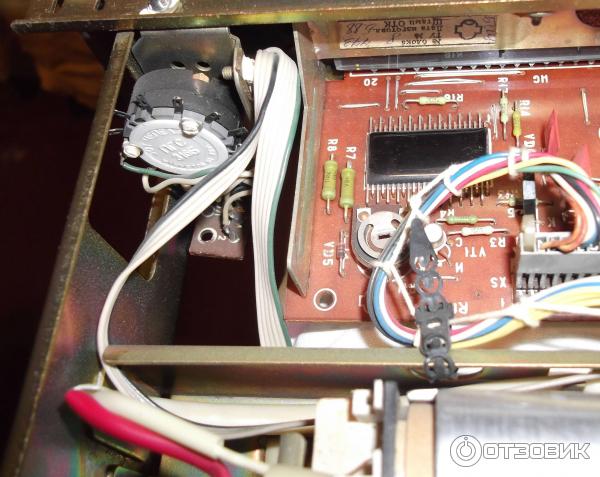

Вид на плату индикации и её большую микросхему без маркировки:

Переключатель входных сигналов:

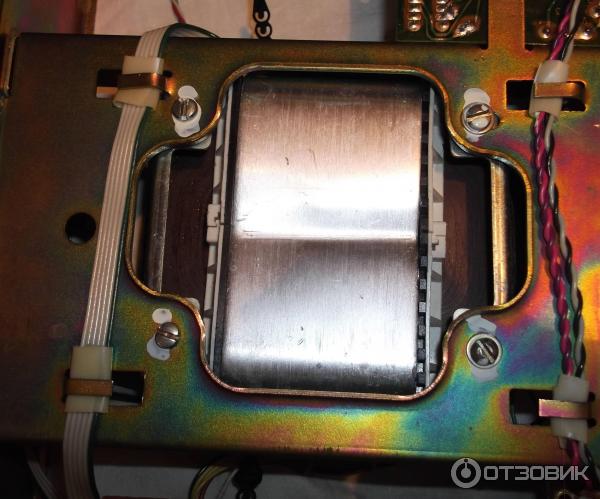

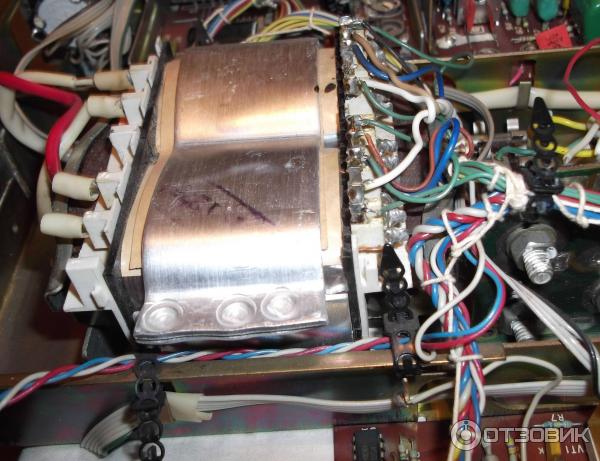

Трансформатор питания сбоку. Сверху на нём закреплён алюминиевый антифонный экран:

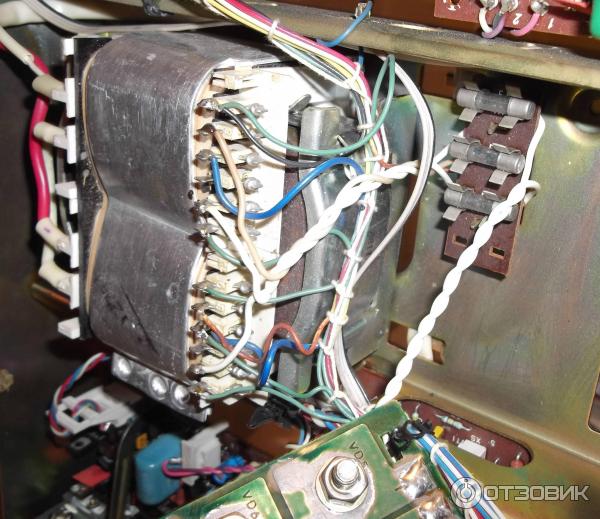

Ещё один вид на силовой трансформатор и предохранители вторичных цепей:

Силовой диодный выпрямительный мостик на диодах Д242Б:

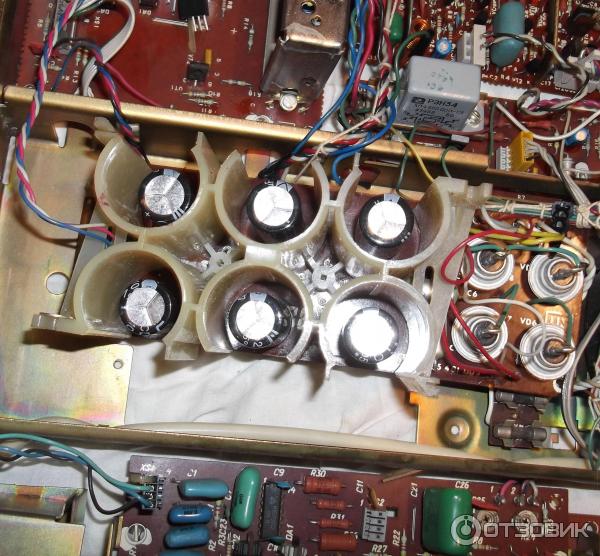

Конденсаторы фильтра питания. Подробнее о них написано здесь:

Ещё один вид на фильтрующие конденсаторы большой ёмкости:

Вид на плату выпрямителя и фильтров. Внизу снимка можно увидеть реле защиты громкоговорителей:

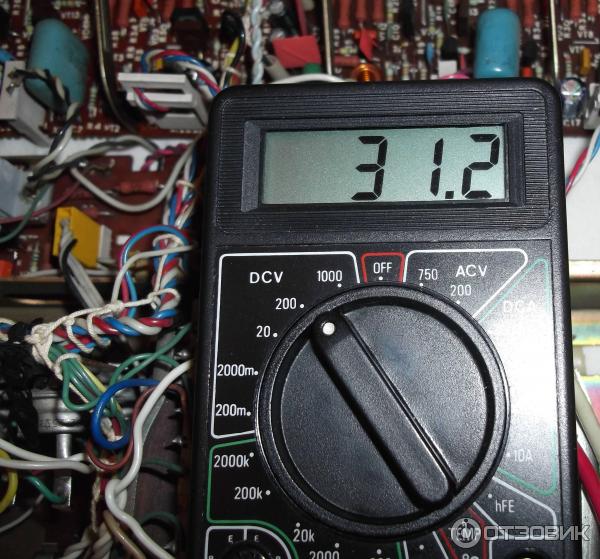

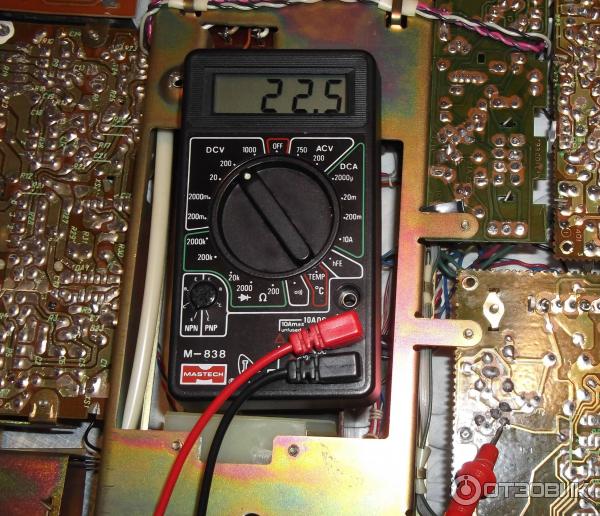

Напряжение питания входных каскадов усилителя мощности в вольтах:

Напряжение питания оконечных каскадов усилителя:

Напряжение питания предусилителя на микросхеме К548УН1А:

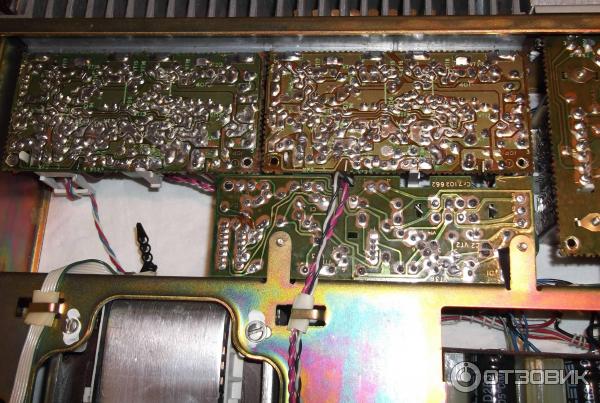

Вид со стороны монтажа на печатные платы усилителей мощности и блока защиты громкоговорителей:

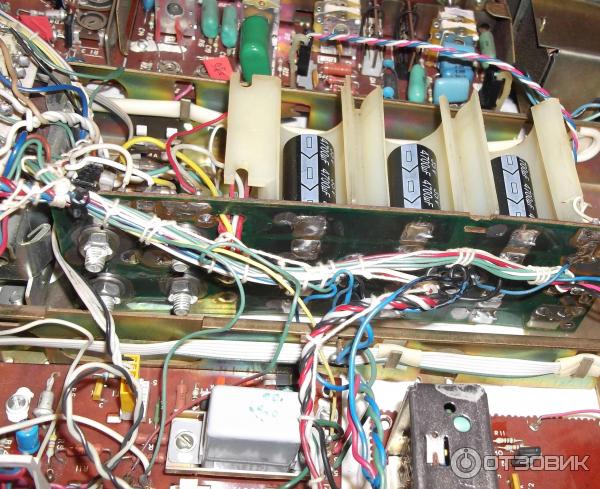

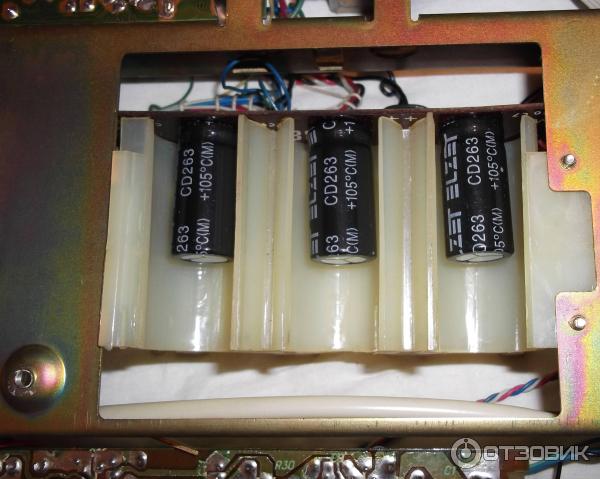

Вид снизу со стороны шасси на конденсаторы блока питания:

Вид снизу на силовой трансформатор питания:

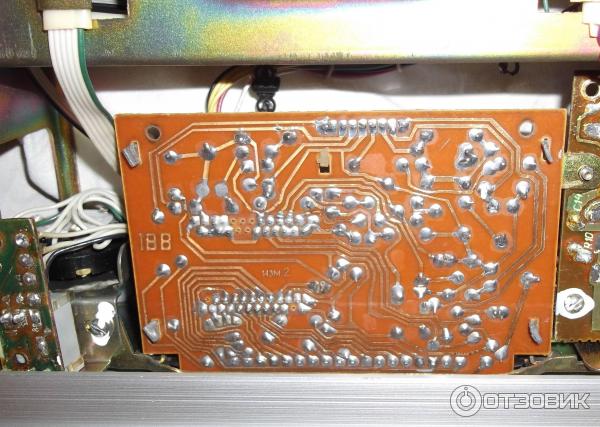

Вид снизу на плату индикации:

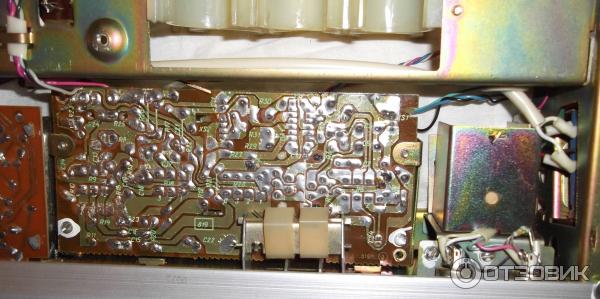

Вид снизу на плату предусилителя с темброблоком:

Вид снизу на плату защиты громкоговорителей:

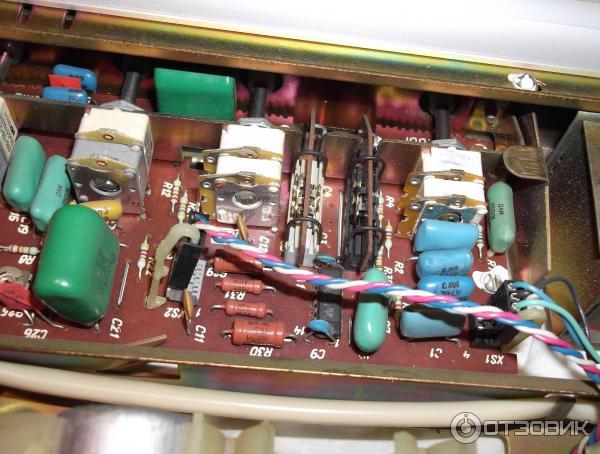

Переменные резисторы регуляторов громкости, стереобаланса, тембра низких и высоких частот на плате темброблока:

Выходные транзисторы усилителей мощности и их маркировка:

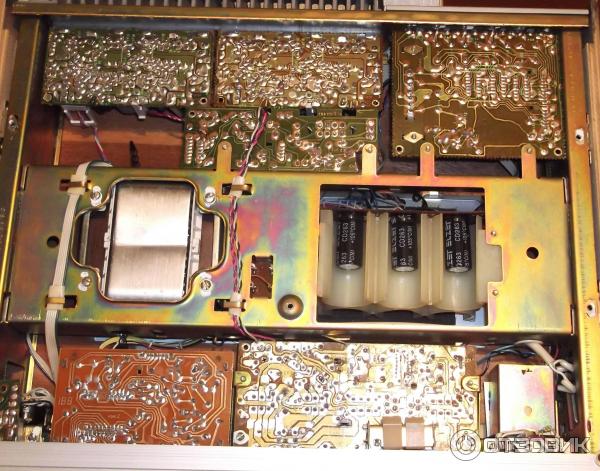

Общий вид на шасси усилителя снизу:

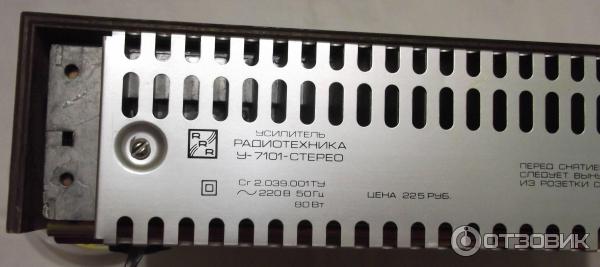

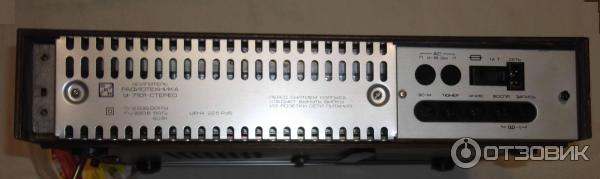

Маркировка задней стенки усилителя с его ценой в советских рублях:

На звучании усилителя останавливаться не буду. Он имеет вполне достойные характеристики, и легко переиграет даже дорогую китайскую компьютерную акустику. При использовании качественных акустических систем, разумеется. Далее можете посмотреть небольшое видео реальной работы данного усилителя.
